02-00: Воздушный фильтр — HITACHI LX50-7

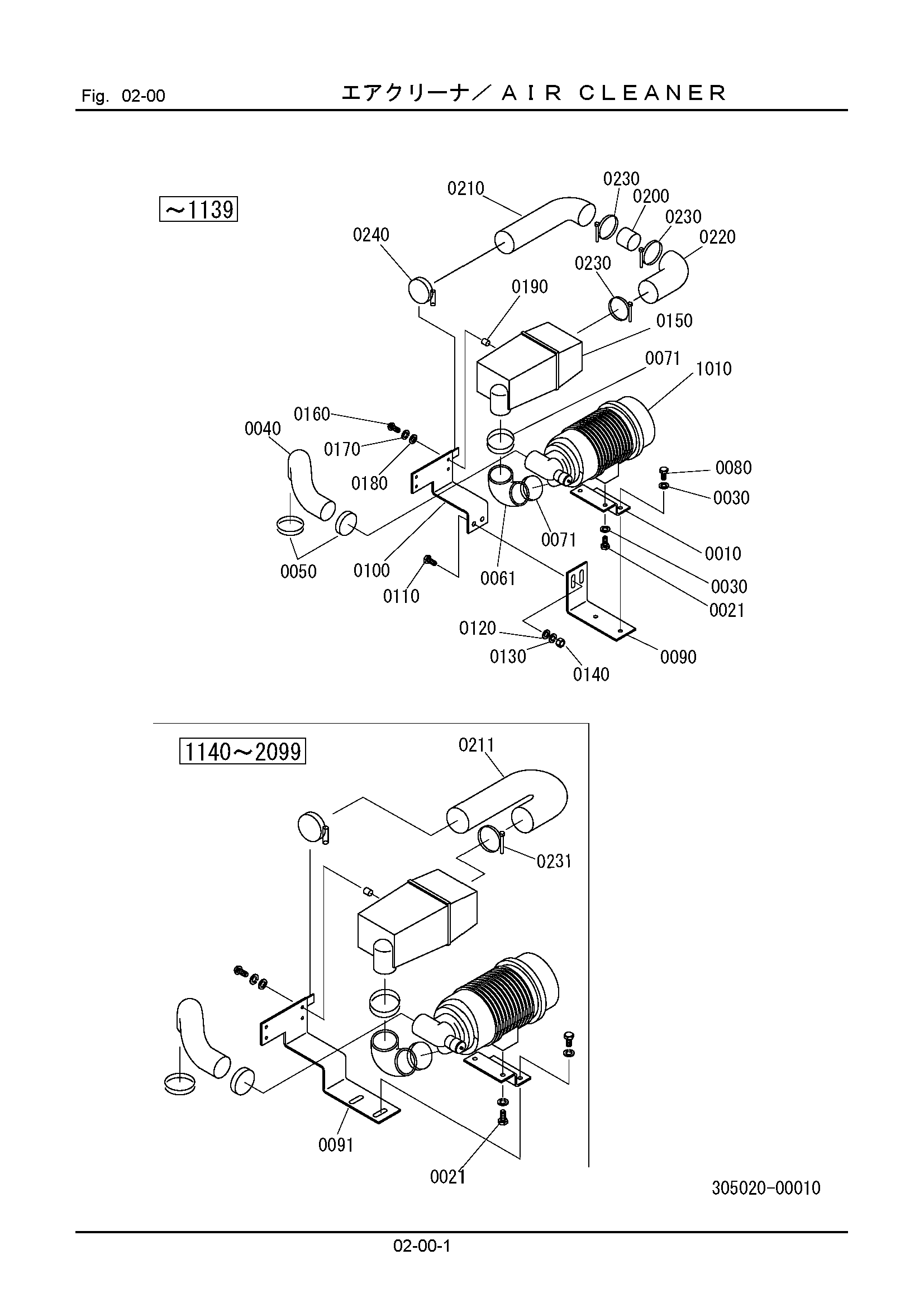

Заводская схема «02-00: Воздушный фильтр» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 305021-11000 | Воздушный фильтр AS. | 1 |
| 1011 | 305021-14000 | Воздушный фильтр AS. | 1 |
| 0010 | 305021-21130 | Кронштейн | 1 |
| 0011 | 305021-21270 | Кронштейн | 1 |
| 0021 | 100112-08020 | Болт | 4 |
| 0030 | 108002-08020 | W/S | 4 |
| 0040 | 305021-21120 | Шланг | 1 |
| 0050 | 130310-08000 | Хомут, шланг | 2 |
| 0061 | 305021-21111 | Шланг | 1 |
| 0071 | 130110-07800 | Хомут, шланг | 1 |
| 0080 | 100112-08020 | Болт | 2 |
| 0090 | 305021-21140 | Кронштейн | 1 |
| 0091 | 305021-21141 | Кронштейн | 1 |
| 0100 | 305021-21150 | Кронштейн | 1 |
| 0110 | 100112-10025 | Болт | 2 |
| 0120 | 108202-10020 | Шайба | 2 |
| 0130 | 108002-10025 | W/S | 2 |
| 0140 | 103312-10080 | Гайка | 2 |
| 0150 | 323021-21150 | Глушитель | 1 |
| 0160 | 101002-05025 | Винт | 4 |
| 0170 | 108002-05013 | W/S | 4 |
| 0180 | 108202-05010 | Шайба | 4 |
| 0190 | 321231-51570 | Коллер | 4 |
| 0200 | 305021-21160 | Трубка | 1 |
| 0210 | 305021-21170 | Шланг | 1 |
| 0211 | 305021-21171 | Шланг | 1 |
| 0220 | 305021-21180 | Шланг | 1 |
| 0230 | 130110-06500 | Хомут, шланг | 3 |
| 0231 | 130110-06500 | Хомут, шланг | 1 |
| 0240 | 130310-07000 | Хомут, шланг | 3 |
| 0250 | 305021-21190 | Кронштейн | 1 |
| 0260 | 305021-21210 | Шланг | 1 |
| 0270 | 305021-21220 | Трубка | 1 |
| 0280 | 302021-21230 | Шланг | 1 |
| 0290 | 305021-21240 | Трубка | 1 |
| 0300 | 305021-21250 | Шланг | 1 |
| 0310 | 305021-21260 | Кронштейн | 1 |
| 0320 | 100112-08025 | Болт | 2 |
| 0330 | 108202-08016 | Шайба | 2 |
| 0340 | 108002-08020 | W/S | 2 |
| 0350 | 103312-08065 | Гайка | 2 |
| 0360 | 130310-08000 | Хомут, шланг | 4 |
| 0370 | 130310-09000 | Хомут, шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
