06-21: Топливные трубопроводы — HITACHI LX50-7

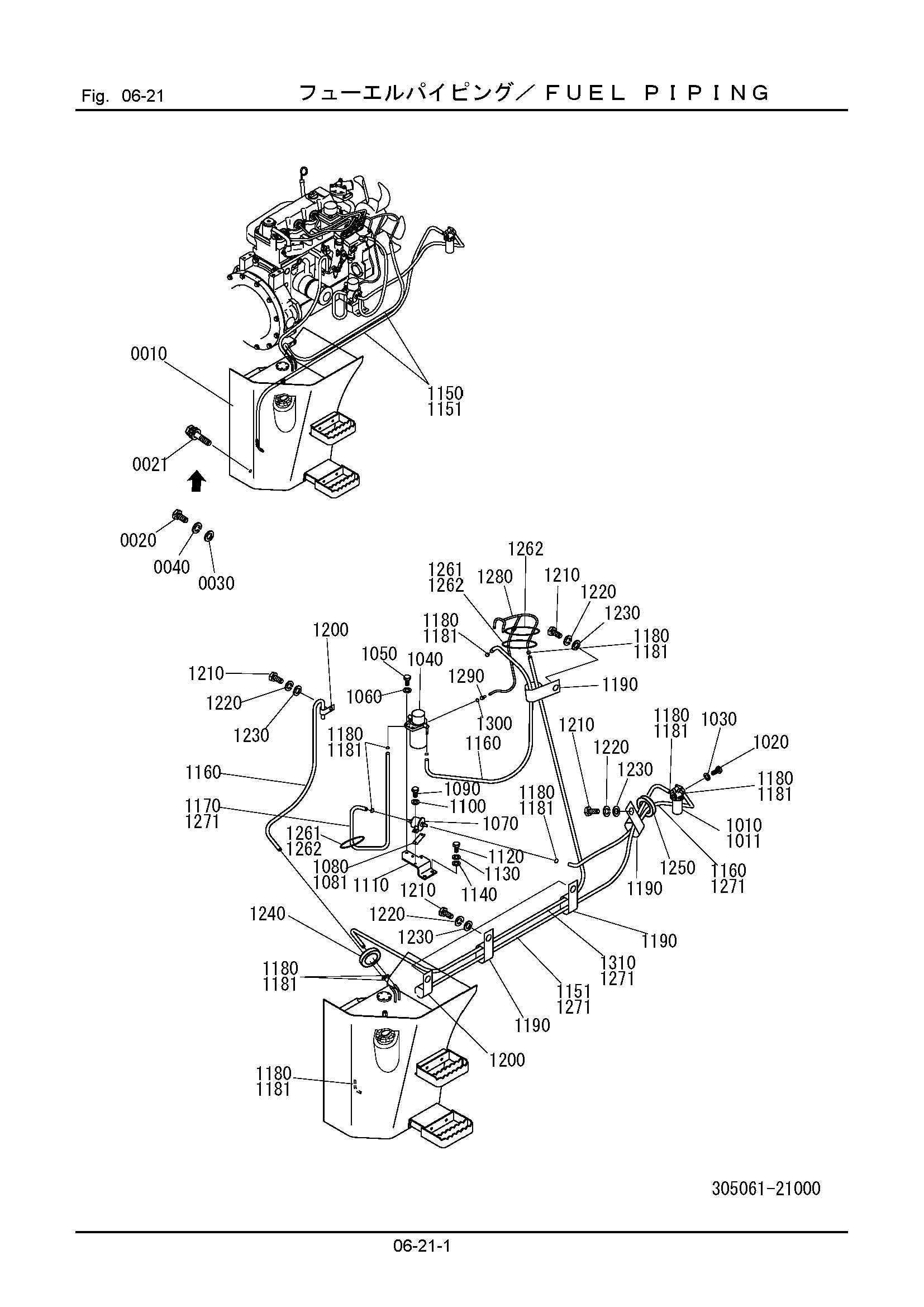

Заводская схема «06-21: Топливные трубопроводы» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 100112-12040 | Болт | 4 |
| 0021 | 102312-12040 | Болт | 4 |
| 0030 | 550901-18270 | Шайба | 4 |
| 0040 | 108002-12030 | W/S | 4 |
| 1010 | 305061-21110 | Сепаратер, водяной | 1 |
| 1011 | 301061-21110 | Сепаратер, водяной | 1 |
| 1020 | 100112-08070 | Болт | 1 |
| 1030 | 108002-08020 | W/S | 1 |
| 1040 | 305061-21120 | Фильтр, топливный | 1 |
| 1050 | 100112-10020 | Болт | 2 |
| 1060 | 108002-10025 | W/S | 2 |
| 1070 | 305061-21130 | Насос, топливный | 1 |
| 1080 | 305061-21140 | Резиновая прокладка | 1 |
| 1081 | 301061-21140 | Резиновая прокладка | 1 |
| 1090 | 100112-06025 | Болт | 2 |
| 1100 | 108202-06016 | Шайба | 2 |
| 1110 | 305061-21150 | Кронштейн | 1 |
| 1120 | 100112-10020 | Болт | 2 |
| 1130 | 108002-10025 | W/S | 2 |
| 1140 | 108202-10020 | Шайба | 2 |
| 1150 | 305061-21160 | Шланг, топливный | 2 |
| 1151 | 305061-21160 | Шланг, топливный | 1 |
| 1160 | 302061-21120 | Шланг, топливный | 3 |
| 1170 | 302061-21130 | Шланг, топливный | 1 |
| 1180 | 130310-01600 | Хомут, шланг | 11 |
| 1181 | 301062-21140 | Хомут | 11 |
| 1190 | 360041-21260 | Хомут | 4 |
| 1200 | 345461-11160 | Хомут | 1 |
| 1210 | 100112-10020 | Болт | 6 |
| 1220 | 108002-10025 | W/S | 6 |
| 1230 | 108202-10020 | Шайба | 6 |
| 1240 | 331621-11130 | Уплотнительная втулка | 1 |
| 1250 | 156100-30300 | Уплотнительная втулка | 1 |
| 1261 | 130410-05000 | Хомут, трос | 2 |
| 1262 | 130410-05000 | Хомут, трос | 3 |
| 1271 | 132110-15050 | Трубка, коил | 4 |
| 1280 | 305061-21170 | Шланг | 1 |
| 1290 | 305061-21180 | Разъём | 1 |
| 1300 | 305061-21190 | Манжета | 1 |
| 1310 | 305061-21160 | Шланг, топливный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
