935-00: Кабина — HITACHI LX50-7

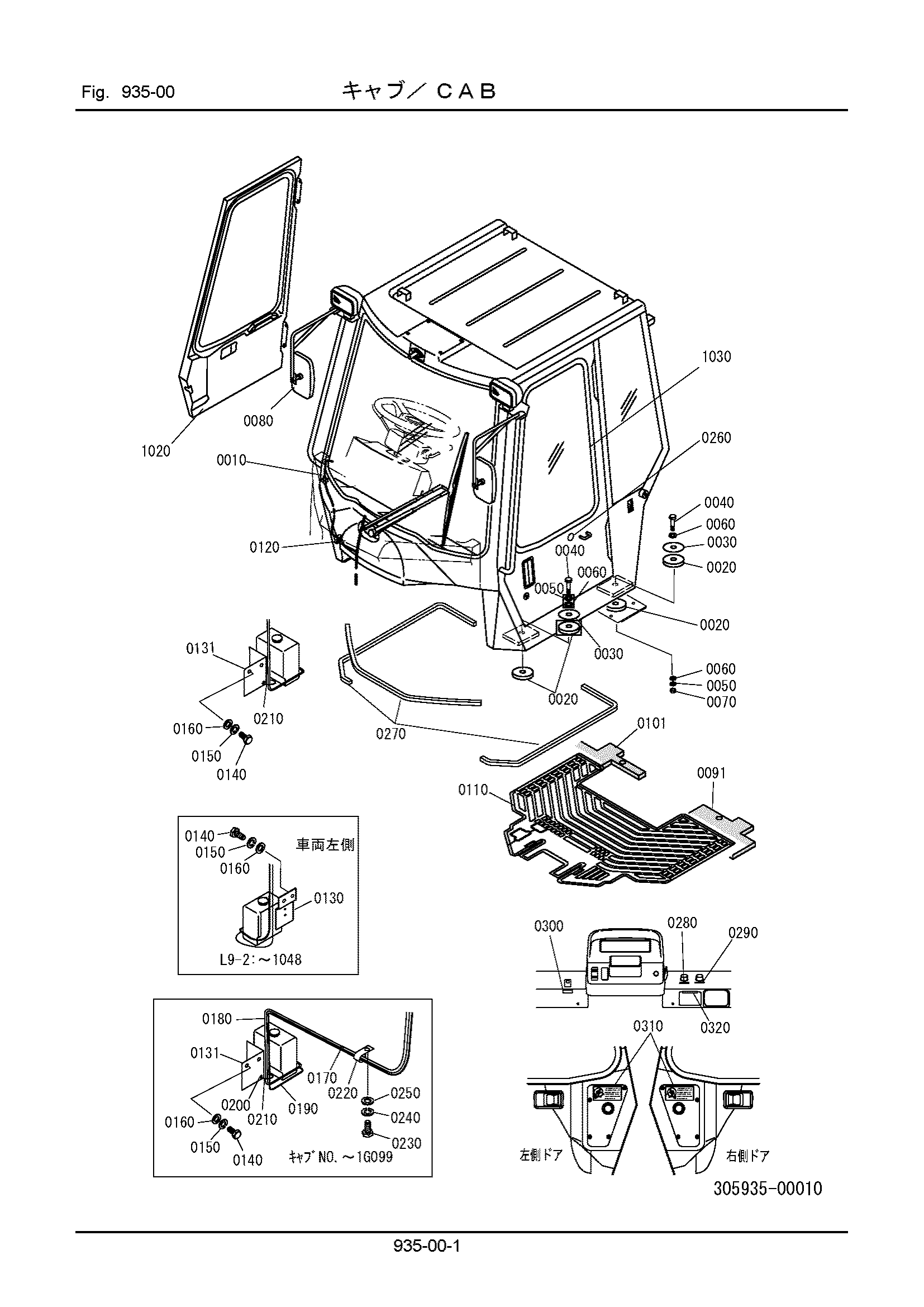

Заводская схема «935-00: Кабина» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305935-10000 | Стальной кабина AS | 1 |
| 1020 | 305935-12000 | Дверь AS правый | 1 |
| 1030 | 305935-13000 | Дверь AS левый | 1 |
| 0020 | 337934-10110 | Резиновая прокладка | 8 |
| 0030 | 337011-00140 | Шайба | 4 |
| 0040 | 100112-16085 | Болт | 4 |
| 0050 | 108002-16040 | W/S | 4 |
| 0060 | 550811-11440 | Шайба | 6 |
| 0070 | 103312-16130 | Гайка | 2 |
| 0080 | 336621-13150 | Зеркало, задний | 2 |
| 0091 | 305935-10111 | Резиновый, спонге | 1 |
| 0101 | 305935-10121 | Резиновый, спонге | 1 |
| 0110 | 305621-12120 | Коврик, пол | 1 |
| 0120 | 323935-60110 | Жгут проводов | 1 |
| 0130 | 305935-10130 | Кронштейн | 1 |
| 0131 | 305935-10160 | Кронштейн | 1 |
| 0140 | 100112-12025 | Болт | 2 |
| 0150 | 108002-12030 | W/S | 2 |
| 0160 | 108202-12025 | Шайба | 2 |
| 0170 | 305935-10140 | Соединение | 1 |
| 0180 | 305935-10170 | Шланг | 1 |
| 0190 | 305935-10150 | Жгут проводов | 1 |
| 0200 | 322061-21140 | Хомут | 1 |
| 0210 | 130410-05000 | Хомут, трос | 4 |
| 0220 | 550051-11210 | Зажим | 2 |
| 0230 | 100112-08016 | Болт | 1 |
| 0240 | 108002-08020 | W/S | 1 |
| 0250 | 108202-08016 | Шайба | 1 |
| 0260 | 360871-34490 | Пластина | 2 |
| 0270 | 302935-10110 | Уплотнение, резиновый | 3 |
| 0280 | 346871-21270 | Пластина информационный | 1 |
| 0290 | 346871-21280 | Пластина информационный | 1 |
| 0300 | 336121-26110 | Пластина информационный | 1 |
| 0310 | 302935-10150 | Пластина информационный | 1 |
| 0320 | 146121-11005 | Уплотнение, резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
