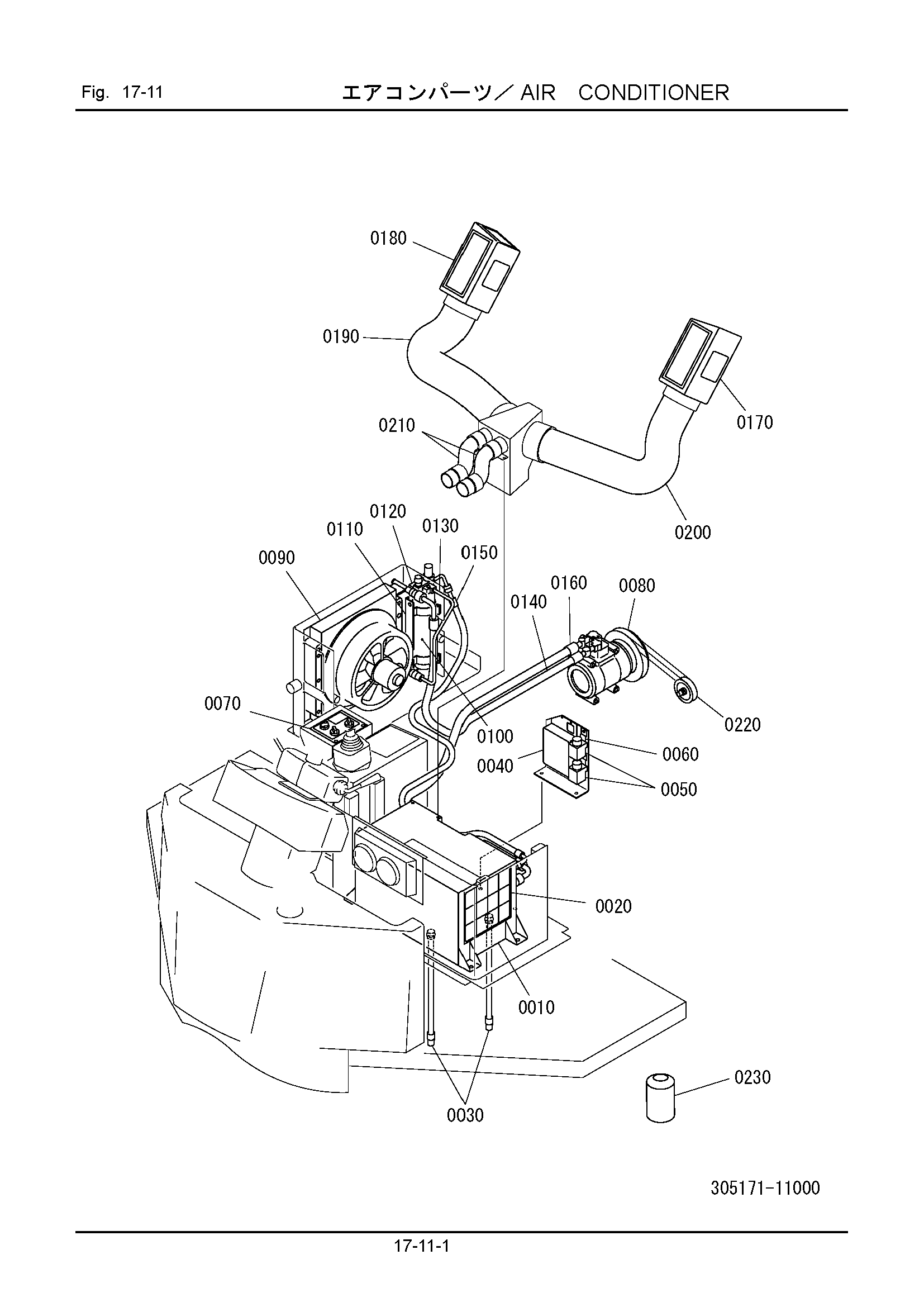

17-11: Кондиционер — HITACHI LX50-7
Заводская схема «17-11: Кондиционер» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 339171-11110 | A/C блок | 1 |
| 0020 | 339171-11120 | Фильтр, воздушный | 1 |
| 0030 | 374171-11170 | Шланг, дренажный | 2 |
| 0040 | 374171-11130 | AMP, A/C | 1 |
| 0050 | 339171-11130 | Реле | 2 |
| 0060 | 339171-11140 | Кронштейн | 2 |
| 0070 | 339171-11150 | Управление панель | 1 |
| 0080 | 374171-11190 | Компрессор | 1 |
| 0090 | 339171-11160 | Конденсатор AS. | 1 |
| 0100 | 374171-11220 | Рекеивер дриер | 1 |
| 0110 | 374171-11230 | BKT, рекеивер дриер | 1 |
| 0120 | 339171-11170 | Трубка | 1 |
| 0130 | 339171-11180 | Трубка | 1 |
| 0140 | 305171-11110 | Шланг | 1 |
| 0150 | 305171-11120 | Шланг | 1 |
| 0160 | 339171-11220 | Шланг | 1 |
| 0170 | 339171-11230 | Воздуховод, воздушный | 1 |
| 0180 | 305171-11130 | Воздуховод, воздушный | 1 |
| 0190 | 305171-11140 | Шланг, дефростер | 1 |
| 0200 | 339171-11260 | Шланг, дефростер | 1 |
| 0210 | 339171-11270 | Шланг, дефростер | 2 |
| 0220 | 305171-21220 | Шкив, тенсион | 1 |
| 0230 | 374171-11340 | GAS, R134A | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
