934-11:CAB BODY — HITACHI LX50-7

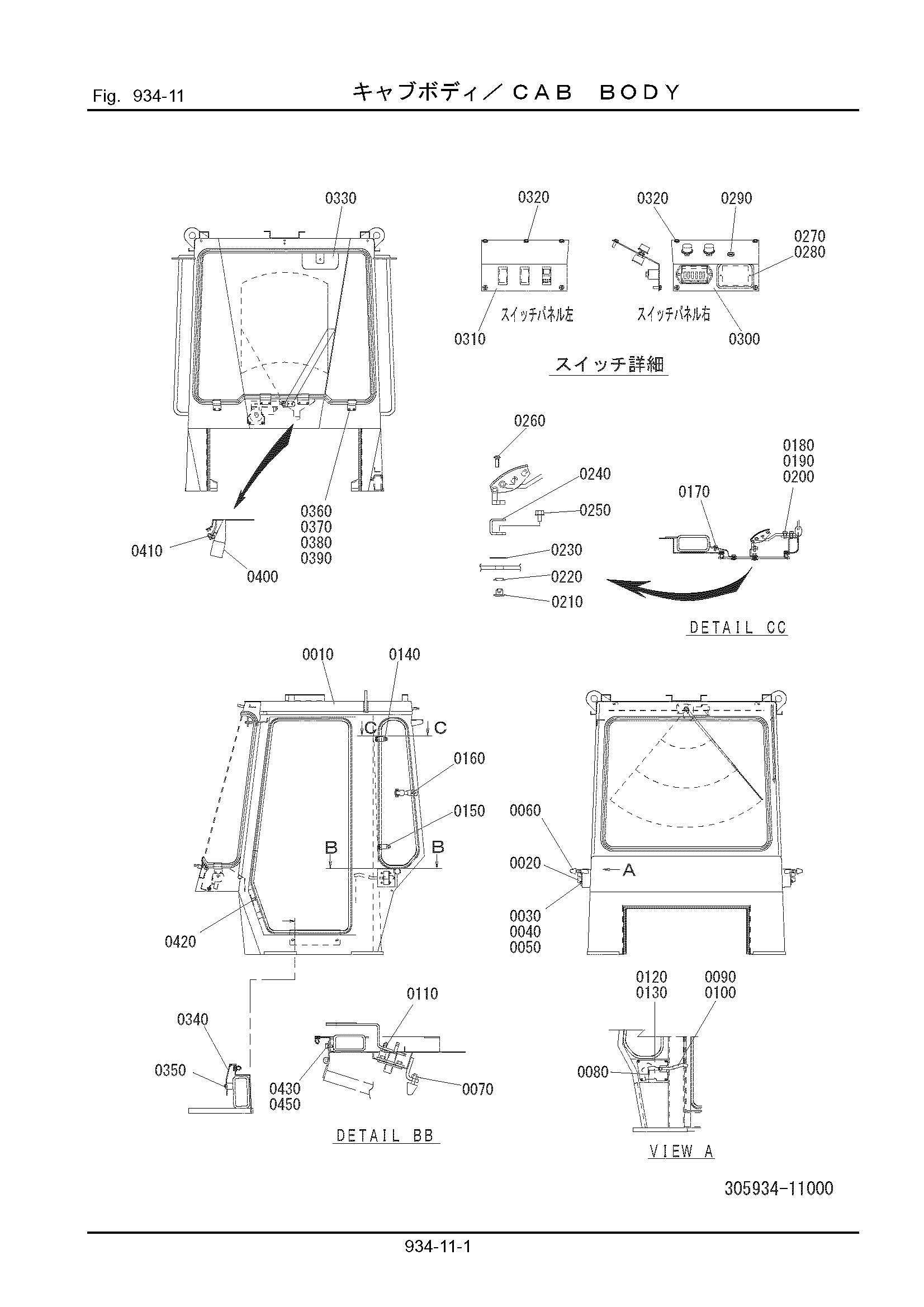

Заводская схема «934-11:CAB BODY» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305934-11110 | Кабина корпус | 1 |
| 0020 | 360934-11150 | Скальный | 2 |
| 0030 | 100112-08020 | Болт | 8 |
| 0040 | 108202-08016 | Шайба | 8 |
| 0050 | 108002-08020 | W/S | 8 |
| 0060 | 323935-21280 | Ограничитель, резиновый | 2 |
| 0070 | 103412-10080 | Гайка | 2 |
| 0080 | 301935-71180 | Пружина | 2 |
| 0090 | 302934-11140 | Рычаг правый | 1 |
| 0100 | 302934-11150 | Рычаг левый | 1 |
| 0110 | 103312-06050 | Гайка | 4 |
| 0120 | 305934-11120 | Крышка | 2 |
| 0130 | 314511-12240 | Винт | 8 |
| 0140 | 302935-11190 | Петля | 1 |
| 0150 | 305934-11130 | Петля | 1 |
| 0160 | 302935-11180 | Замок | 1 |
| 0170 | 101002-05010 | Винт | 4 |
| 0180 | 621051-00130 | Винт | 2 |
| 0190 | 108002-08020 | W/S | 2 |
| 0200 | 108202-08016 | Шайба | 2 |
| 0210 | 302935-11220 | Фиксатор | 2 |
| 0220 | 302935-11230 | Манжета | 2 |
| 0230 | 302934-11120 | Пластина | 1 |
| 0240 | 302934-11130 | Кронштейн | 1 |
| 0250 | 100112-06010 | Болт | 2 |
| 0260 | 101102-05016 | Винт | 2 |
| 0270 | 323935-61270 | ASH трай | 1 |
| 0280 | 342934-13140 | Винт, таппинг | 2 |
| 0290 | 314934-18120 | Уплотнительная втулка | 1 |
| 0300 | 305934-11140 | Панель правый | 1 |
| 0310 | 305934-11150 | Панель левый | 1 |
| 0320 | 314511-12240 | Винт | 9 |
| 0330 | 323621-13110 | Зеркало, задний | 1 |
| 0340 | 305934-11160 | Крышка | 1 |
| 0350 | 346933-18170 | Винт | 2 |
| 0360 | 302934-11210 | Кронштейн | 4 |
| 0370 | 100112-06016 | Болт | 8 |
| 0380 | 108202-06016 | Шайба | 8 |
| 0390 | 108002-06015 | W/S | 8 |
| 0400 | 302651-53110 | Форсунка | 1 |
| 0410 | 100112-06016 | Болт | 2 |
| 0420 | 301935-71140 | Ответная планка | 2 |
| 0430 | 100112-08016 | Болт | 8 |
| 0440 | 108002-08020 | W/S | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
