84-12: Управление — HITACHI LX50-7

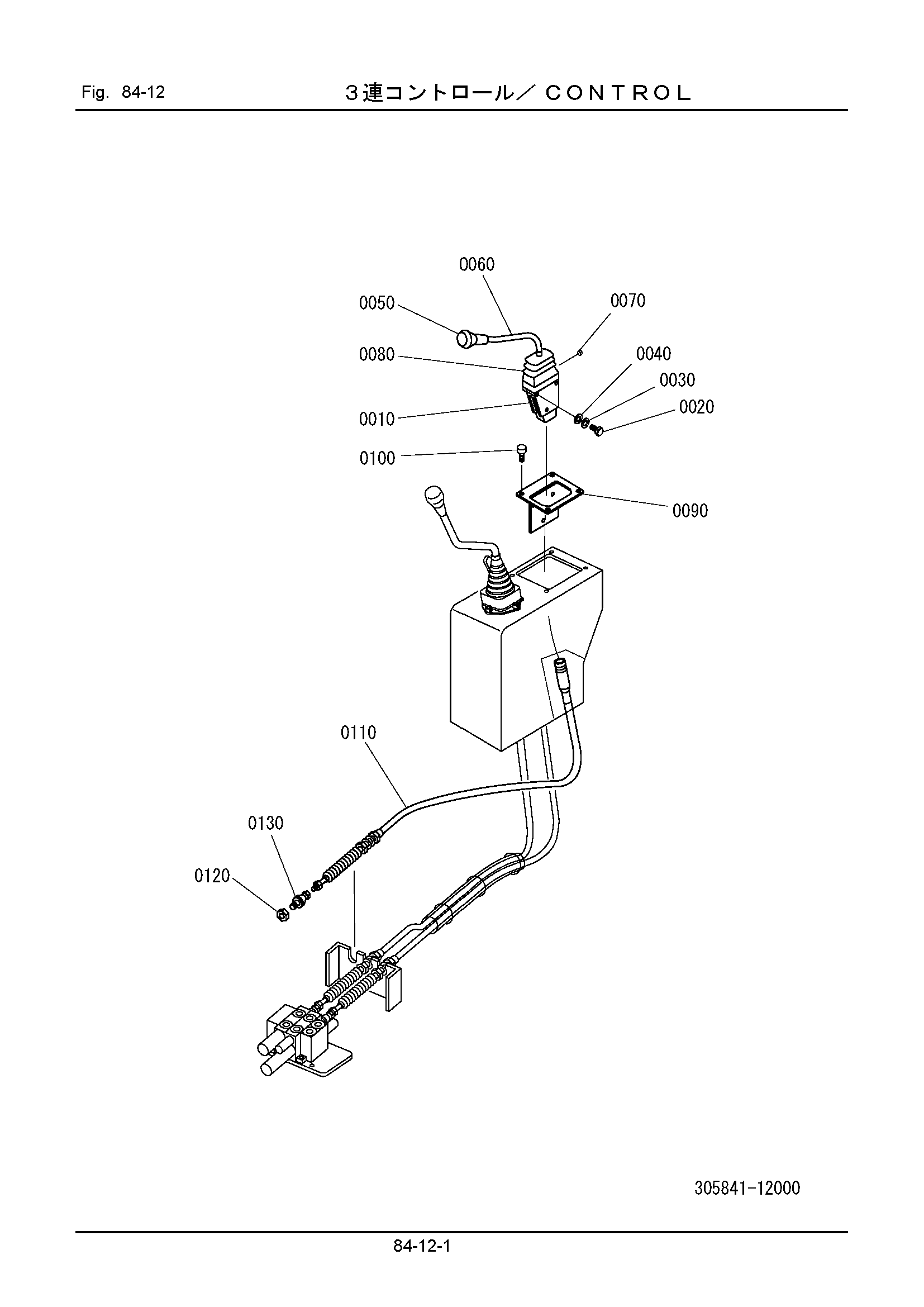

Заводская схема «84-12: Управление» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 323841-12121 | Рычаг AS | 1 |
| 0020 | 100112-08055 | Болт | 3 |
| 0030 | 108002-08020 | W/S | 3 |
| 0040 | 108202-08016 | Шайба | 3 |
| 0050 | 621051-11150 | Ручка | 1 |
| 0060 | 305841-12110 | Рычаг | 1 |
| 0070 | 101221-08020 | Винт | 1 |
| 0080 | 323841-12160 | Защитный чехол | 1 |
| 0090 | 305841-12120 | Кронштейн | 1 |
| 0100 | 305841-11150 | Болт | 4 |
| 0110 | 305841-12130 | Трос | 1 |
| 0120 | 103312-08065 | Гайка | 1 |
| 0130 | 360841-11160 | Концевой, шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
