03-11: Глушитель — HITACHI LX50-7

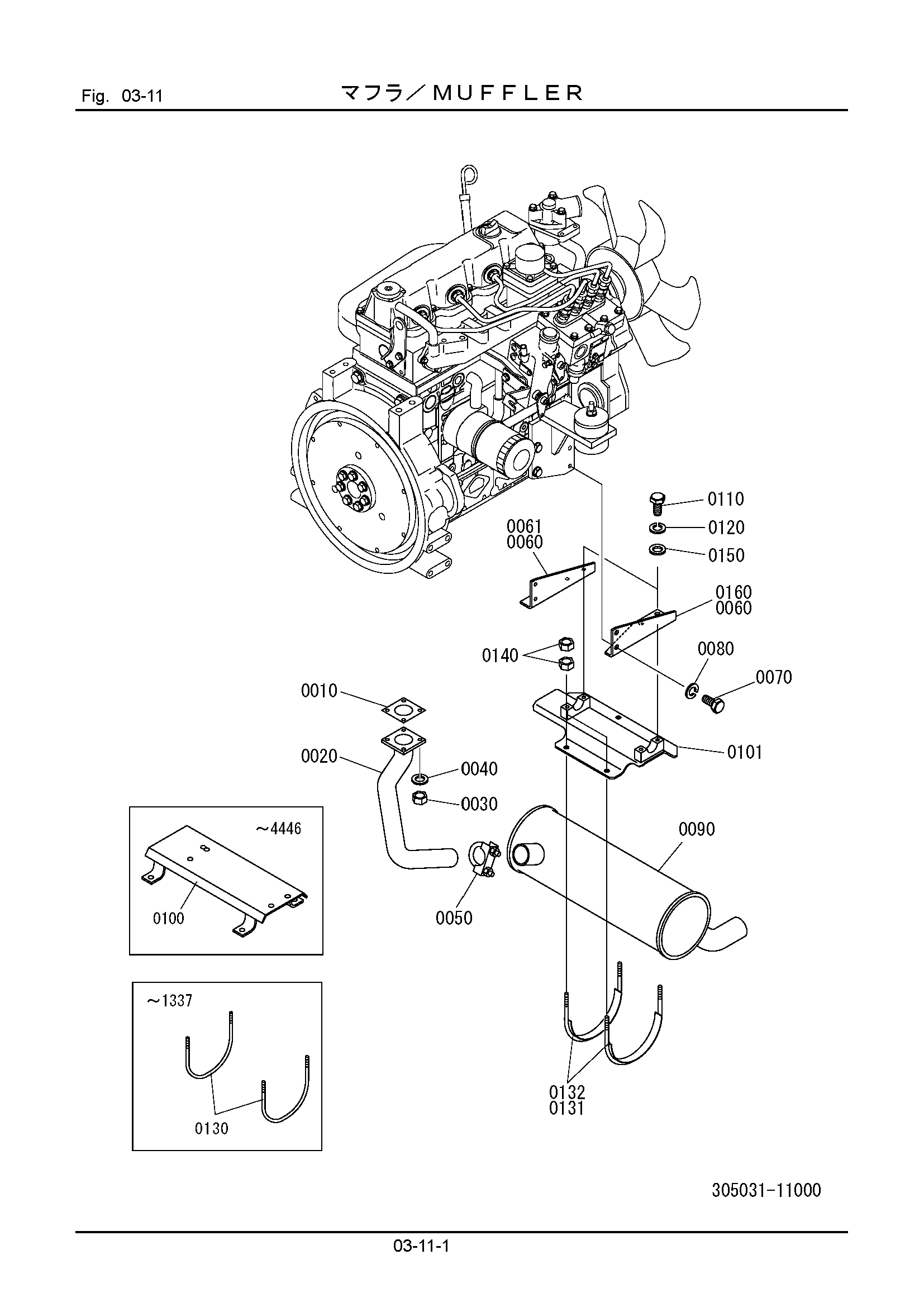

Заводская схема «03-11: Глушитель» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305031-11120 | Манжета | 1 |
| 0020 | 305031-11130 | Трубка, выпускной | 1 |
| 0030 | 104402-10060 | Гайка | 4 |
| 0040 | 108002-10025 | W/S | 4 |
| 0050 | 305031-11140 | Хомут | 1 |
| 0060 | 305031-11150 | Кронштейн | 2 |
| 0061 | 305031-11150 | Кронштейн | 1 |
| 0070 | 100112-12025 | Болт | 2 |
| 0080 | 108002-12030 | W/S | 2 |
| 0090 | 305031-11110 | Глушитель | 1 |
| 0100 | 305031-11160 | Кронштейн | 1 |
| 0101 | 305031-11180 | Кронштейн | 1 |
| 0110 | 100112-10025 | Болт | 4 |
| 0120 | 108002-10025 | W/S | 4 |
| 0130 | 305031-11170 | Болт, U | 2 |
| 0131 | 305031-11171 | Болт, U | 2 |
| 0132 | 305031-11172 | Болт, U | 2 |
| 0140 | 103312-10080 | Гайка | 8 |
| 0150 | 108202-10020 | Шайба | 4 |
| 0160 | 305031-11190 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
