82-11: Трубопроводы — HITACHI LX50-7

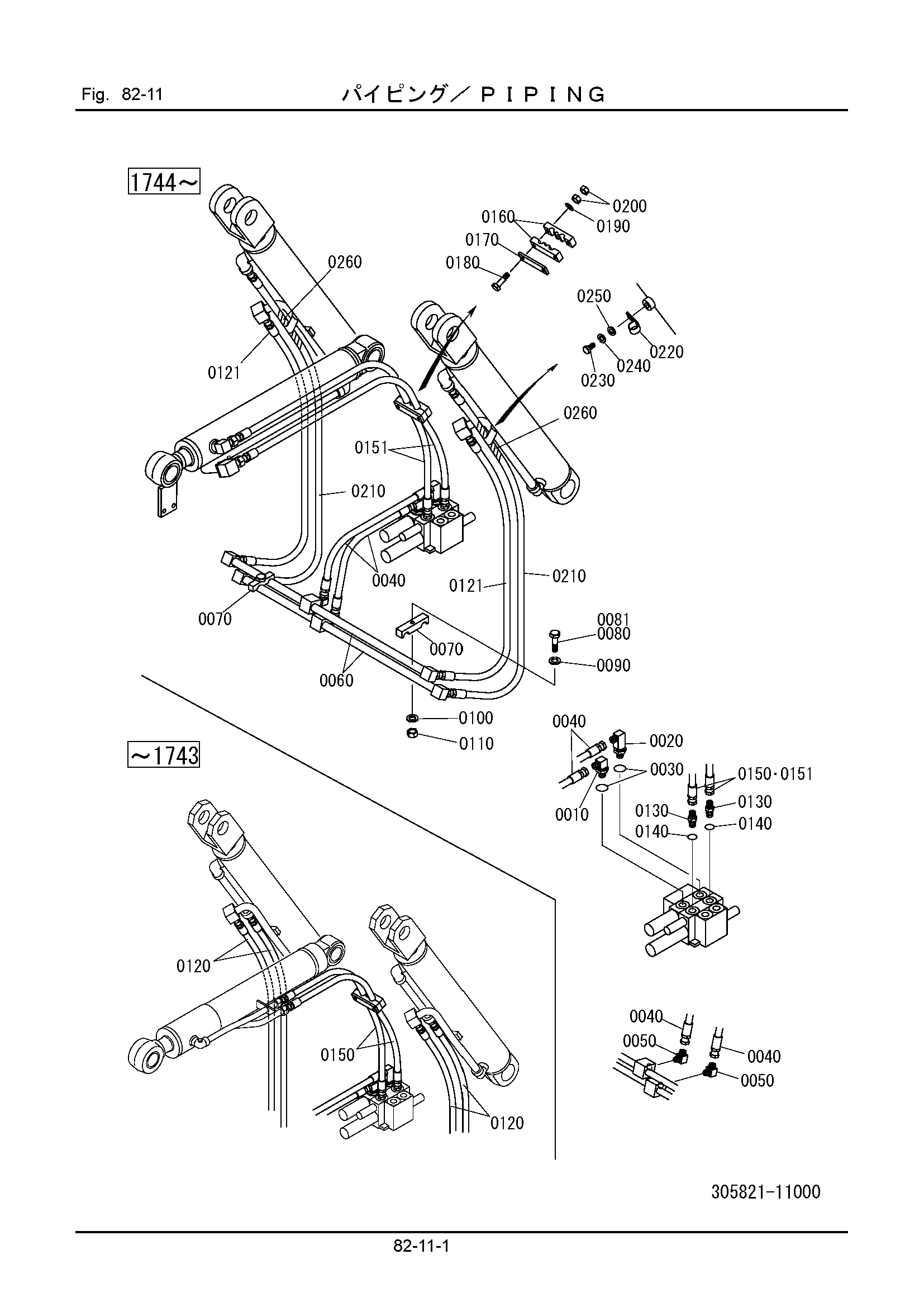

Заводская схема «82-11: Трубопроводы» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124403-03040 | Угловой штуцер | 1 |
| 0020 | 124404-03040 | Угловой штуцер | 1 |
| 0030 | 120112-90800 | Уплотнительное кольцо | 2 |
| 0040 | 305821-11110 | Шланг | 2 |
| 0050 | 123304-04040 | Угловой штуцер | 2 |
| 0060 | 305821-11120 | Трубка | 2 |
| 0070 | 550821-11240 | Держатель, трубка | 2 |
| 0080 | 100112-10060 | Болт | 2 |
| 0081 | 100112-10055 | Болт | 2 |
| 0090 | 108002-10025 | W/S | 2 |
| 0100 | 322621-11350 | Шайба | 2 |
| 0110 | 103312-10080 | Гайка | 2 |
| 0120 | 305821-11130 | Шланг | 4 |
| 0121 | 305821-11130 | Шланг | 2 |
| 0130 | 337821-11150 | Адаптер | 2 |
| 0140 | 120112-90800 | Уплотнительное кольцо | 2 |
| 0150 | 302821-11160 | Шланг | 2 |
| 0151 | 308821-11130 | Шланг | 2 |
| 0160 | 312822-11110 | Хомут | 2 |
| 0170 | 352821-11350 | Пластина | 1 |
| 0180 | 100112-10060 | Болт | 2 |
| 0190 | 108202-10020 | Шайба | 2 |
| 0200 | 103312-10080 | Гайка | 4 |
| 0210 | 308821-11120 | Шланг | 2 |
| 0220 | 334271-11140 | Хомут | 2 |
| 0230 | 100112-10020 | Болт | 2 |
| 0240 | 108002-10025 | W/S | 2 |
| 0250 | 108202-10020 | Шайба | 2 |
| 0260 | 132110-15020 | Трубка, коил | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
