13-53: Фонарь — HITACHI LX50-7

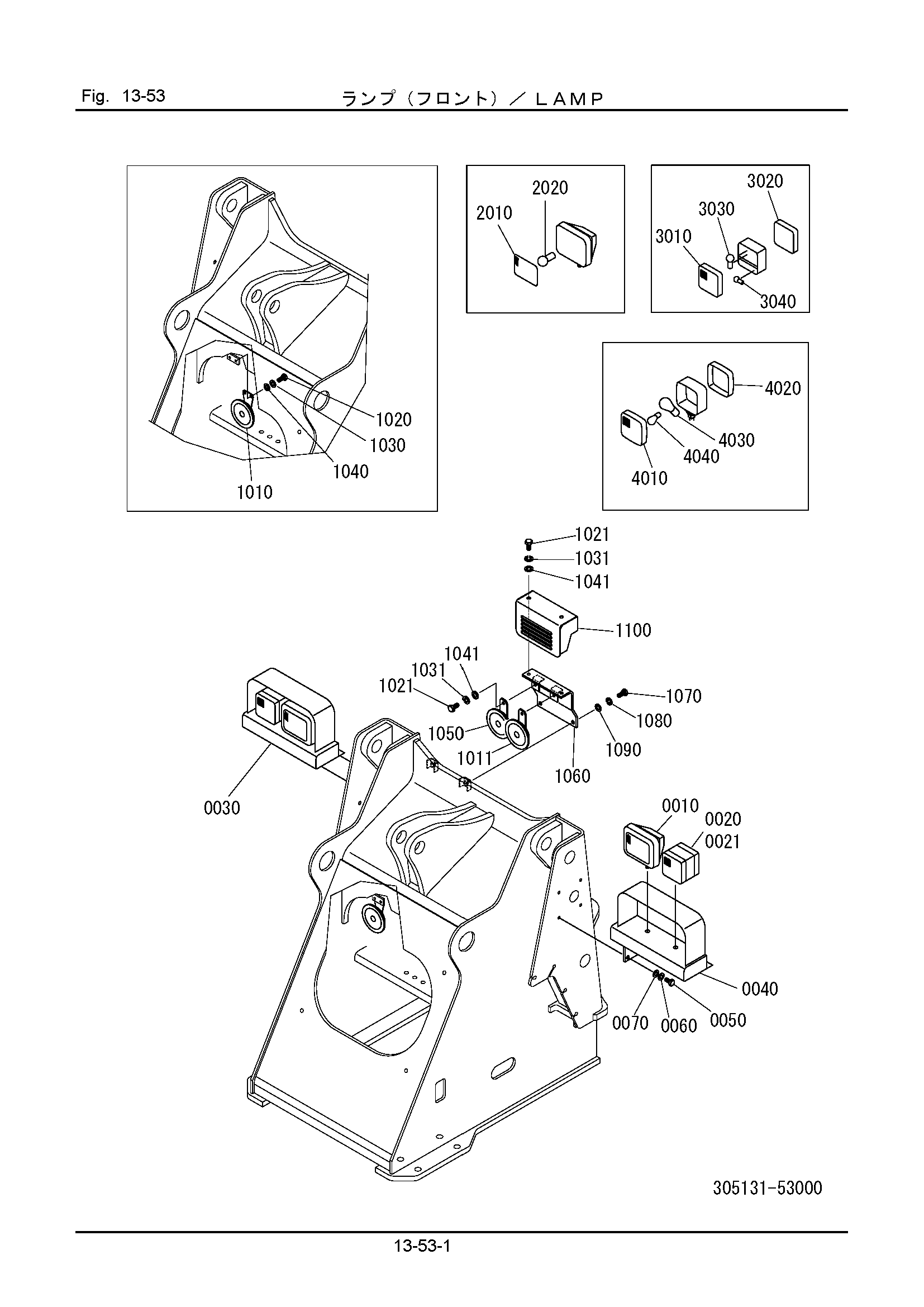

Заводская схема «13-53: Фонарь» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305131-53110 | Фонарь | 2 |
| 2010 | 334121-98130 | Рассеиватель | 1 |
| 2020 | 346121-98120 | Лампа, 24V62/62W | 1 |
| 0020 | 305131-53120 | Фонарь, комбинированный | 2 |
| 3010 | 346121-98130 | Рассеиватель | 1 |
| 3020 | 346121-98140 | Рассеиватель | 1 |
| 3030 | 352121-98140 | Лампа, 24V25W | 1 |
| 3040 | 305131-98110 | Лампа, 24V5W | 1 |
| 0021 | 305131-53150 | Фонарь, комбинированный | 2 |
| 4010 | 346121-98130 | Рассеиватель | 1 |
| 4020 | 346121-98140 | Рассеиватель | 1 |
| 4030 | 352121-98140 | Лампа, 24V25W | 1 |
| 4040 | 305131-98110 | Лампа, 24V5W | 1 |
| 0030 | 305131-53130 | Кронштейн правый | 1 |
| 0040 | 305131-53140 | Кронштейн левый | 1 |
| 0050 | 100112-10020 | Болт | 8 |
| 0060 | 108002-10025 | W/S | 8 |
| 0070 | 108202-10020 | Шайба | 8 |
| 1010 | 305131-52110 | Звуковой сигнал | 1 |
| 1011 | 308131-52110 | Звуковой сигнал(HI) | 1 |
| 1020 | 100112-08020 | Болт | 2 |
| 1021 | 100112-08020 | Болт | 4 |
| 1030 | 108002-08020 | W/S | 2 |
| 1031 | 108002-08020 | W/S | 4 |
| 1040 | 108202-08016 | Шайба | 2 |
| 1041 | 108202-08016 | Шайба | 4 |
| 1050 | 308131-52120 | Звуковой сигнал(LO) | 1 |
| 1060 | 305131-52120 | Кронштейн | 1 |
| 1070 | 100112-10025 | Болт | 2 |
| 1080 | 108002-10025 | W/S | 2 |
| 1090 | 108202-10020 | Шайба | 2 |
| 1100 | 305131-52130 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
