Шестерня корпус — HITACHI LX50-7

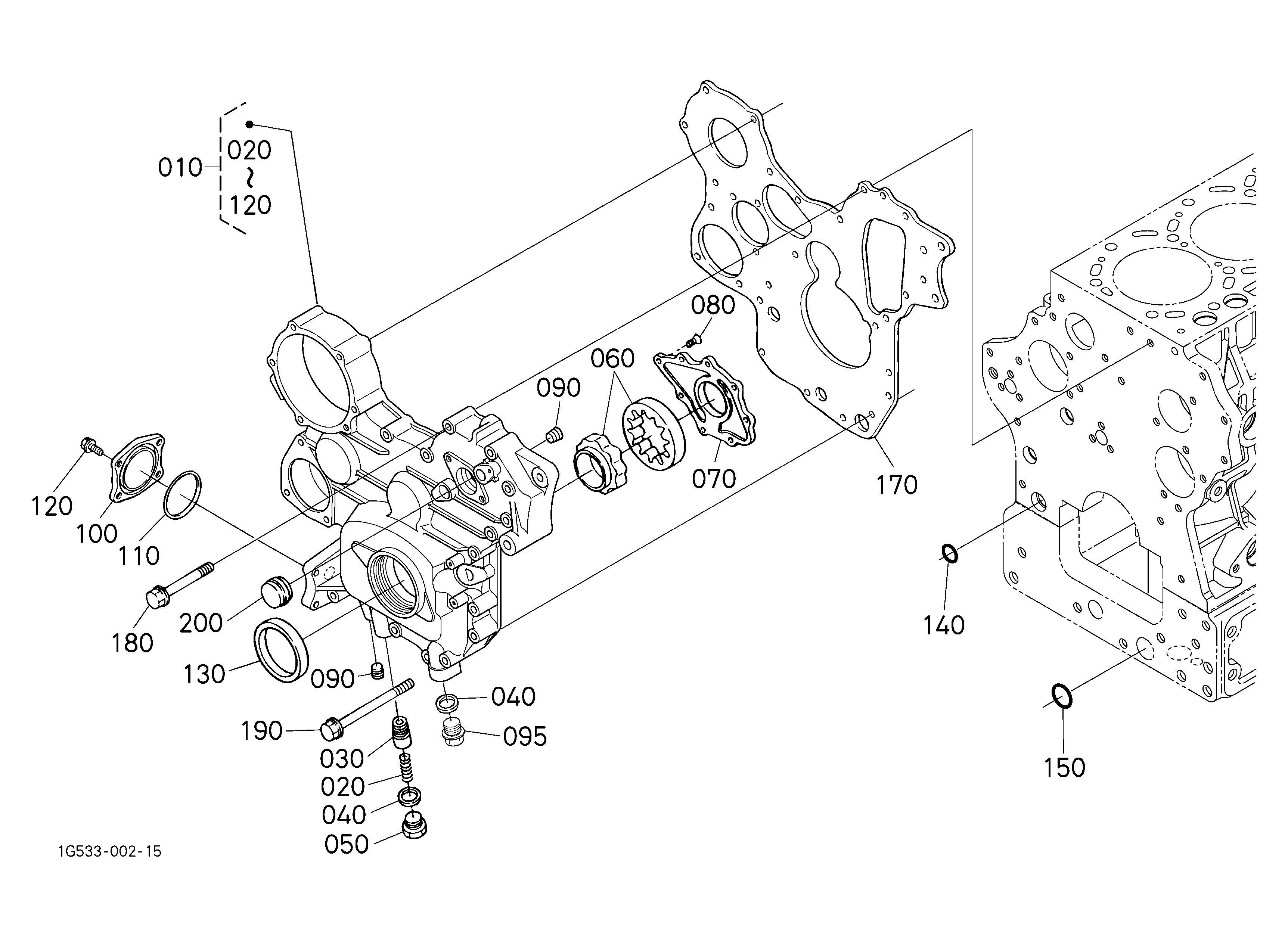

Заводская схема «Шестерня корпус» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1C01004017 | В сборе корпус, шестерня | 1 |
| 010 | KBT1C02004010 | В сборе корпус, шестерня | 1 |
| 010 | KBT1C02004014 | В сборе корпус, шестерня | 1 |
| 020 | KBT1C01036950 | Пружина | 1 |
| 030 | KBT1C01036922 | Клапан, предохранительный | 1 |
| 040 | KBT1545196670 | Прокладка | 1 |
| 040 | KBT1626596670 | Прокладка | 2 |
| 050 | KBT1C01036960 | Пробка | 1 |
| 060 | KBT1C01035070 | В сборе ротор, масляный насос | 1 |
| 070 | KBT1C01035130 | Крышка, масляный насос | 1 |
| 080 | KBT0301650616 | Винт, кск-хд | 8 |
| 090 | KBT1C01096020 | Пробка | 3 |
| 090 | KBT1C01096020 | Пробка | 2 |
| 095 | KBT1570733750 | Пробка, дренажный | 1 |
| 095 | KBT1628633750 | Пробка, дренажный | 1 |
| 100 | KBT1C01032880 | Крышка, масляный фильтр | 1 |
| 110 | KBT1920296830 | Уплотнительное кольцо | 1 |
| 120 | KBT0175450820 | Болт, фланец | 4 |
| 130 | KBT1C02004140 | Уплотнение, масляный | 1 |
| 140 | KBT0481400200 | Уплотнительное кольцо | 1 |
| 150 | KBT0481400240 | Уплотнительное кольцо | 1 |
| 160 | KBT1C01004130 | Прокладка, кранккасе | 1 |
| 170 | KBT1C01004162 | Пластина, шестерня корпус | 1 |
| 170 | KBT1C01004163 | Пластина, шестерня корпус | 1 |
| 180 | KBT0175450855 | Болт, фланец | 13 |
| 180 | KBT1C01091030 | Болт, фланец | 13 |
| 190 | KBT0175450875 | Болт, фланец | 2 |
| 190 | KBT1C01091040 | Болт, фланец | 2 |
| 200 | KBT1626483342 | Крышка, шестерня корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
