61-11: Рама — HITACHI LX50-7

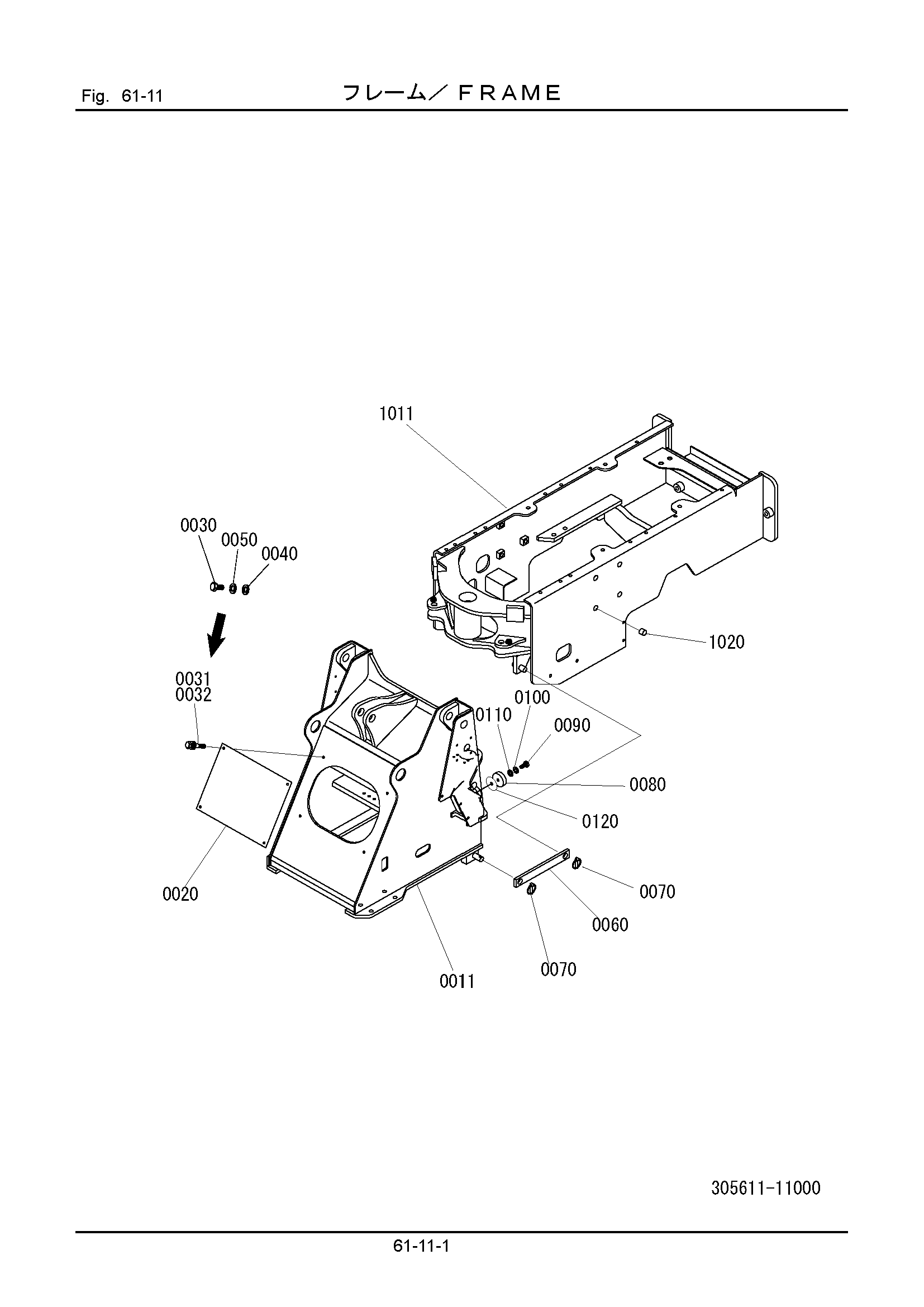

Заводская схема «61-11: Рама» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 339612-11120 | Крышка | 1 |
| 0030 | 100112-10025 | Болт | 4 |
| 0031 | 102312-10025 | Болт | 4 |
| 0032 | 102312-10035 | Болт | 4 |
| 0040 | 322621-11350 | Шайба | 4 |
| 0050 | 108002-10025 | W/S | 4 |
| 0060 | 337611-11131 | Штанга, защитный | 1 |
| 0070 | 334641-11130 | Палец, тяга | 2 |
| 0080 | 314611-11130 | Резиновая прокладка | 2 |
| 0090 | 100112-12030 | Болт | 2 |
| 0100 | 108002-12030 | W/S | 2 |
| 0110 | 108202-12025 | Шайба | 2 |
| 0120 | 314611-11150 | Регулировочная шайба T1.0 | 2 |
| 1020 | 305611-12610 | Пробка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
