61-14: Центральный палец — HITACHI LX50-7

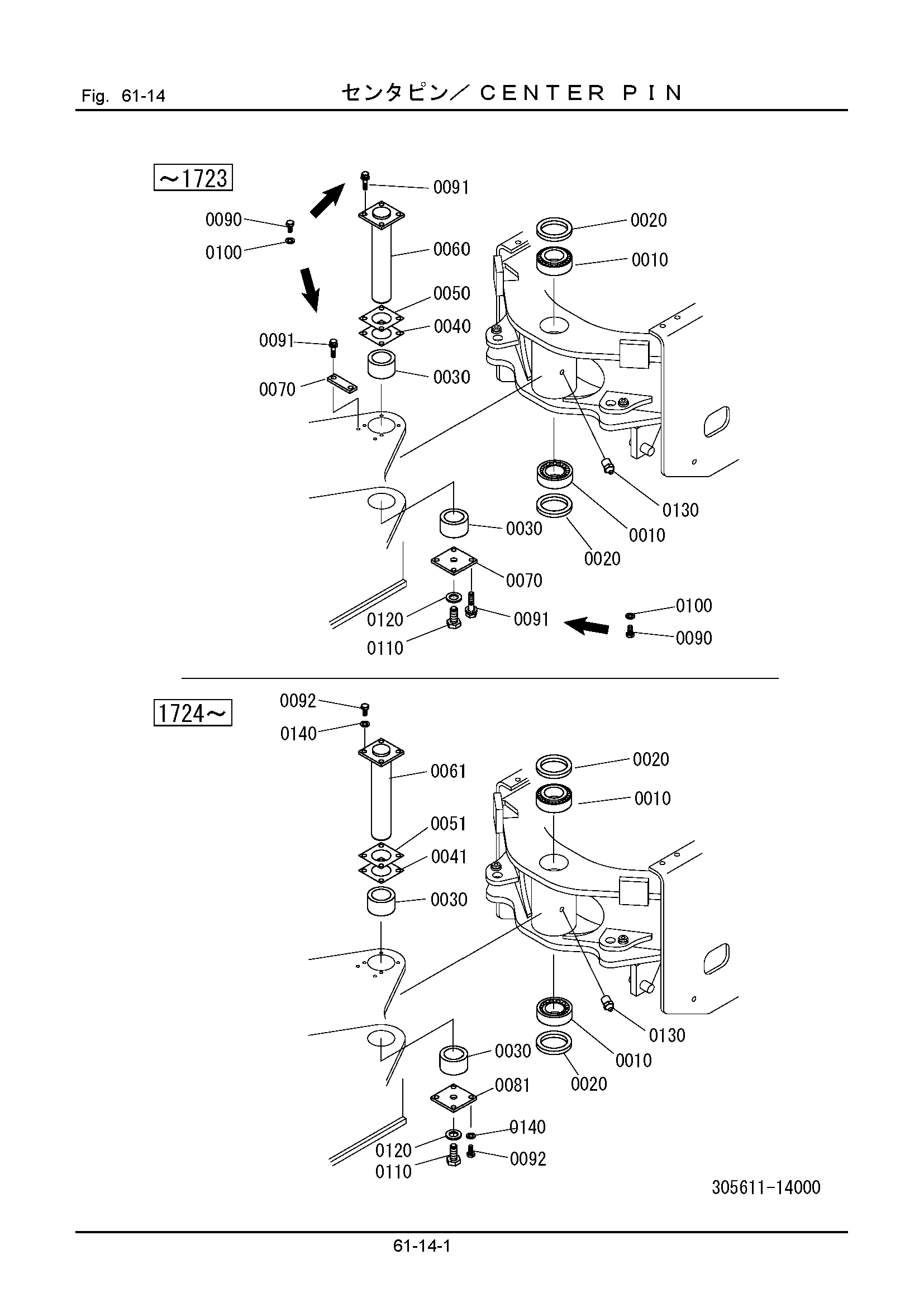

Заводская схема «61-14: Центральный палец» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 140100-33212 | Подшипник, тапер каток | 2 |
| 0020 | 141151-08510 | Уплотнение, масляный | 2 |
| 0030 | 338611-14121 | C0ллар | 2 |
| 0040 | 338611-14130 | Регулировочная шайба T1.0 | 2 |
| 0041 | 305611-14160 | Регулировочная шайба T1.0 | 2 |
| 0050 | 338611-14140 | Регулировочная шайба T0.5 | 2 |
| 0051 | 305611-14170 | Регулировочная шайба T0.5 | 2 |
| 0060 | 305611-14110 | Палец, центральный | 1 |
| 0061 | 305611-14140 | Палец, центральный | 1 |
| 0070 | 305611-14120 | Пластина | 1 |
| 0080 | 305611-14130 | Пластина | 1 |
| 0081 | 305611-14150 | Пластина | 1 |
| 0090 | 100112-12030 | Болт | 10 |
| 0091 | 102112-12030 | Болт | 10 |
| 0092 | 100112-14035 | Болт | 8 |
| 0100 | 108002-12030 | W/S | 10 |
| 0110 | 100122-16090 | Болт | 1 |
| 0120 | 550811-11440 | Шайба | 1 |
| 0130 | 110003-01000 | Ниппель, смазка | 1 |
| 0140 | 108002-14035 | W/S | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
