63-00: Сиденье — HITACHI LX50-7

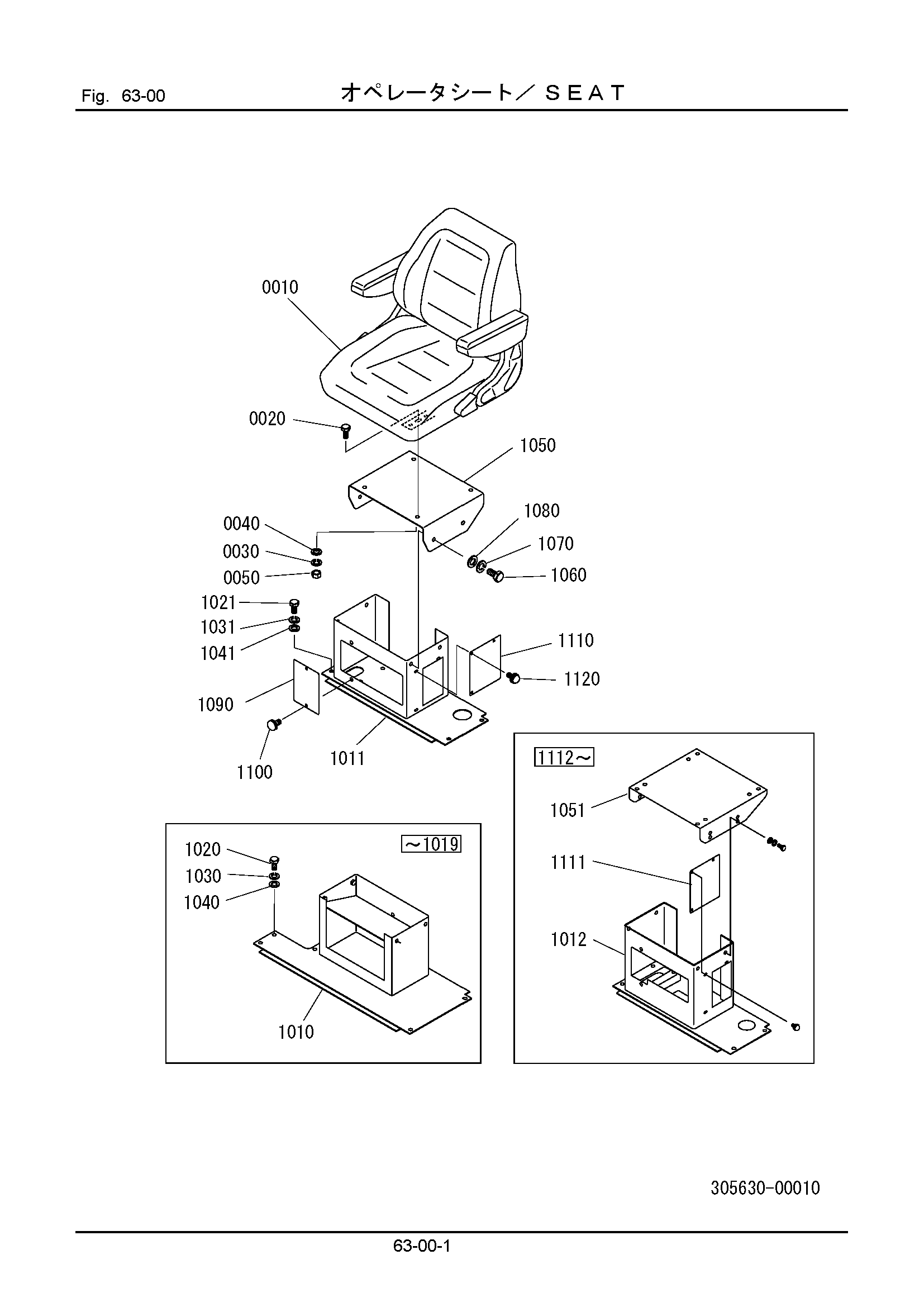

Заводская схема «63-00: Сиденье» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305631-11000 | Сиденье AS | 1 |
| 0020 | 100112-08025 | Болт | 4 |
| 0030 | 108002-08020 | W/S | 4 |
| 0040 | 360611-13230 | Шайба | 4 |
| 0050 | 103312-08065 | Гайка | 4 |
| 1010 | 305631-21110 | Опора | 1 |
| 1011 | 305631-21111 | Опора | 1 |
| 1012 | 305631-21112 | Опора | 1 |
| 1020 | 100112-10025 | Болт | 6 |
| 1021 | 100112-10025 | Болт | 4 |
| 1030 | 108002-10025 | W/S | 6 |
| 1031 | 108002-10025 | W/S | 4 |
| 1040 | 108202-10020 | Шайба | 6 |
| 1041 | 108202-10020 | Шайба | 4 |
| 1050 | 305631-21120 | Опора | 1 |
| 1051 | 305631-21121 | Опора | 1 |
| 1060 | 100112-10020 | Болт | 4 |
| 1070 | 108002-10025 | W/S | 4 |
| 1080 | 108202-10020 | Шайба | 4 |
| 1090 | 305631-21130 | Крышка | 1 |
| 1100 | 621051-00130 | Винт | 2 |
| 1110 | 305631-21140 | Крышка | 1 |
| 1111 | 305631-21141 | Крышка | 1 |
| 1120 | 314511-12240 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
