53-11: Трубопроводы — HITACHI LX50-7

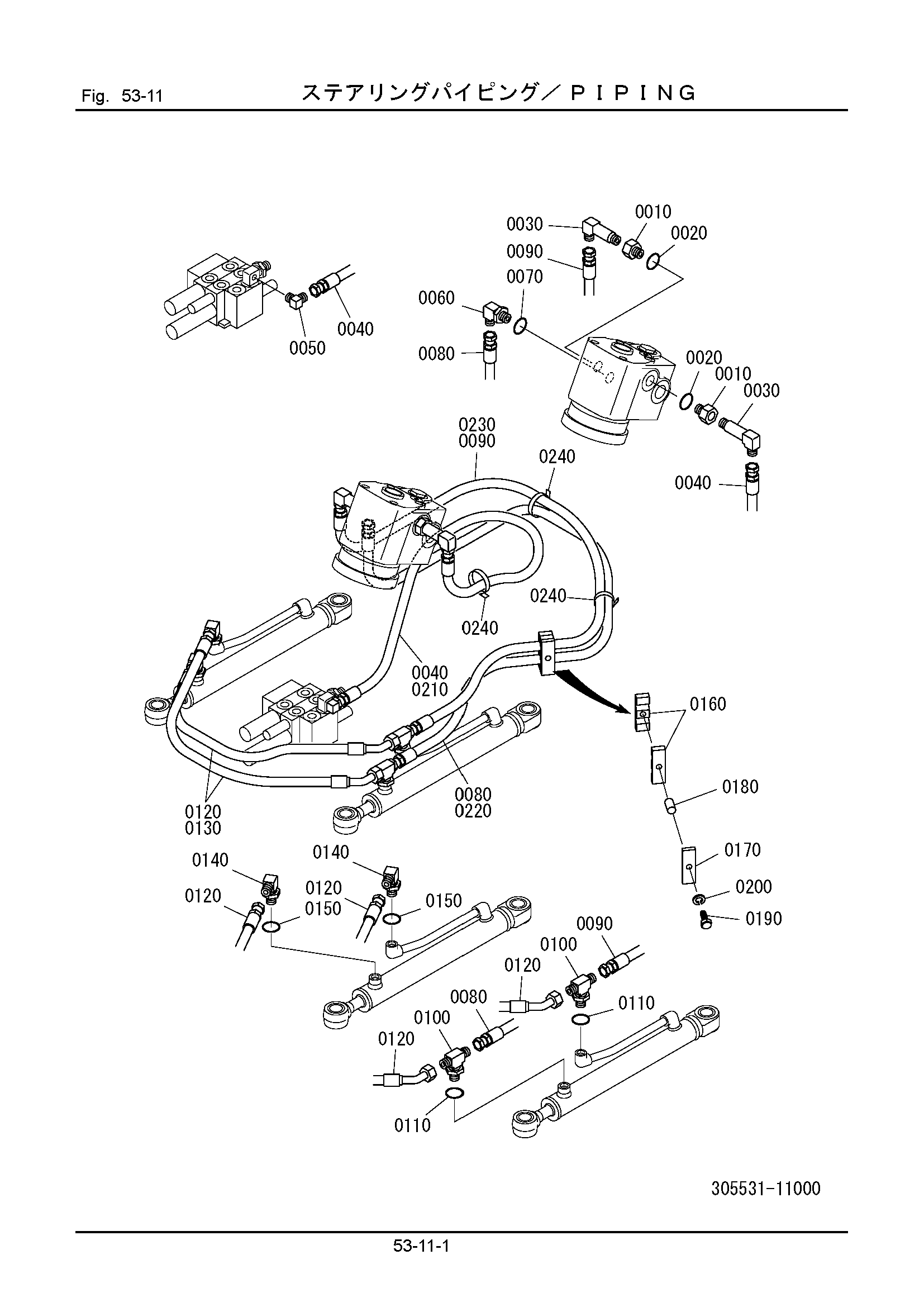

Заводская схема «53-11: Трубопроводы» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124202-03030 | Разъём | 2 |
| 0020 | 120011-01400 | Уплотнительное кольцо | 2 |
| 0030 | 123306-03030 | Угловой штуцер | 2 |
| 0040 | 125260-09150 | Шланг | 1 |
| 0050 | 123304-03030 | Угловой штуцер | 1 |
| 0060 | 124303-03000 | Угловой штуцер | 1 |
| 0070 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0080 | 125240-09180 | Шланг | 1 |
| 0090 | 125240-09190 | Шланг | 1 |
| 0100 | 124306-03000 | Тройник | 2 |
| 0110 | 120011-01400 | Уплотнительное кольцо | 2 |
| 0120 | 128440-09080 | Шланг | 2 |
| 0130 | 132110-15075 | Трубка, коил | 2 |
| 0140 | 124303-03000 | Угловой штуцер | 2 |
| 0150 | 120011-01400 | Уплотнительное кольцо | 2 |
| 0160 | 336821-11180 | Резиновая прокладка | 2 |
| 0170 | 336821-11210 | Пластина | 1 |
| 0180 | 337821-11180 | Трубка | 1 |
| 0190 | 100112-10050 | Болт | 1 |
| 0200 | 108002-10025 | W/S | 1 |
| 0210 | 132110-15140 | Трубка, коил | 1 |
| 0220 | 132110-15170 | Трубка, коил | 1 |
| 0230 | 132110-15180 | Трубка, коил | 1 |
| 0240 | 130410-05000 | Хомут, трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
