62-13: Ступень — HITACHI LX50-7

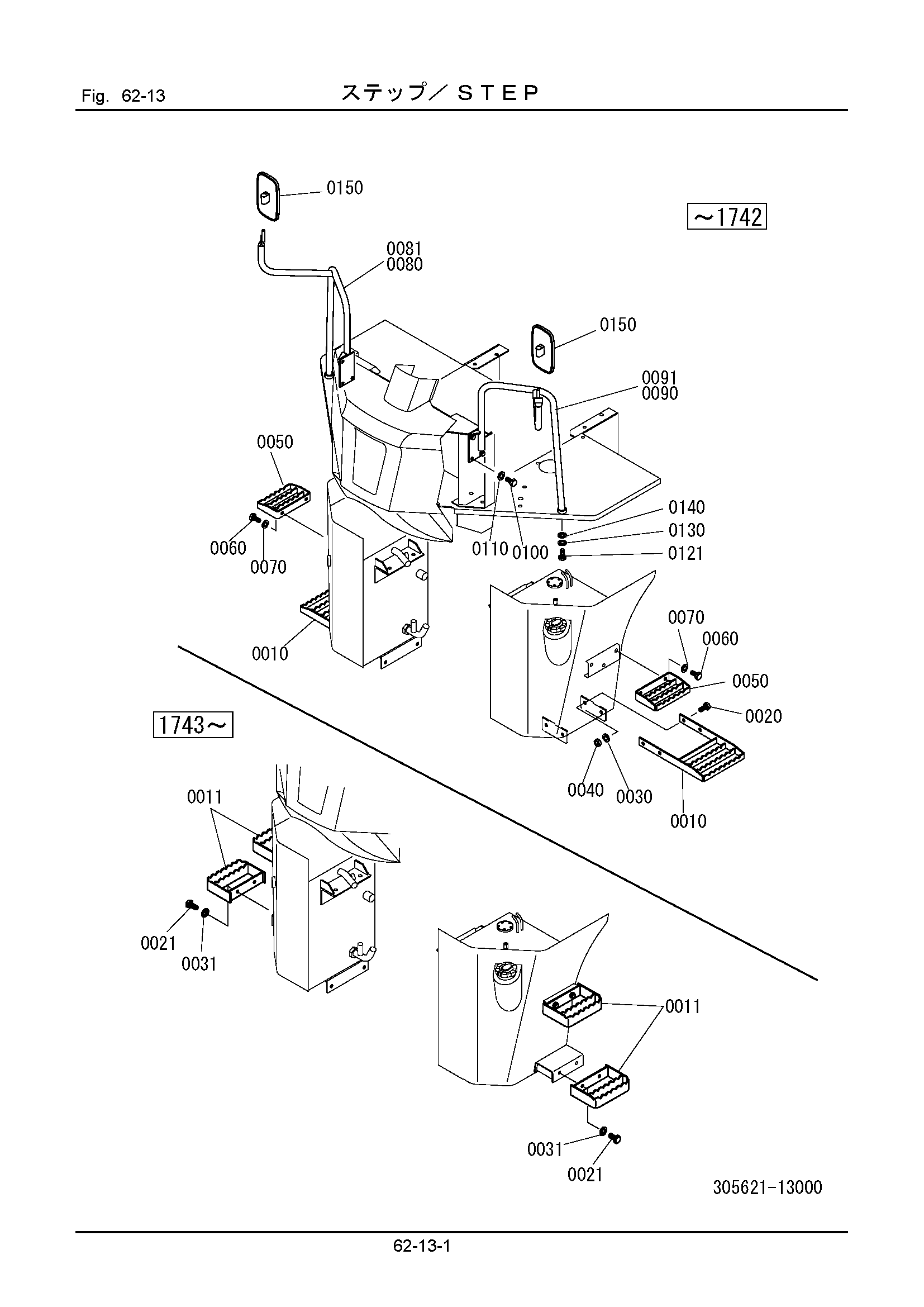

Заводская схема «62-13: Ступень» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305621-13130 | Ступень | 2 |
| 0011 | 302621-13110 | Ступень | 4 |
| 0020 | 100112-12030 | Болт | 8 |
| 0021 | 100112-10025 | Болт | 8 |
| 0030 | 108002-12030 | W/S | 8 |
| 0031 | 108002-10025 | W/S | 8 |
| 0040 | 103312-12100 | Гайка | 8 |
| 0050 | 339622-13110 | Ступень | 2 |
| 0060 | 100112-12025 | Болт | 6 |
| 0070 | 108002-12030 | W/S | 6 |
| 0080 | 305621-13110 | Трубка правый | 1 |
| 0081 | 305621-13111 | Трубка правый | 1 |
| 0090 | 305621-13120 | Трубка левый | 1 |
| 0091 | 305621-13121 | Трубка левый | 1 |
| 0100 | 100112-12020 | Болт | 6 |
| 0110 | 108002-12030 | W/S | 6 |
| 0121 | 100921-12030 | Болт | 2 |
| 0130 | 108002-12030 | W/S | 2 |
| 0140 | 108202-12025 | Шайба | 2 |
| 0150 | 336621-13150 | Зеркало, задний | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
