918-12: Быстрый быстросъёмное устройство — HITACHI LX50-7

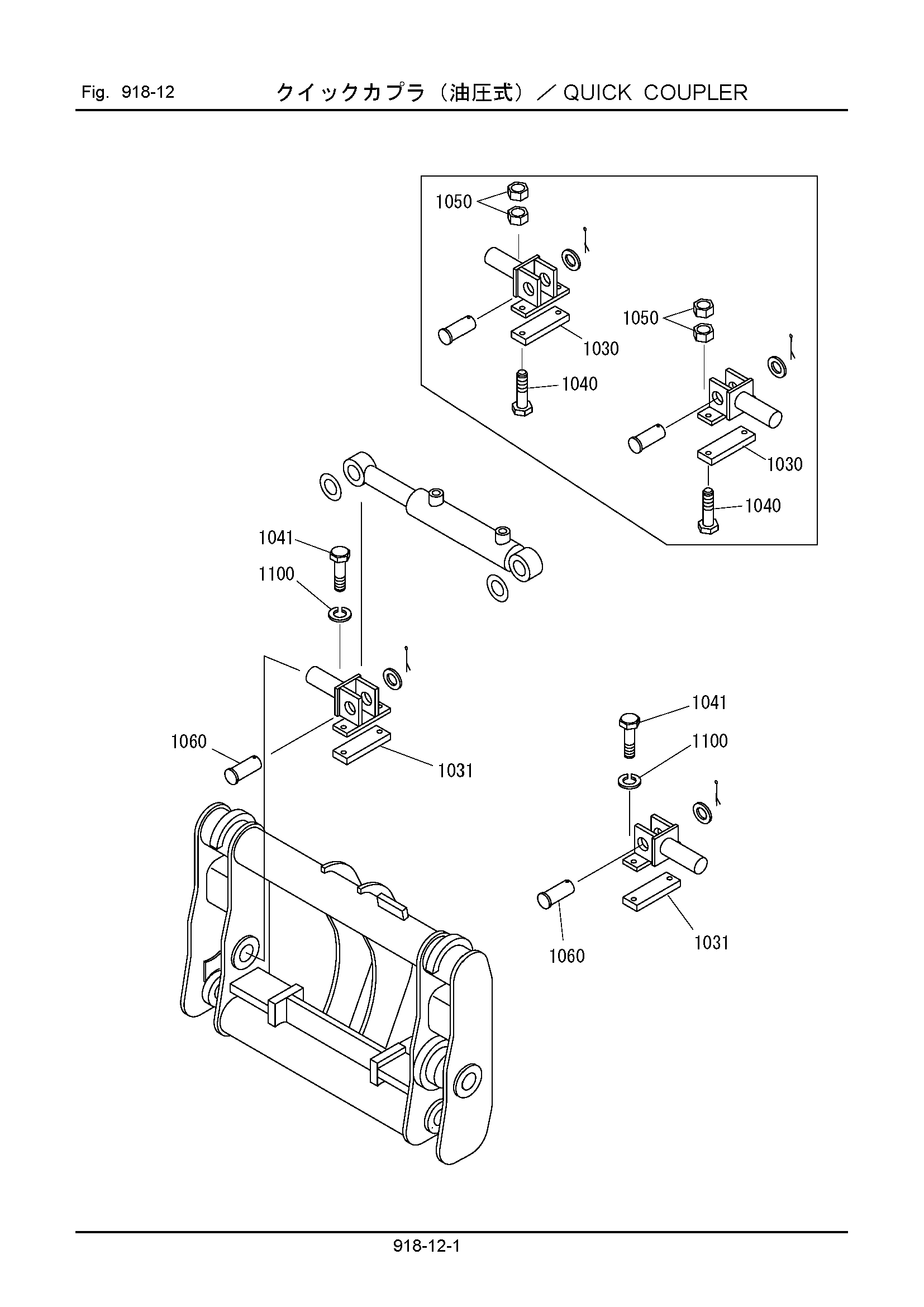

Заводская схема «918-12: Быстрый быстросъёмное устройство» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 305918-12110 | Рама, главный | 1 |
| 1020 | 337918-12120 | Палец | 2 |
| 1030 | 337918-12130 | Пластина | 2 |
| 1031 | 305918-12120 | Пластина | 2 |
| 1040 | 100112-12055 | Болт | 4 |
| 1041 | 100112-12030 | Болт | 4 |
| 1050 | 103312-12100 | Гайка | 8 |
| 1060 | 337918-12140 | Палец | 2 |
| 1070 | 108202-36050 | Шайба | 2 |
| 1080 | 331611-15150 | Проставка | 2 |
| 1090 | 109002-60050 | Палец, разрезной | 2 |
| 1100 | 108002-12030 | W/S | 4 |
| 0020 | 334832-22000 | Гидроцилиндр AS | 1 |
| 0021 | 305918-22000 | Гидроцилиндр AS | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
