87-00: Информационная табличка — HITACHI LX50-7

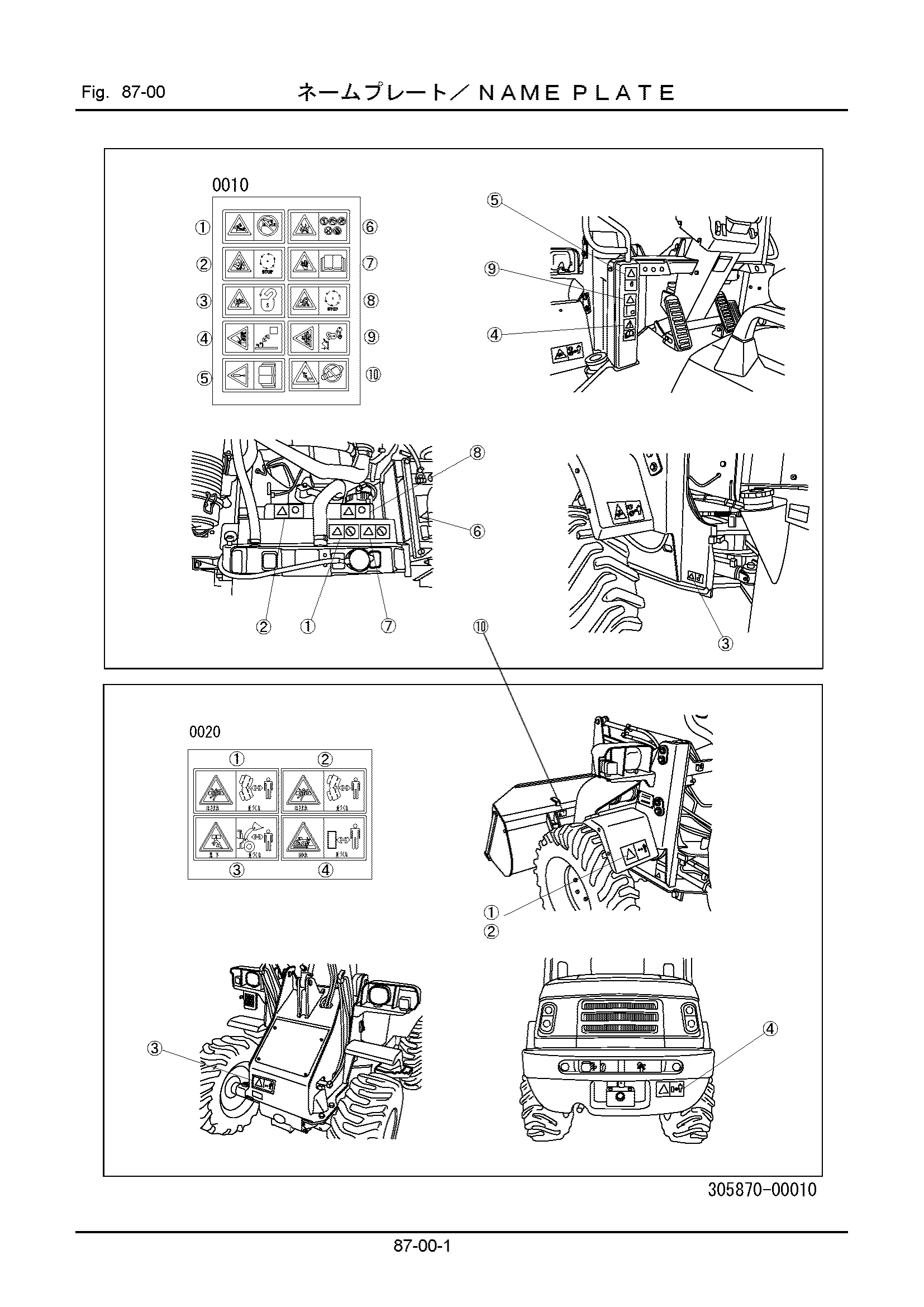

Заводская схема «87-00: Информационная табличка» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 300871-21290 | Лист, предупреждение 1 | 1 |
| 0020 | 300871-21310 | Лист, предупреждение 2 | 1 |
| 0030 | 300871-21380 | Лист, NP 1 | 1 |
| 0040 | 300871-21390 | Лист, NP 2 | 1 |
| 0041 | 300871-21391 | Лист, NP 2 | 1 |
| 0060 | 301871-21260 | Пластина, SS | 1 |
| 0070 | 300871-21450 | Пластина, предупреждение | 1 |
| 1020 | 337871-11130 | Заклёпка | 4 |
| 1030 | 305871-51110 | Пластина, LX50 | 2 |
| 1040 | 302871-51120 | Пластина, ландй | 1 |
| 1050 | 302871-51130 | Пластина, ландй | 1 |
| 1060 | 305871-51160 | Пластина, легал дата | 1 |
| 1070 | 305871-21160 | Пластина, смазка | 1 |
| 1080 | 323876-51130 | Пластина, HITACHI | 1 |
| 1090 | 323876-51140 | Пластина, информационный | 1 |
| 1100 | 314871-21240 | Пластина, выключатель | 1 |
| 1110 | 337871-22240 | Защитный валк | 1 |
| 1120 | 337871-22260 | Защитный валк | 1 |
| 2010 | 301876-56110 | Пластина, ландй | 1 |
| 2020 | 301876-56120 | Пластина, ландй | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
