42-12: Тормоз трубопроводы — HITACHI LX50-7

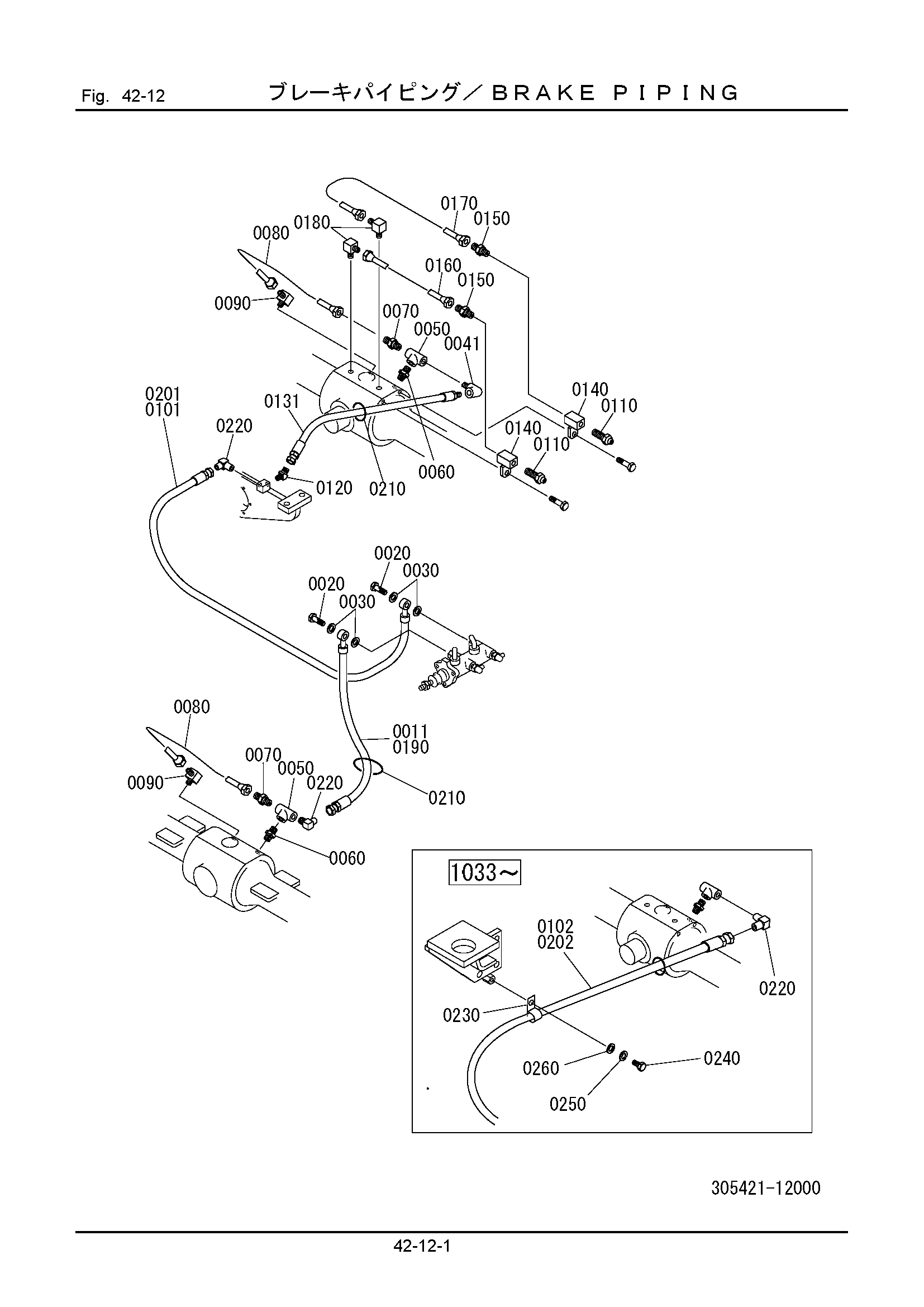

Заводская схема «42-12: Тормоз трубопроводы» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0011 | 305421-12111 | Шланг | 1 |
| 0020 | 339421-12191 | Болт | 2 |
| 0030 | 339421-12210 | Прокладка | 4 |
| 0041 | 123301-02020 | Коннектер | 1 |
| 0050 | 341421-11150 | Тройник | 2 |
| 0060 | 341461-11110 | Ниппель 1/4 | 2 |
| 0070 | 135002-08020 | Разъём | 2 |
| 0080 | 335421-12180 | Трубка | 2 |
| 0090 | 135005-08020 | Угловой штуцер | 2 |
| 0101 | 305421-12121 | Шланг | 1 |
| 0102 | 305421-12122 | Шланг | 1 |
| 0110 | 352351-31880 | Сапун | 2 |
| 0120 | 341421-11120 | Угловой штуцер | 1 |
| 0131 | 128562-06040 | Шланг | 1 |
| 0140 | 339421-12150 | Разъём | 2 |
| 0150 | 135002-06020 | Разъём | 2 |
| 0160 | 339421-12160 | Трубка | 1 |
| 0170 | 339421-12170 | Трубка | 1 |
| 0180 | 135005-06020 | Угловой штуцер | 2 |
| 0190 | 132110-15160 | Трубка, коил | 1 |
| 0201 | 132110-15080 | Трубка, коил | 1 |
| 0202 | 132110-15115 | Трубка, коил | 1 |
| 0210 | 130410-05000 | Хомут, трос | 2 |
| 0220 | 123304-02020 | Угловой штуцер | 2 |
| 0230 | 345461-11160 | Хомут | 1 |
| 0240 | 100112-10020 | Болт | 1 |
| 0250 | 108002-10025 | W/S | 1 |
| 0260 | 108202-10020 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
