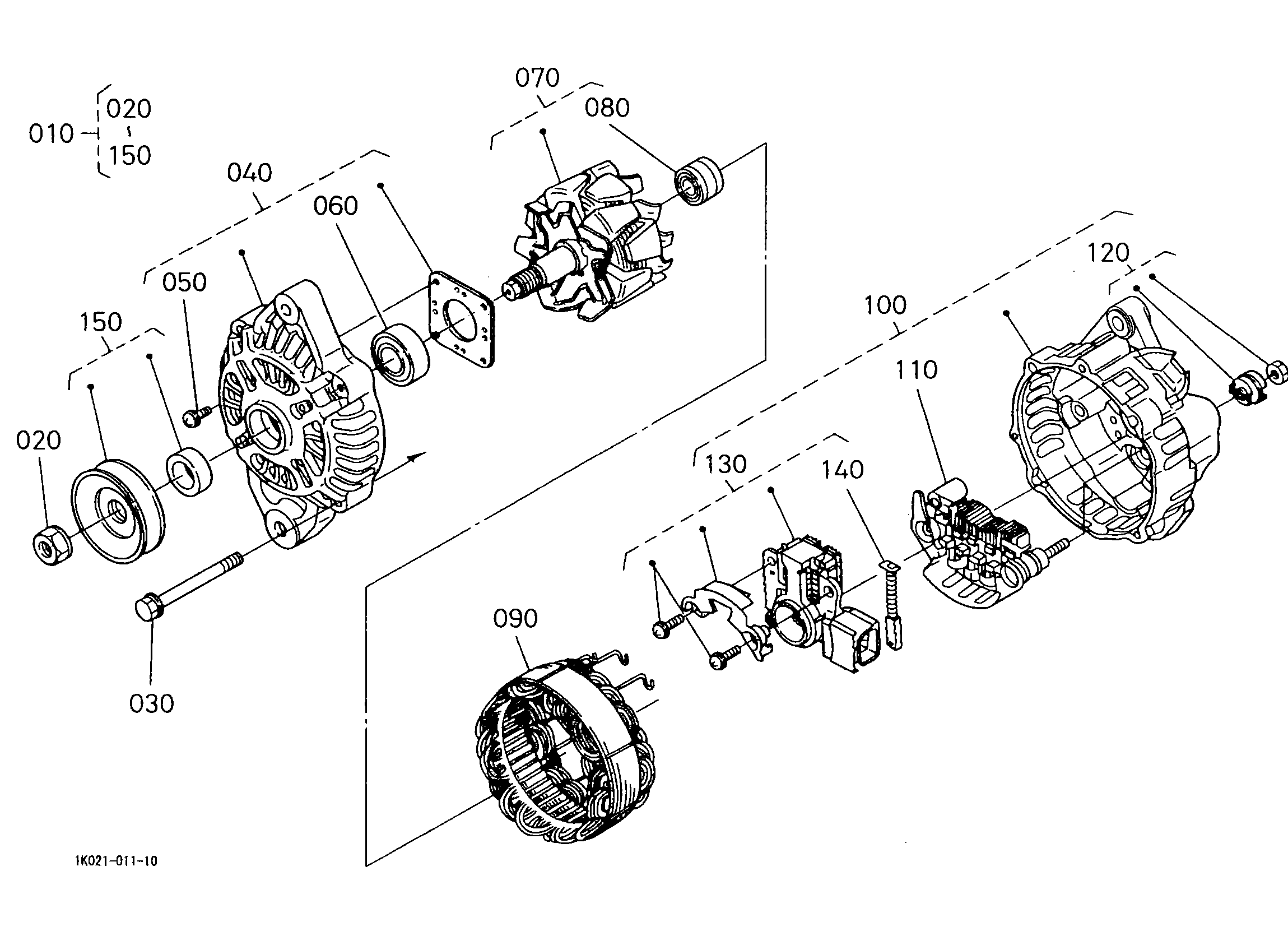

Генератор [компонент детали] — HITACHI LX50-7
Заводская схема «Генератор [компонент детали]» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Генератор [компонент детали] HITACHI LX50-7](/catalog-drawings/ed/edb9db29-e161-425a-b6e9-70d4dfc7ea8c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1K02164010 | В сборе генератор | 1 |
| 020 | KBT1C01092010 | Гайка | 1 |
| 030 | KBT1C01091050 | Комплект, болт | 1 |
| 040 | KBT1G37164020 | В сборе кронштейн, передний | 1 |
| 050 | KBT1C01093010 | Комплект, болт | 1 |
| 060 | KBT1C01064780 | Подшипник | 1 |
| 070 | KBT1K02164120 | В сборе ротор | 1 |
| 080 | KBT1C01064770 | Подшипник | 1 |
| 090 | KBT1G37164080 | В сборе статор | 1 |
| 100 | KBT1K02164060 | В сборе кронштейн, задний | 1 |
| 110 | KBT1K02164850 | В сборе ректифиер | 1 |
| 120 | KBT1G37192030 | Комплект, гайка | 1 |
| 130 | KBT1K02164600 | Комплект, регулятор | 1 |
| 140 | KBT1C01064310 | Комплект, щётка | 1 |
| 150 | KBT1C01064110 | В сборе шкив | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
