42-00: Тормоз трубопроводы — HITACHI LX50-7

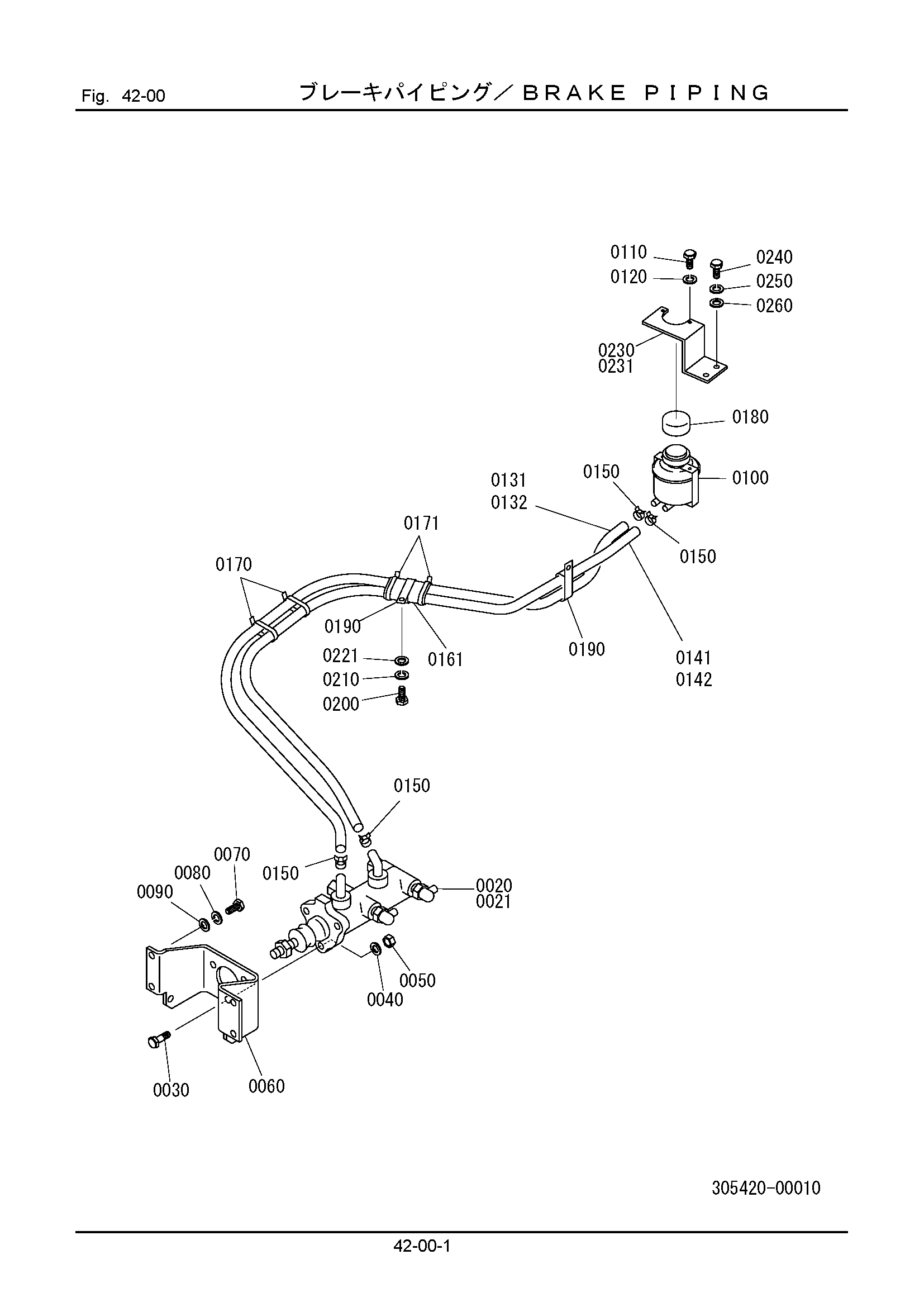

Заводская схема «42-00: Тормоз трубопроводы» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 339421-25001 | Главный кйл.ас. | 1 |
| 0021 | 305421-25000 | Главный кйл.ас. | 1 |
| 0030 | 100112-10035 | Болт | 3 |
| 0040 | 108002-10025 | W/S | 3 |
| 0050 | 103312-10080 | Гайка | 3 |
| 0060 | 305421-00110 | Кронштейн | 1 |
| 0070 | 100112-10020 | Болт | 4 |
| 0080 | 108002-10025 | W/S | 4 |
| 0090 | 108202-10020 | Шайба | 4 |
| 0100 | 334421-26000 | Ресервоир бак AS | 1 |
| 0110 | 100112-06014 | Болт | 2 |
| 0120 | 108002-06015 | W/S | 2 |
| 0131 | 305421-00130 | Шланг | 1 |
| 0132 | 305421-00160 | Шланг | 1 |
| 0141 | 305421-00140 | Шланг | 1 |
| 0142 | 305421-00170 | Шланг | 1 |
| 0150 | 130310-01900 | Хомут, шланг | 4 |
| 0161 | 121120-32100 | Шланг, винйл | 1 |
| 0171 | 130410-05000 | Хомут, трос | 4 |
| 0180 | 339421-00130 | Колпачок, резиновый | 1 |
| 0190 | 342171-21420 | Хомут | 2 |
| 0201 | 100112-10020 | Болт | 2 |
| 0210 | 108002-10025 | W/S | 2 |
| 0220 | 108202-10020 | Шайба | 2 |
| 0230 | 305421-00120 | Кронштейн | 1 |
| 0231 | 305421-00150 | Кронштейн | 1 |
| 0240 | 100112-10025 | Болт | 2 |
| 0250 | 108002-10025 | W/S | 2 |
| 0260 | 108202-10020 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
