51-21: Силовой рулевое управление AS — HITACHI LX50-7

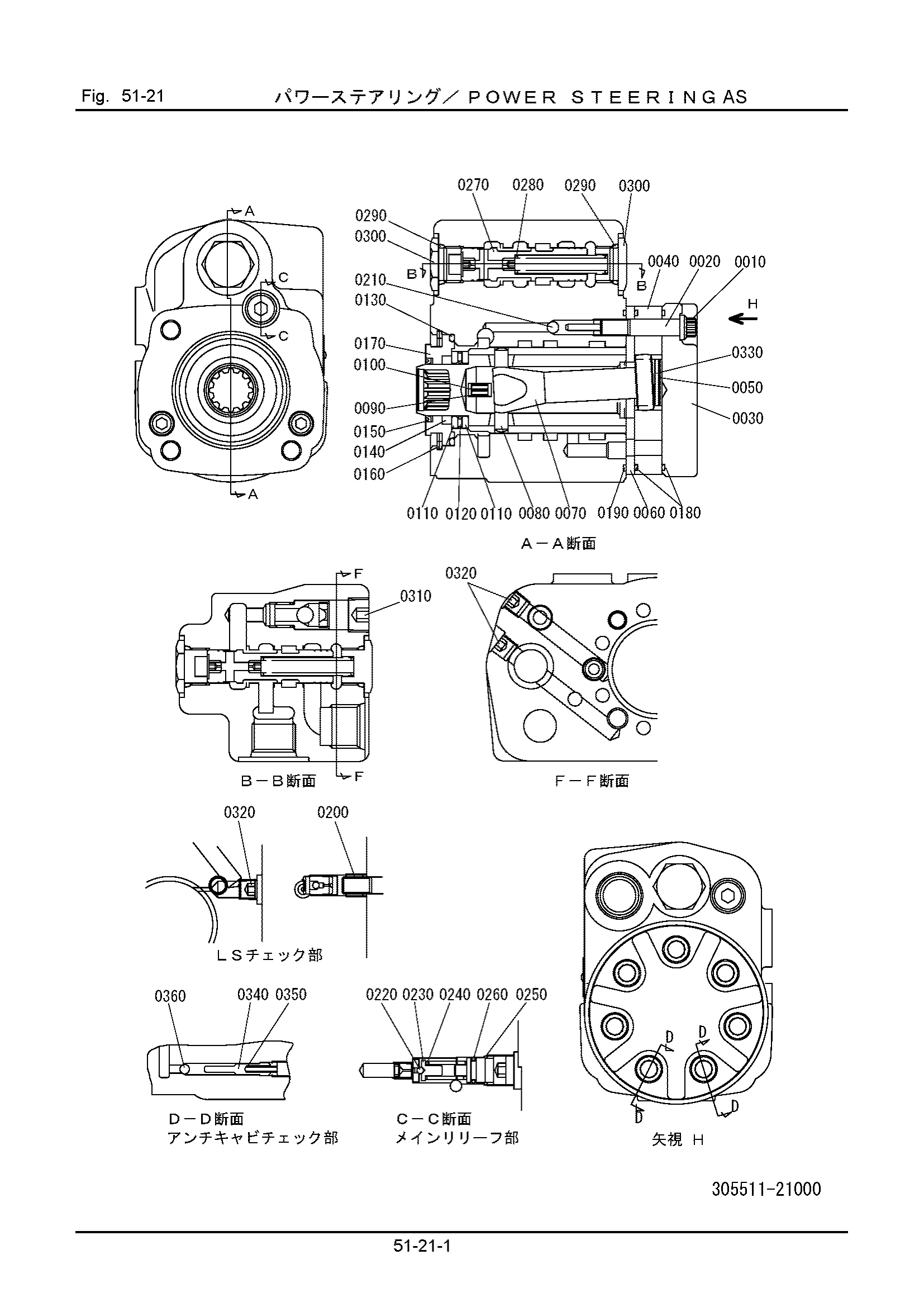

Заводская схема «51-21: Силовой рулевое управление AS» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 305511-21000 | Силовой рулевое управление AS | ||
| 0010 | 314512-21150 | Винт | 6 |
| 0020 | 314512-21170 | Винт, фиксатор | 1 |
| 0030 | 334511-21140 | Колпачок | 1 |
| 0040 | 314512-21120 | Ротор | 1 |
| 0050 | 301516-21110 | Проставка | 1 |
| 0060 | 370511-21130 | Пластина | 1 |
| 0070 | 370511-21120 | Привод | 1 |
| 0080 | 310511-21150 | Палец | 1 |
| 0090 | 310511-21160 | Пружина | 4 |
| 0100 | 310511-21170 | Пружина | 2 |
| 0110 | 370511-21190 | Раке, подшипник | 2 |
| 0120 | 370511-21210 | Неедле, упорный | 1 |
| 0130 | 370511-21250 | Уплотнительное кольцо | 1 |
| 0140 | 301516-21120 | Уплотнение, масляный | 1 |
| 0150 | 370511-21240 | Уплотнение, пыль | 1 |
| 0160 | 370511-21260 | Кольцо, ретаининг | 1 |
| 0170 | 301516-21130 | Втулка | 1 |
| 0180 | 370511-21140 | Уплотнительное кольцо | 2 |
| 0190 | 323511-21160 | Уплотнительное кольцо | 1 |
| 0200 | 323511-21140 | Винт, адаптер | 1 |
| 0210 | 301516-21140 | Шарик | 1 |
| 0220 | 322511-21320 | Шарик | 1 |
| 0230 | 322511-21330 | Направляющая, шарик | 1 |
| 0240 | 322511-21340 | Пружина | 1 |
| 0250 | 301516-21150 | Пробка | 1 |
| 0260 | 120011-01000 | Уплотнительное кольцо | 1 |
| 0270 | 301516-21160 | Золотник AS | 1 |
| 0280 | 301511-21310 | Пружина | 1 |
| 0290 | 120011-01600 | Уплотнительное кольцо | 2 |
| 0300 | 322511-21380 | Пробка | 2 |
| 0310 | 301516-21170 | Пробка | 1 |
| 0320 | 301516-21180 | Пробка | 3 |
| 0330 | 305511-21110 | Проставка | 1 |
| 0340 | 339511-21130 | Пробка, фиксатор | 2 |
| 0350 | 339511-21140 | Пружина | 2 |
| 0360 | 339511-21150 | Шарик | 2 |
| 301516-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
