83-13: Гидроцилиндр — HITACHI LX50-7

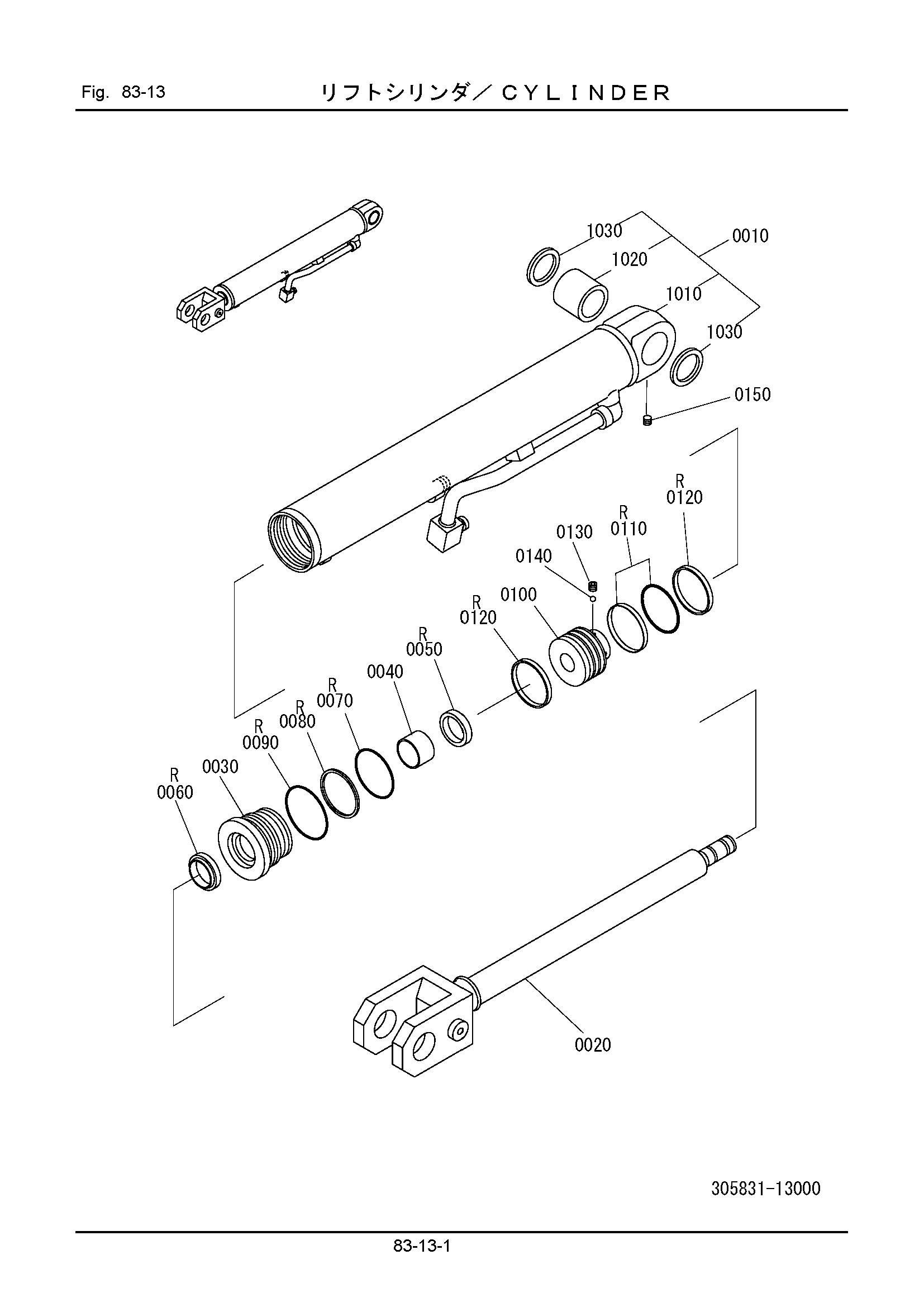

Заводская схема «83-13: Гидроцилиндр» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 305831-13000 | Гидроцилиндр AS | 2 | |
| 0010 | 305831-13110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 305831-11130 | Втулка | 1 |
| 1030 | 305831-11320 | Стеклоочиститель кольцо | 2 |
| 0020 | 305831-13150 | Поршень шток | 1 |
| 0030 | 373541-21150 | Головка, гидроцилиндр. | 1 |
| 0040 | 373541-21160 | Втулка | 1 |
| 0050 | 311831-11210 | U кольцо | 1 |
| 0060 | 373541-21170 | Кольцо, стеклоочиститель | 1 |
| 0070 | 120012-08000 | Уплотнительное кольцо | 1 |
| 0080 | 373541-21180 | Задний UP кольцо | 1 |
| 0090 | 120002-08500 | Уплотнительное кольцо | 1 |
| 0100 | 373541-21210 | Поршень | 1 |
| 0110 | 373541-21220 | Уплотнение кольцо AS. | 1 |
| 0120 | 373541-21250 | Кольцо, скольжение | 2 |
| 0130 | 337831-11330 | Комплект винт | 1 |
| 0140 | 360541-21330 | Шарик, стальной | 1 |
| 0150 | 343831-11290 | Пробка | 1 |
| 373541-99110 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
