12-53: Фонарь — HITACHI LX50-7

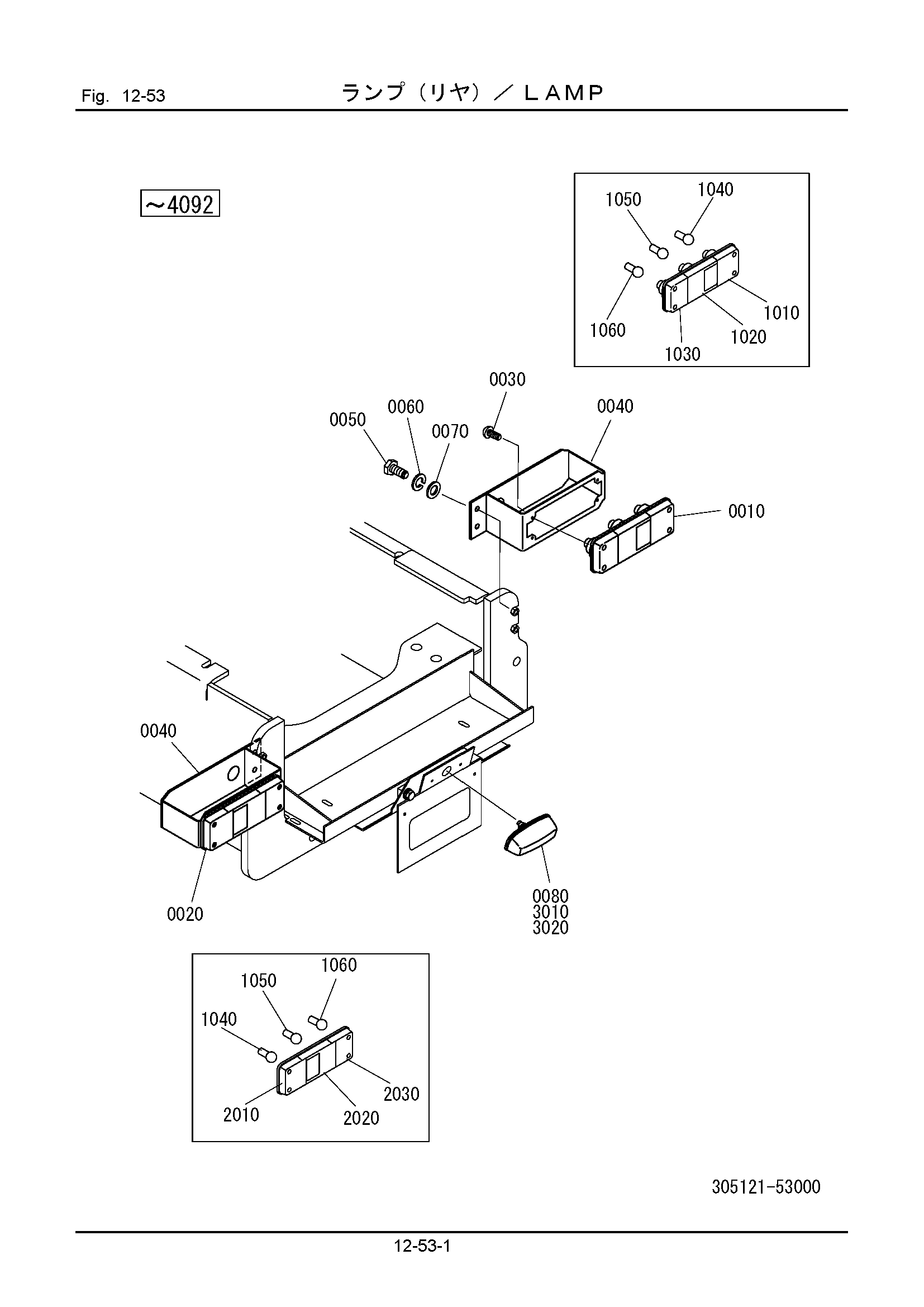

Заводская схема «12-53: Фонарь» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 310121-53120 | Фонарь, комбинированный правый | 1 |
| 1010 | 323121-98140 | Рассеиватель | 1 |
| 1020 | 323121-98150 | Рассеиватель | 1 |
| 1030 | 323121-98160 | Рассеиватель | 1 |
| 1040 | 314121-98120 | Лампа, 24V25W | 1 |
| 1050 | 314121-98130 | Лампа24V25/10W | 1 |
| 1060 | 352111-98110 | Лампа, 24V12W | 1 |
| 0020 | 310121-53110 | Фонарь, комбинатион.л.х | 1 |
| 2010 | 323121-98110 | Рассеиватель | 1 |
| 2020 | 323121-98120 | Рассеиватель | 1 |
| 2030 | 323121-98130 | Рассеиватель | 1 |
| 0030 | 101002-05030 | Винт | 8 |
| 0040 | 305121-53110 | Кронштейн | 2 |
| 0050 | 100112-10050 | Болт | 4 |
| 0060 | 108002-10025 | W/S | 4 |
| 0070 | 108202-10020 | Шайба | 4 |
| 0080 | 352121-22181 | Фонарь, ликенке | 1 |
| 3010 | 352121-98230 | Рассеиватель | 1 |
| 3020 | 352111-98110 | Лампа, 24V12W | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
