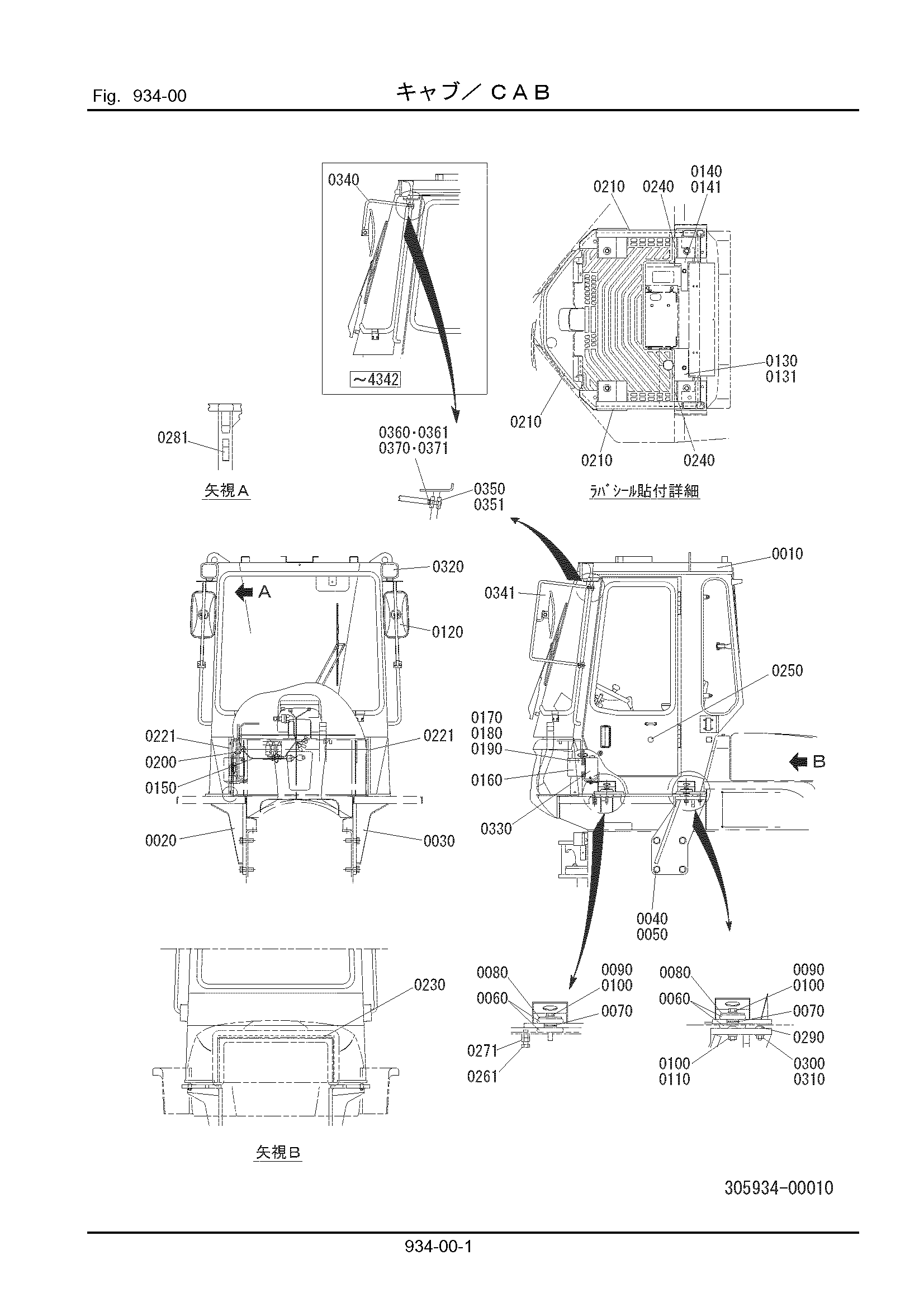

934-00: Кабина — HITACHI LX50-7

Заводская схема «934-00: Кабина» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	305934-10000	ROPS кабина AS	1
0020	305651-41120	Кронштейн	1
0030	305651-41130	Кронштейн	1
0040	100112-24080	Болт	8
0050	321811-11120	Шайба	8
0060	337934-10110	Резиновая прокладка	8
0070	337934-10120	Втулка	4
0080	337011-00140	Шайба	4
0090	100112-16100	Болт	4
0100	550811-11440	Шайба	6
0110	103312-16130	Гайка	2
0120	336621-13150	Зеркало, задний	2
0130	305935-10111	Резиновый, спонг	1
0131	305935-20130	Резиновый, спонг	1
0140	305935-10121	Резиновый, спонг	1
0141	305935-20140	Резиновый, спонг	1
0150	323935-60110	Жгут проводов	1
0160	305935-10160	Кронштейн	1
0170	100112-12025	Болт	2
0180	108002-12030	W/S	2
0190	108202-12025	Шайба	2
0200	130410-05000	Хомут, трос	4
0210	302935-10110	Уплотнение, резиновый	3
0221	146131-11043	Уплотнение, резиновый	2
0230	305935-19110	Уплотнение, резиновый	1
0240	146111-11025	Уплотнение, резиновый	2
0250	360871-34490	Пластина	2
0261	100112-16050	Болт	2
0271	103312-16130	Гайка	2
0281	305651-41140	Лист, информационный	1
0290	323651-21150	Болт	4
0300	360621-11160	Шайба	4
0310	103312-12100	Гайка	4
0320	305935-18110	Фонарь	2
0330	305935-18140	Бак, шайба	1
0340	302934-10110	Стойка, зеркало	2
0341	305935-11150	Стойка, зеркало	2
0350	302934-10120	Хомут	2
0351	302934-10120	Хомут	4
0360	100112-08040	Болт	4
0361	100112-08040	Болт	8
0370	108002-08020	W/S	4
0371	108002-08020	W/S	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
