81-10: Ковш группа — HITACHI LX50-7

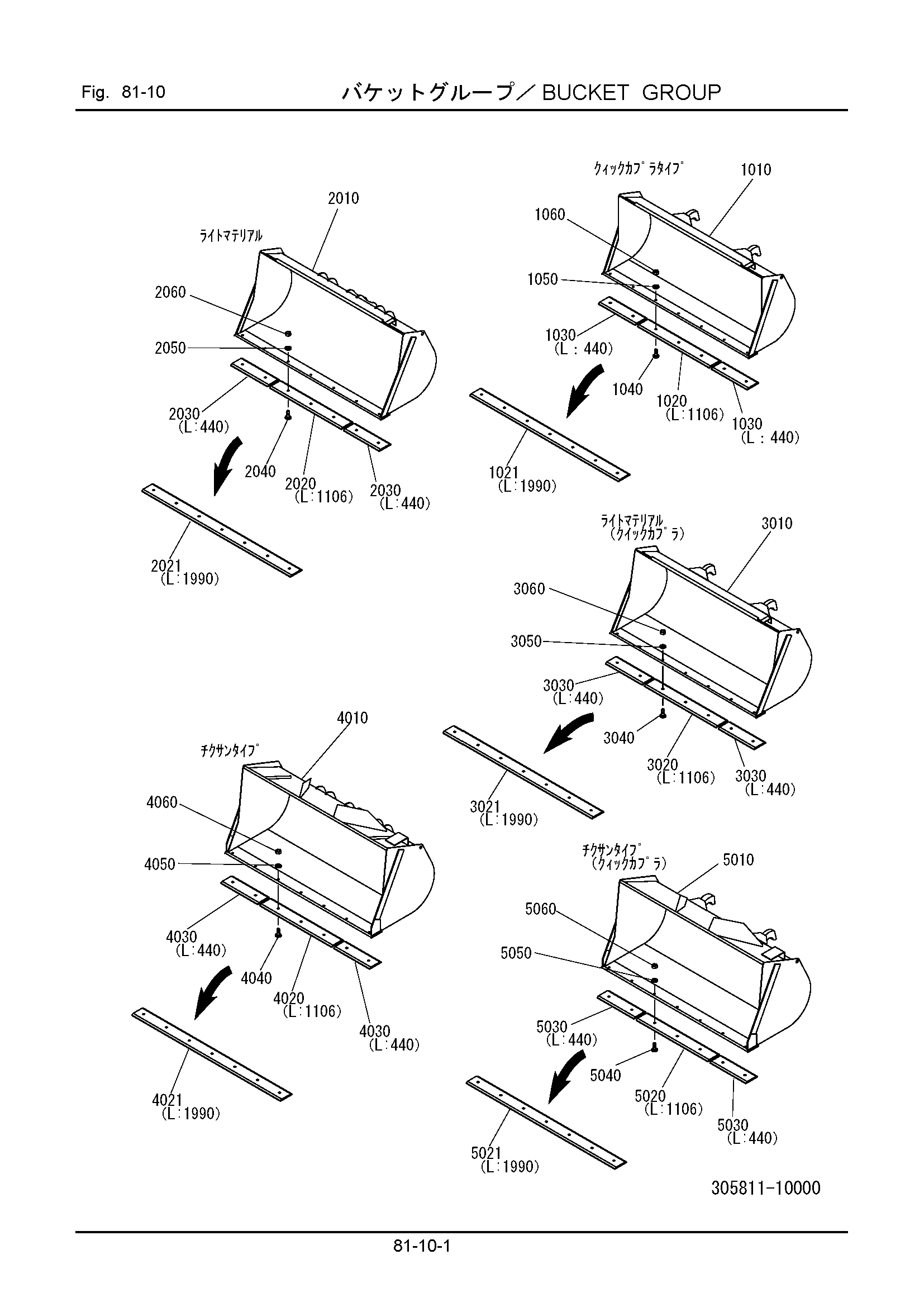

Заводская схема «81-10: Ковш группа» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 305811-22100 | Ковш 0.9m3 | 1 |
| 1020 | 339811-91110 | Кромка | 1 |
| 1021 | 305812-91110 | Кромка | 1 |
| 1030 | 339811-91120 | Кромка | 2 |
| 1040 | 334811-91130 | Болт | 7 |
| 1050 | 550811-11440 | Шайба | 7 |
| 1060 | 103312-16130 | Гайка | 7 |
| 2010 | 305811-31100 | Ковш 1.0m3 | 1 |
| 2020 | 339811-91110 | Кромка | 1 |
| 2021 | 305812-91110 | Кромка | 1 |
| 2030 | 339811-91120 | Кромка | 2 |
| 2040 | 334811-91130 | Болт | 7 |
| 2050 | 550811-11440 | Шайба | 7 |
| 2060 | 103312-16130 | Гайка | 7 |
| 3010 | 305811-32100 | Ковш 1.0m3 | 1 |
| 3020 | 339811-91110 | Кромка | 1 |
| 3021 | 305812-91110 | Кромка | 1 |
| 3030 | 339811-91120 | Кромка | 2 |
| 3040 | 334811-91130 | Болт | 7 |
| 3050 | 550811-11440 | Шайба | 7 |
| 3060 | 103312-16130 | Гайка | 7 |
| 4010 | 339811-31110 | Ковш 1.2m3 | 1 |
| 4020 | 339811-91110 | Кромка | 1 |
| 4021 | 305812-91110 | Кромка | 1 |
| 4030 | 339811-91120 | Кромка | 2 |
| 4040 | 334811-91130 | Болт | 7 |
| 4050 | 550811-11440 | Шайба | 7 |
| 4060 | 103312-16130 | Гайка | 7 |
| 5010 | 339811-44110 | Ковш 1.2m3 | 1 |
| 5020 | 339811-91110 | Кромка | 1 |
| 5021 | 305812-91110 | Кромка | 1 |
| 5030 | 339811-91120 | Кромка | 2 |
| 5040 | 334811-91130 | Болт | 7 |
| 5050 | 550811-11440 | Шайба | 7 |
| 5060 | 103312-16130 | Гайка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
