51-00: Рулевое управление — HITACHI LX50-7

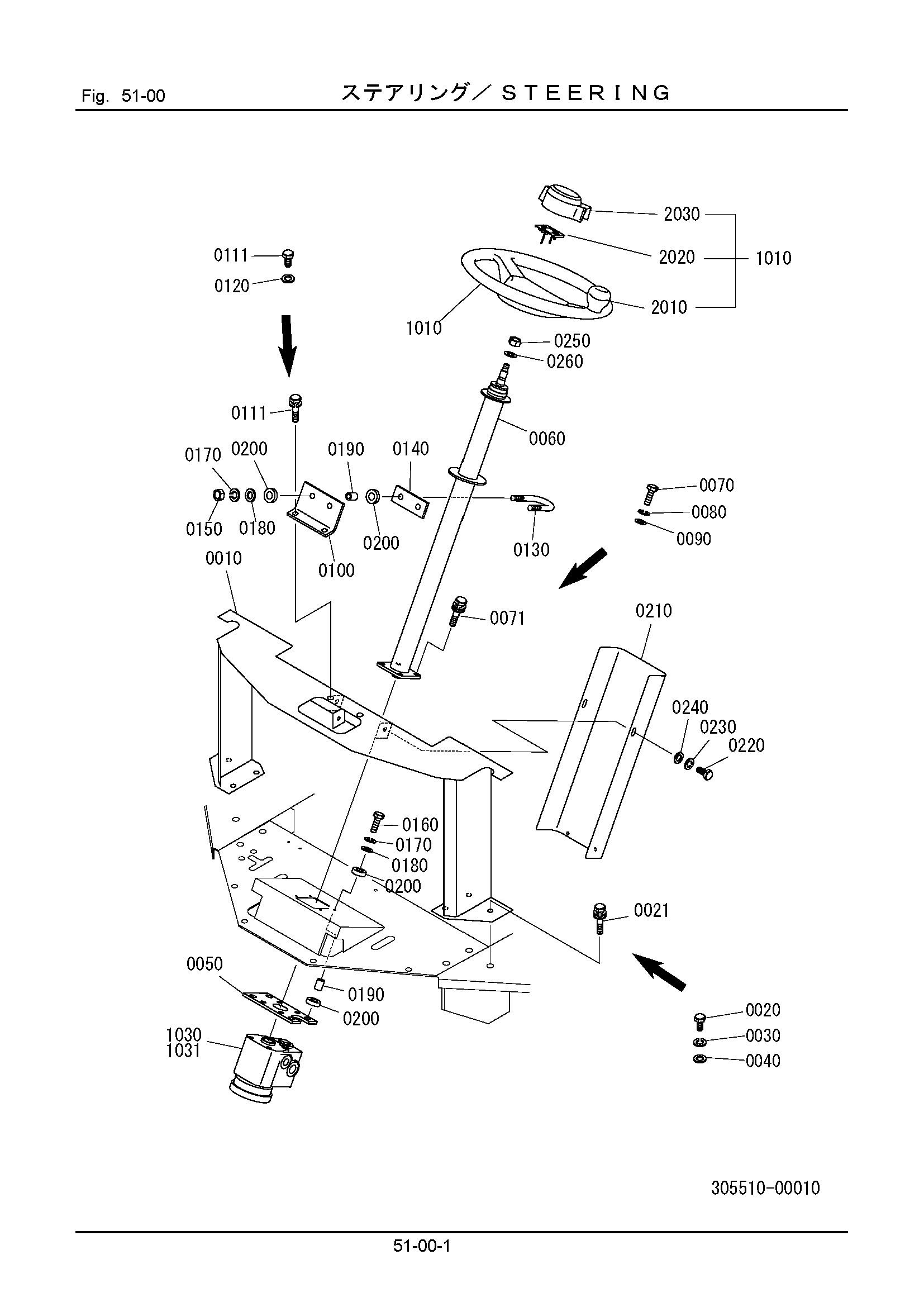

Заводская схема «51-00: Рулевое управление» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301516-11000 | Рулевое управление колесо AS | 1 |
| 2020 | 301516-11120 | Контакт комплект | 1 |
| 2030 | 301516-11130 | Накладка | 1 |
| 0010 | 301516-12110 | Опора, рулевое управление | 1 |
| 0020 | 100112-12025 | Болт | 6 |
| 0021 | 102312-12030 | Болт, с шайбой | 6 |
| 0030 | 108002-12030 | W/S | 6 |
| 0040 | 108202-12025 | Шайба | 6 |
| 0050 | 301516-12120 | Пластина | 1 |
| 0060 | 301516-12200 | Колумн AS | 1 |
| 0070 | 100112-10030 | Болт | 3 |
| 0071 | 102212-10030 | Болт, с шайбой | 3 |
| 0080 | 108002-10025 | W/S | 3 |
| 0090 | 108202-10020 | Шайба | 3 |
| 0100 | 301516-12130 | Кронштейн | 1 |
| 0111 | 100112-10025 | Болт | 2 |
| 0112 | 102112-10025 | Болт, с шайбой | 2 |
| 0120 | 108002-10025 | W/S | 2 |
| 0130 | 301516-12150 | Болт, U | 1 |
| 0140 | 301516-12140 | Пластина | 1 |
| 0150 | 103312-10080 | Гайка | 2 |
| 0161 | 100112-10040 | Болт | 4 |
| 0170 | 108002-10025 | W/S | 6 |
| 0180 | 322621-11350 | Шайба | 6 |
| 0190 | 360621-13160 | Проставка | 6 |
| 0200 | 323511-12190 | Резиновая прокладка | 12 |
| 0210 | 301516-12160 | Крышка | 1 |
| 0220 | 100112-08020 | Болт | 4 |
| 0230 | 108002-08020 | W/S | 4 |
| 0240 | 108202-08016 | Шайба | 4 |
| 0250 | 104512-14110 | Гайка | 1 |
| 0260 | 108202-14025 | Шайба | 1 |
| 1030 | 305511-21000 | Силовой рулевое управление AS | 1 |
| 1031 | 305511-21001 | Силовой рулевое управление AS | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
