12-52: Электрооборудование — HITACHI LX50-7

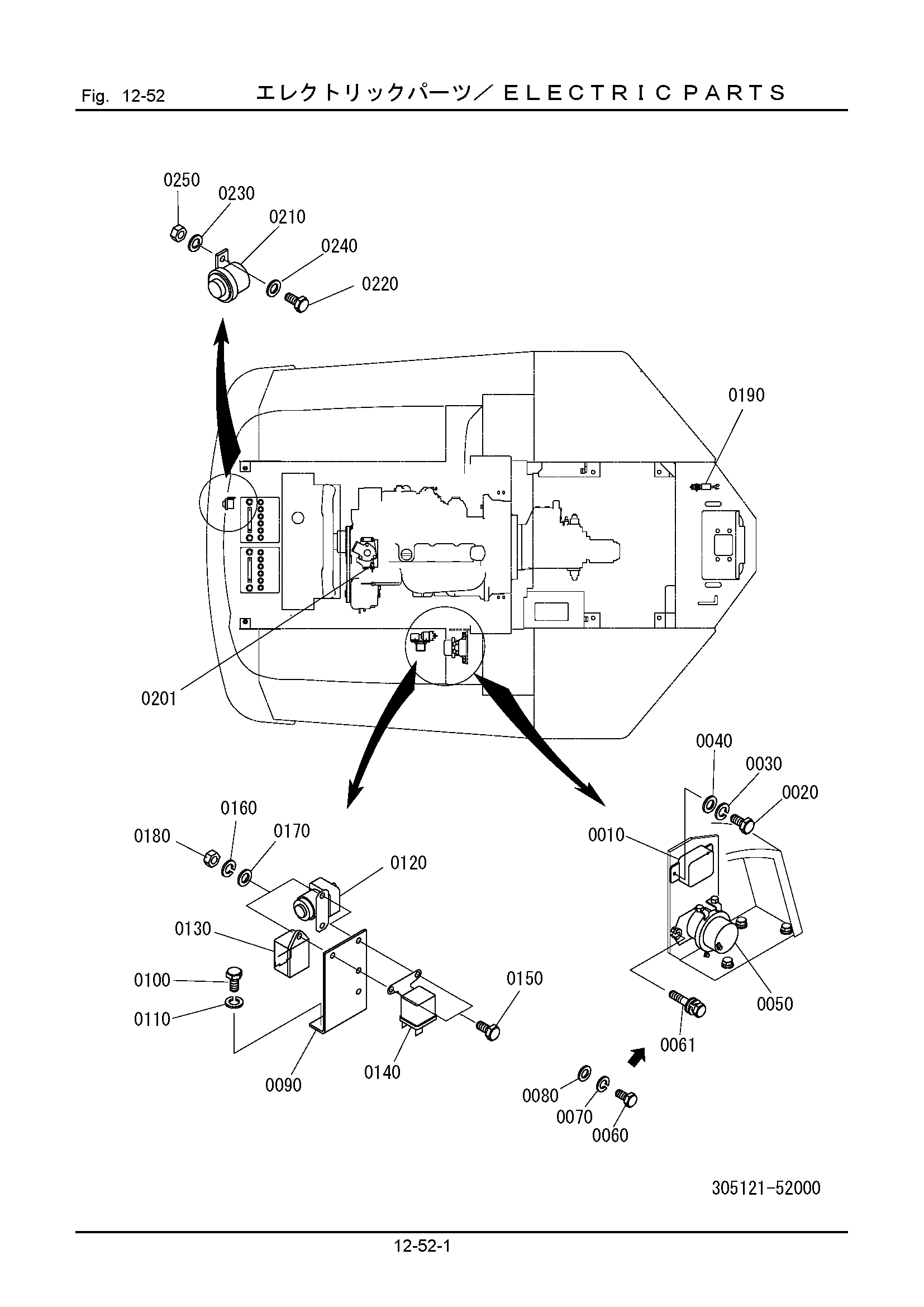

Заводская схема «12-52: Электрооборудование» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 305121-52110 | Блок, защитный | 1 |
| 0020 | 100112-06020 | Болт | 4 |
| 0030 | 108002-06015 | W/S | 4 |
| 0040 | 108202-06016 | Шайба | 4 |
| 0050 | 305121-52150 | Реле, аккумулятор | 1 |
| 0060 | 100112-08030 | Болт | 2 |
| 0061 | 102212-08030 | Болт | 2 |
| 0070 | 108002-08020 | W/S | 2 |
| 0080 | 108202-08016 | Шайба | 2 |
| 0090 | 305121-52160 | Кронштейн | 1 |
| 0100 | 100112-08020 | Болт | 2 |
| 0110 | 108002-08020 | W/S | 2 |
| 0120 | 305121-52120 | Реле | 1 |
| 0130 | 305121-52130 | Таймер, фонарь | 1 |
| 0140 | 305121-52140 | Реле | 1 |
| 0150 | 100112-06020 | Болт | 2 |
| 0160 | 108002-06015 | W/S | 2 |
| 0170 | 108202-06016 | Шайба | 2 |
| 0180 | 103312-06050 | Гайка | 2 |
| 0190 | 323126-52140 | Выключатель | 1 |
| 0201 | 352121-11270 | Сендер, водяной темп. | 1 |
| 0210 | 301126-52120 | Зуммер | 1 |
| 0220 | 100112-08020 | Болт | 1 |
| 0230 | 108002-08020 | W/S | 1 |
| 0240 | 108202-08016 | Шайба | 1 |
| 0250 | 103312-08065 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
