65-00: Авнинг — HITACHI LX50-7

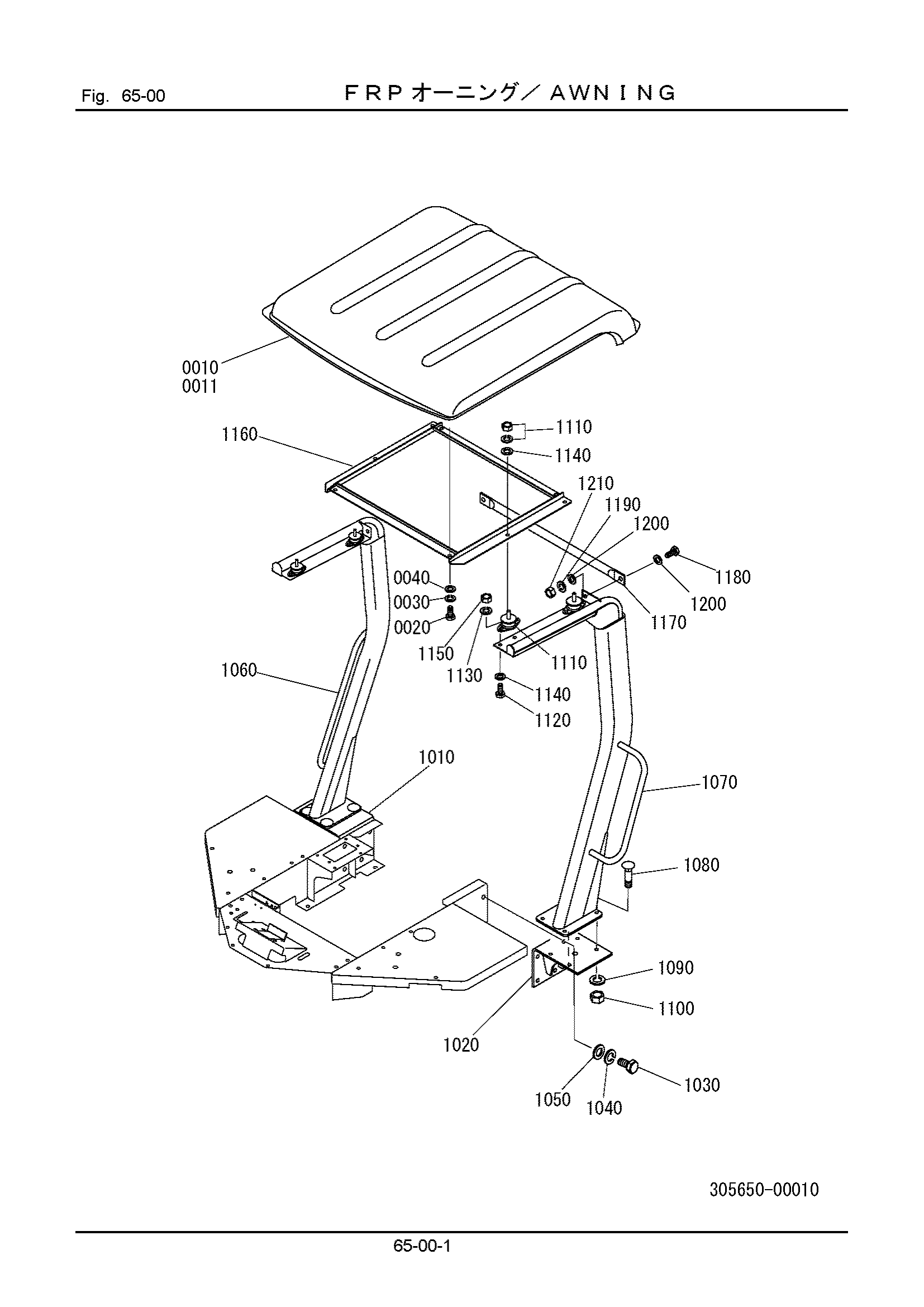

Заводская схема «65-00: Авнинг» для HITACHI LX50-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301656-11110 | Рооф | 1 |
| 0011 | 323651-11110 | Рооф | 1 |
| 0020 | 100112-12025 | Болт | 4 |
| 0030 | 108002-12030 | W/S | 4 |
| 0040 | 360621-11160 | Шайба | 4 |
| 1010 | 305651-21130 | Кронштейн правый. | 1 |
| 1020 | 305651-21140 | Кронштейн левый. | 1 |
| 1030 | 100112-16040 | Болт | 8 |
| 1040 | 108002-16040 | W/S | 8 |
| 1050 | 108202-16030 | Шайба | 8 |
| 1060 | 305651-21110 | LEG | 1 |
| 1070 | 305651-21120 | LEG | 1 |
| 1080 | 323651-21150 | Болт | 8 |
| 1090 | 108002-12030 | W/S | 8 |
| 1100 | 103312-12100 | Гайка | 8 |
| 1110 | 341121-11180 | Резиновый, амортизатор | 4 |
| 1120 | 100112-10025 | Болт | 8 |
| 1130 | 108002-10025 | W/S | 8 |
| 1140 | 322621-11350 | Шайба | 12 |
| 1150 | 103312-10080 | Гайка | 8 |
| 1160 | 339651-21150 | Опора | 1 |
| 1170 | 339651-21160 | Трубка | 1 |
| 1180 | 100112-12030 | Болт | 2 |
| 1190 | 108002-12030 | W/S | 2 |
| 1200 | 360621-11160 | Шайба | 4 |
| 1210 | 103312-12100 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX50-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
