Двигатель проводка — HITACHI LX450-7

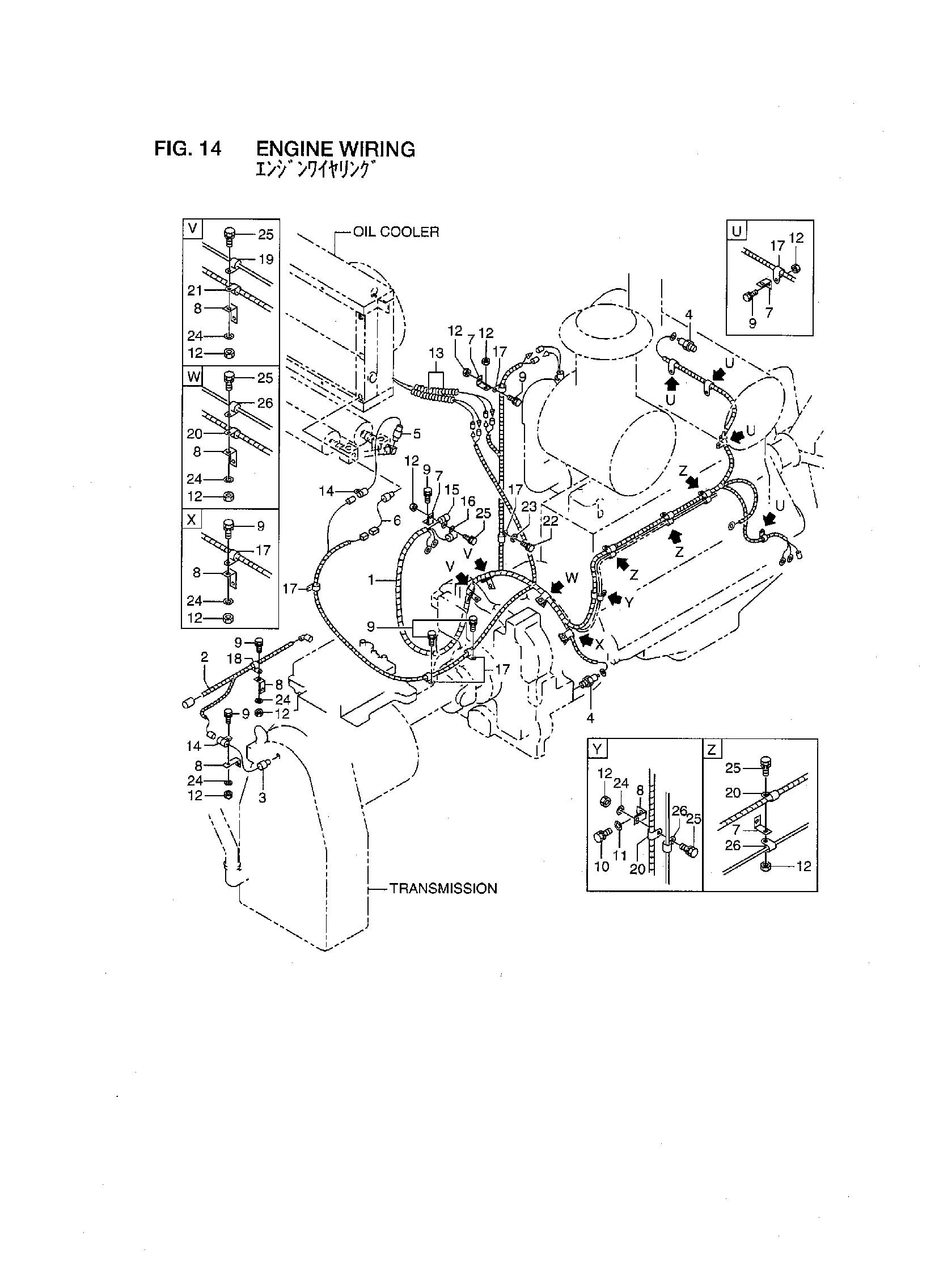

Заводская схема «Двигатель проводка» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26922-42061 | Провод жгут проводов, двигатель | 1 |
| - | 26922-42062 | Провод жгут проводов, двигатель | 1 |
| - | 26922-42061 | Провод жгут проводов, двигатель | 1 |
| - | 26922-42062 | Провод жгут проводов, двигатель | 1 |
| 2 | 26922-42071 | Провод жгут проводов, трансмиссия | 1 |
| 3 | 16402-54331 | Датчик | 1 |
| 4 | 26662-42461 | Датчик, термостатический | 2 |
| 5 | 26752-42161 | Выключатель, давление | 1 |
| 6 | 21772-44121 | Выключатель, термостатический | 1 |
| 7 | 26612-42081 | Кронштейн | 9 |
| 8 | 26812-42751 | Стойка | 7 |
| 9 | 01183-10020 | Болт с шайбой | 11 |
| 10 | 01100-12020 | Болт | 1 |
| 11 | 02010-00012 | Шайба | 1 |
| 12 | 01401-00010 | Гайка | 17 |
| 13 | 04762-10020 | Трубка, корругате | 2 |
| 14 | 26602-42941 | Зажим | 2 |
| 15 | 26602-42961 | Зажим | 1 |
| - | 26602-42971 | Зажим | 1 |
| - | 26602-42961 | Зажим | 1 |
| - | 26602-42971 | Зажим | 1 |
| 16 | 26602-42971 | Зажим | 1 |
| 17 | 26752-42621 | Зажим | 11 |
| 18 | 26752-42631 | Зажим | 1 |
| 19 | 26752-42641 | Зажим | 2 |
| - | 26752-42671 | Зажим | 2 |
| - | 26752-42641 | Зажим | 2 |
| - | 26752-42671 | Зажим | 2 |
| 20 | 26752-42661 | Зажим | 5 |
| 21 | 26752-42681 | Зажим | 2 |
| 22 | 01100-10020 | Болт | 1 |
| 23 | 02010-00010 | Шайба | 1 |
| 24 | 02000-00010 | Шайба | 7 |
| 25 | 01183-10025 | Болт с шайбой | 8 |
| 26 | 26752-42621 | Зажим | 5 |
| - | 26752-42661 | Зажим | 5 |
| - | 26752-42621 | Зажим | 5 |
| - | 26752-42661 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
