Кондиционер(1/2) — HITACHI LX450-7

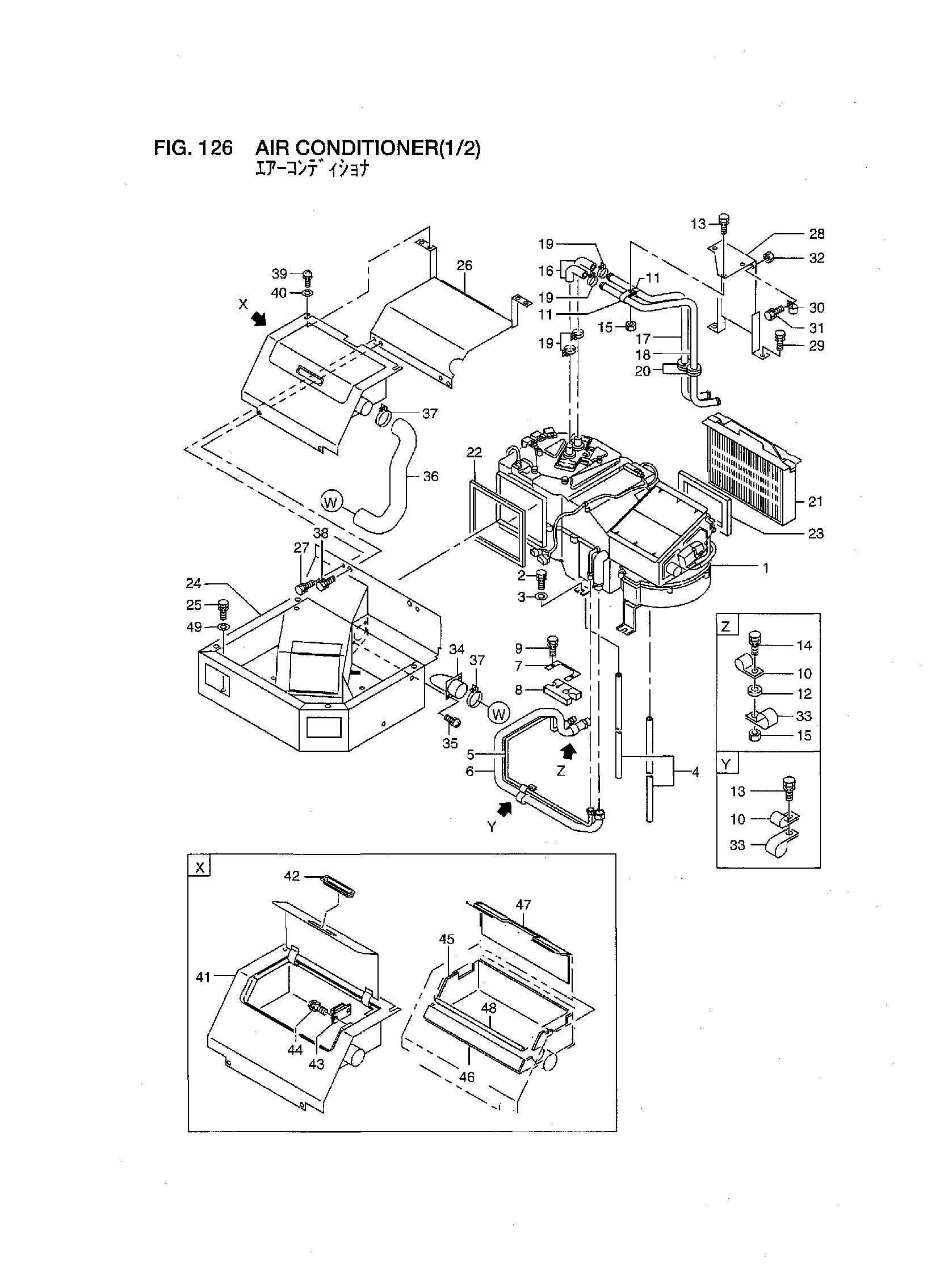

Заводская схема «Кондиционер(1/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26756-71091	Кондиционер блок	1
2	01183-10020	Болт с шайбой	4
3	02000-00010	Шайба	4
4	26756-76031	Шланг, дренажный	2
5	26756-75571	Трубка	1
6	26756-75581	Трубка	1
7	26752-42511	Пластина	1
8	26756-75791	Резиновая прокладка	1
9	01183-10016	Болт с шайбой	2
10	26602-42031	Зажим	2
11	26602-42091	Зажим	2
12	26702-42341	Проставка	1
13	01183-10020	Болт с шайбой	2
14	01183-10040	Болт с шайбой	1
15	01401-00010	Гайка	2
16	26756-75771	Шланг	2
17	26826-72111	Трубка	1
18	26826-72121	Трубка	1
19	24067-62261	Зажим	4
20	26756-75631	Уплотнительная втулка	2
21	26756-75551	Фильтр	1
22	03510-15075	Спонге	1
23	03510-15060	Спонге	1
24	26766-71191	Базовый, сиденье	1
25	01183-10020	Болт с шайбой	6
26	26766-75751	Кронштейн	1
27	01183-08016	Болт с шайбой	4
28	26756-71211	Кронштейн	1
29	01183-10025	Болт с шайбой	2
30	26602-42071	Зажим	1
31	01183-10020	Болт с шайбой	1
32	01401-00010	Гайка	1
33	26602-42101	Зажим	2
34	26766-75791	Трубка	1
35	01033-06016	Винт и шайба	2
36	26766-75781	Шланг, дефростер	1
37	04911-00046	Зажим, шланг	2
38	01183-08020	Болт с шайбой	2
39	01033-06016	Винт и шайба	2
40	02000-00008	Шайба	2
A	26766-70131	Коол короб в сборе	1
41	26766-71181	Короб, коол	1
42	26766-75701	Рукоятка	1
43	26756-75031	Латкх, магнетик	1
44	01033-03010	Винт и шайба	2
45	26766-75721	Коврик	1
46	26766-75731	Коврик	1
47	26766-75711	Коврик	1
48	26766-75741	Прокладка, резиновый	1
49	26606-52721	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
