Кондиционер трубопроводы — HITACHI LX450-7

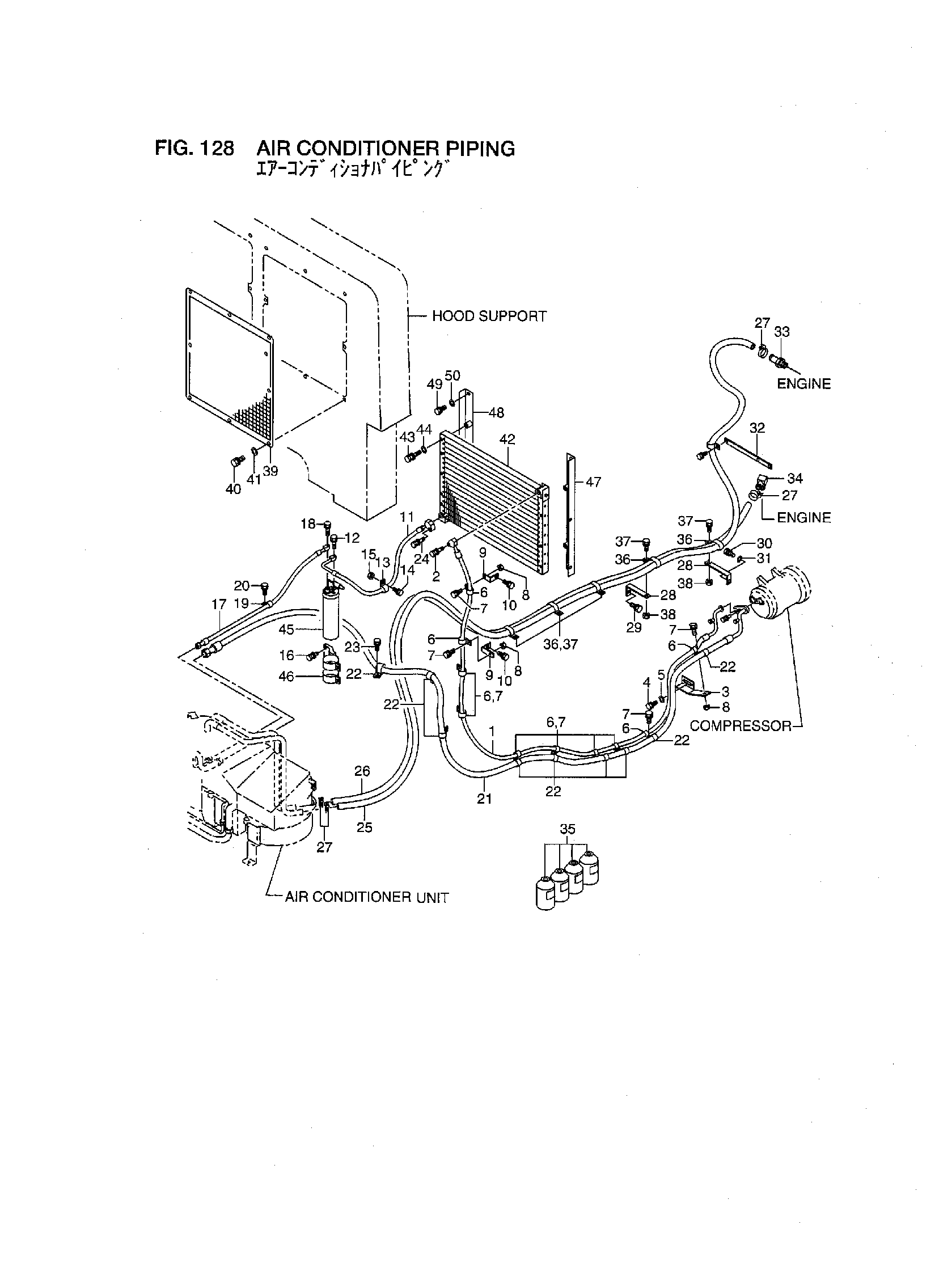

Заводская схема «Кондиционер трубопроводы» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26926-72301 | Шланг | 1 |
| 2 | 01183-08035 | Болт с шайбой | 1 |
| 3 | 26926-72271 | Кронштейн | 1 |
| 4 | 01183-10020 | Болт с шайбой | 1 |
| 5 | 02000-00010 | Шайба | 1 |
| 6 | 26602-42101 | Зажим | 10 |
| 7 | 01183-10020 | Болт с шайбой | 10 |
| 8 | 01401-00010 | Гайка | 3 |
| 9 | 26815-42331 | Стойка | 2 |
| 10 | 01183-10020 | Болт с шайбой | 2 |
| 11 | 26926-72311 | Шланг | 1 |
| 12 | 01183-06025 | Болт с шайбой | 1 |
| 13 | 26602-42081 | Зажим | 1 |
| 14 | 01183-10020 | Болт с шайбой | 1 |
| 15 | 01401-00010 | Гайка | 1 |
| 16 | 01183-08016 | Болт с шайбой | 2 |
| 17 | 26926-72321 | Шланг | 1 |
| 18 | 01183-06025 | Болт с шайбой | 1 |
| 19 | 26602-42081 | Зажим | 1 |
| 20 | 01183-10016 | Болт с шайбой | 1 |
| 21 | 26926-72331 | Шланг | 1 |
| 22 | 26602-42111 | Зажим | 9 |
| 23 | 01183-10020 | Болт с шайбой | 2 |
| 24 | 01183-08035 | Болт с шайбой | 1 |
| 25 | 26926-72341 | Шланг | 1 |
| 26 | 26926-72351 | Шланг | 1 |
| 27 | 24067-62251 | Зажим | 4 |
| 28 | 26826-72021 | Кронштейн | 2 |
| 29 | 01183-10020 | Болт с шайбой | 1 |
| 30 | 01100-10025 | Болт | 1 |
| 31 | 02010-00010 | Шайба | 1 |
| 32 | 26926-72281 | Пластина | 1 |
| 33 | 21751-02291 | Ниппель | 1 |
| 34 | 21107-62281 | Угловой штуцер | 1 |
| 35 | 26756-76071 | Фреон | 2 |
| - | 26756-76081 | Фреон | 2 |
| 36 | 26602-42231 | Зажим | 9 |
| 37 | 01183-10020 | Болт с шайбой | 8 |
| 38 | 01401-00010 | Гайка | 3 |
| 39 | 26926-72231 | Пластина | 2 |
| 40 | 01183-10020 | Болт с шайбой | 16 |
| 41 | 02000-00010 | Шайба | 16 |
| 42 | 26756-71112 | Конденсатор | 1 |
| 43 | 01183-08055 | Болт с шайбой | 4 |
| 44 | 02000-00008 | Шайба | 4 |
| 45 | 26756-75531 | Рекеивер, осушитель | 1 |
| 46 | 26756-75541 | Кронштейн | 1 |
| 47 | 26926-72241 | Кронштейн | 1 |
| 48 | 26926-72251 | Кронштейн | 1 |
| 49 | 01183-10025 | Болт с шайбой | 4 |
| 50 | 02000-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
