Пружина тормоз — HITACHI LX450-7

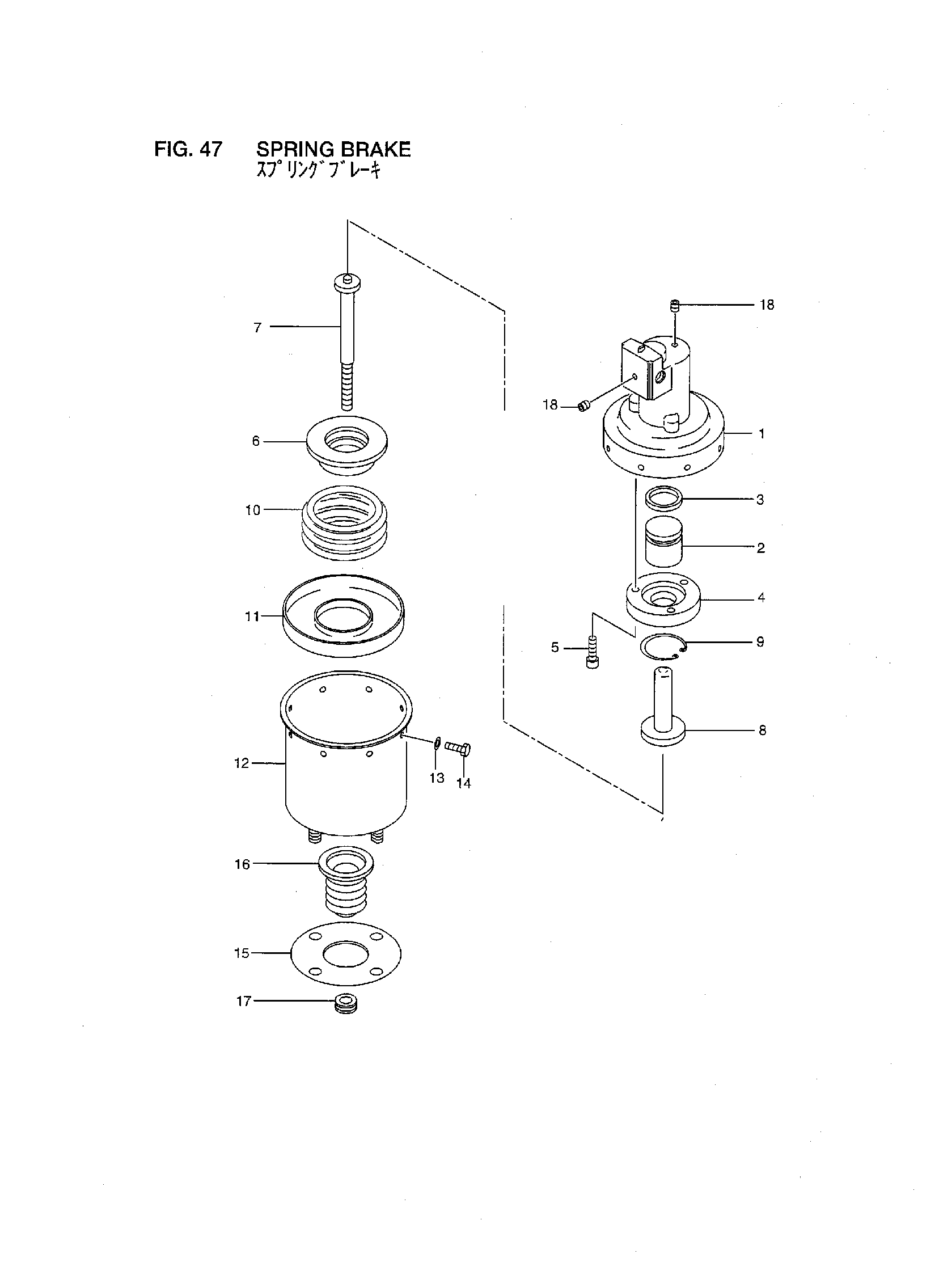

Заводская схема «Пружина тормоз» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26815-40311 | Пружина тормоз в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | 26815-47001 | Поршень | 1 |
| 3 | 26815-47011 | Чашка, поршень | 1 |
| 4 | 26815-47021 | Ограничитель | 1 |
| 5 | 26815-47031 | Болт | 3 |
| 6 | 26815-47041 | Лист, пружина | 1 |
| 7 | 26815-47051 | Шток | 1 |
| 8 | 26815-47061 | Шток, пусх | 1 |
| 9 | 26815-47071 | Кольцо, стопорный | 1 |
| 10 | NO PART NO. | Пружина | 1 |
| 11 | 26815-47081 | Опора, пружина | 1 |
| 12 | NO PART NO. | Гидроцилиндр | 1 |
| 13 | 26815-47091 | Шайба, блокировка | 8 |
| 14 | 26815-47101 | Винт | 8 |
| 15 | 26815-47111 | Фиксатор | 1 |
| 16 | 26815-47121 | Крышка, пыль | 1 |
| 17 | 26815-47131 | Механизм натяжения, крышка | 1 |
| 18 | NO PART NO. | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
