Выключатель клапан — HITACHI LX450-7

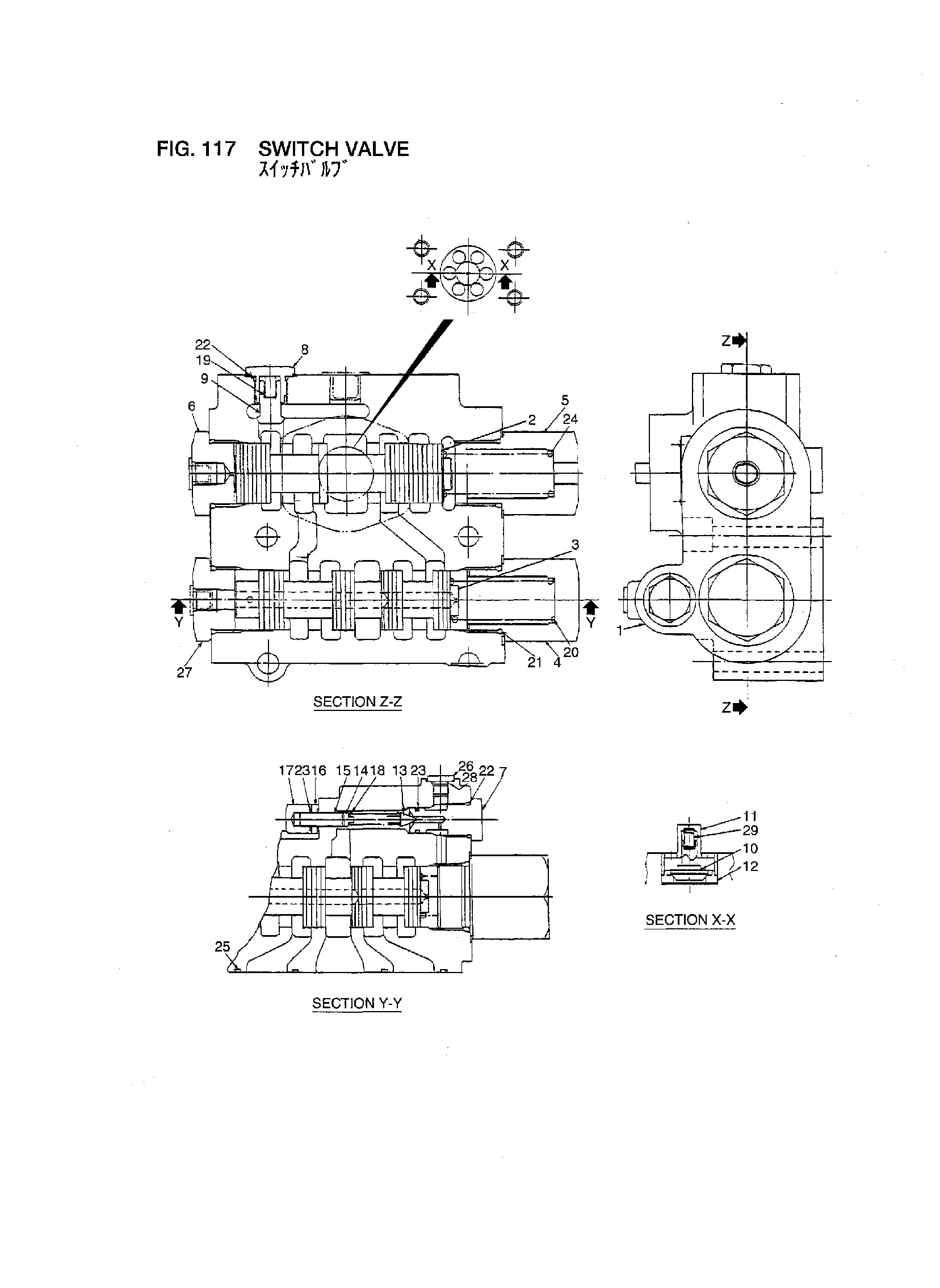

Заводская схема «Выключатель клапан» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26927-17001 | Выключатель клапан в сборе | 1 |
| K | 26927-17101 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Плунжер | 1 |
| 3 | NO PART NO. | Плунжер | 1 |
| 4 | 26907-17241 | Пробка | 1 |
| 5 | 26907-17251 | Пробка | 1 |
| 6 | 26907-17261 | Пробка | 1 |
| 7 | 26907-17701 | Пробка | 1 |
| 8 | 26927-17061 | Пробка | 1 |
| 9 | 26927-17071 | Тарельчатый клапан | 1 |
| 10 | NO PART NO. | Тарельчатый клапан | 1 |
| 11 | NO PART NO. | Втулка | 1 |
| 12 | NO PART NO. | Пластина | 1 |
| 13 | 26907-17301 | Корн | 1 |
| 14 | 26907-17311 | Направляющая, пружина | 1 |
| 15 | 26907-17321 | Винт | 1 |
| 16 | 26907-17331 | Гайка | 1 |
| 17 | 26907-17341 | Гайка | 1 |
| 18 | 26907-17351 | Пружина | 1 |
| 19 | 26907-17361 | Пружина | 1 |
| 20 | 26907-17371 | Пружина | 1 |
| 21 | 26907-17381 | Уплотнительное кольцо | 4 |
| 22 | 03320-00180 | Уплотнительное кольцо | 2 |
| 23 | 03320-00120 | Уплотнительное кольцо | 3 |
| 24 | 26907-17391 | Пружина | 1 |
| 25 | 26927-17081 | Уплотнительное кольцо | 2 |
| 26 | 26927-17091 | Пробка | 1 |
| 27 | 26907-17761 | Пробка | 1 |
| 28 | 03320-00080 | Уплотнительное кольцо | 1 |
| 29 | NO PART NO. | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
