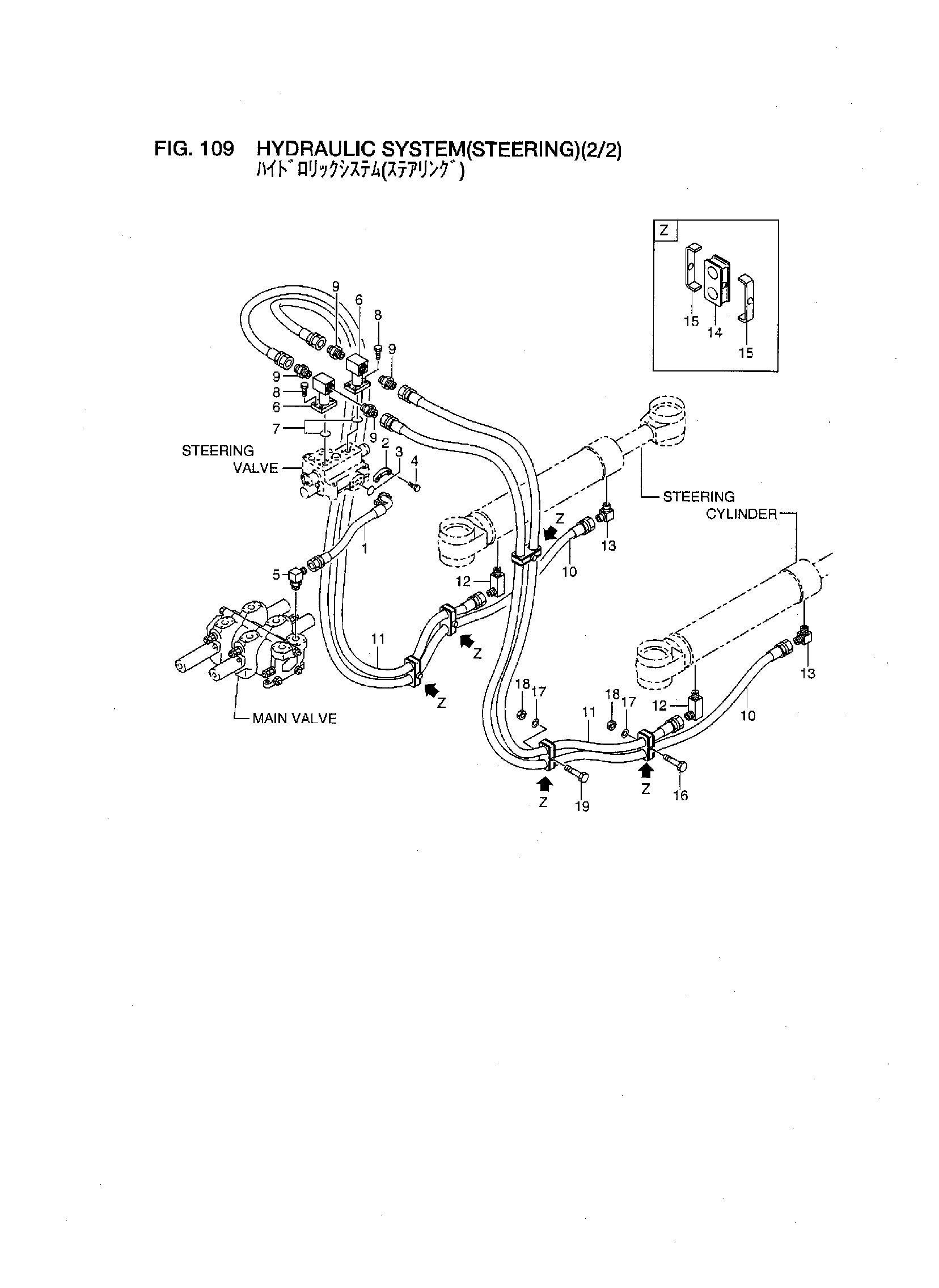

Гидравлическая система(рулевое управление)(2/2) — HITACHI LX450-7
Заводская схема «Гидравлическая система(рулевое управление)(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26927-62251 | Шланг | 1 |
| 2 | 26607-62571 | Фланец, разрезной | 2 |
| 3 | 26607-62631 | Уплотнительное кольцо | 1 |
| 4 | 01116-10035 | Болт | 4 |
| 5 | 26437-62341 | Угловой штуцер | 1 |
| 6 | 26927-62111 | Тхрее ходовой | 2 |
| 7 | 26607-62631 | Уплотнительное кольцо | 2 |
| 8 | 01116-10035 | Болт | 8 |
| 9 | 04134-20606 | Ниппель | 4 |
| 10 | 26927-62261 | Шланг | 2 |
| 11 | 26927-62271 | Шланг | 2 |
| 12 | 04150-30606 | Угловой штуцер | 2 |
| 13 | 04150-20606 | Угловой штуцер | 2 |
| 14 | 26927-62281 | Резиновая прокладка | 6 |
| 15 | 26827-62161 | Кронштейн | 12 |
| 16 | 01110-10070 | Болт | 4 |
| 17 | 02010-00010 | Шайба | 6 |
| 18 | 01401-00010 | Гайка | 4 |
| 19 | 01110-10080 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
