Поручень и ступень — HITACHI LX450-7

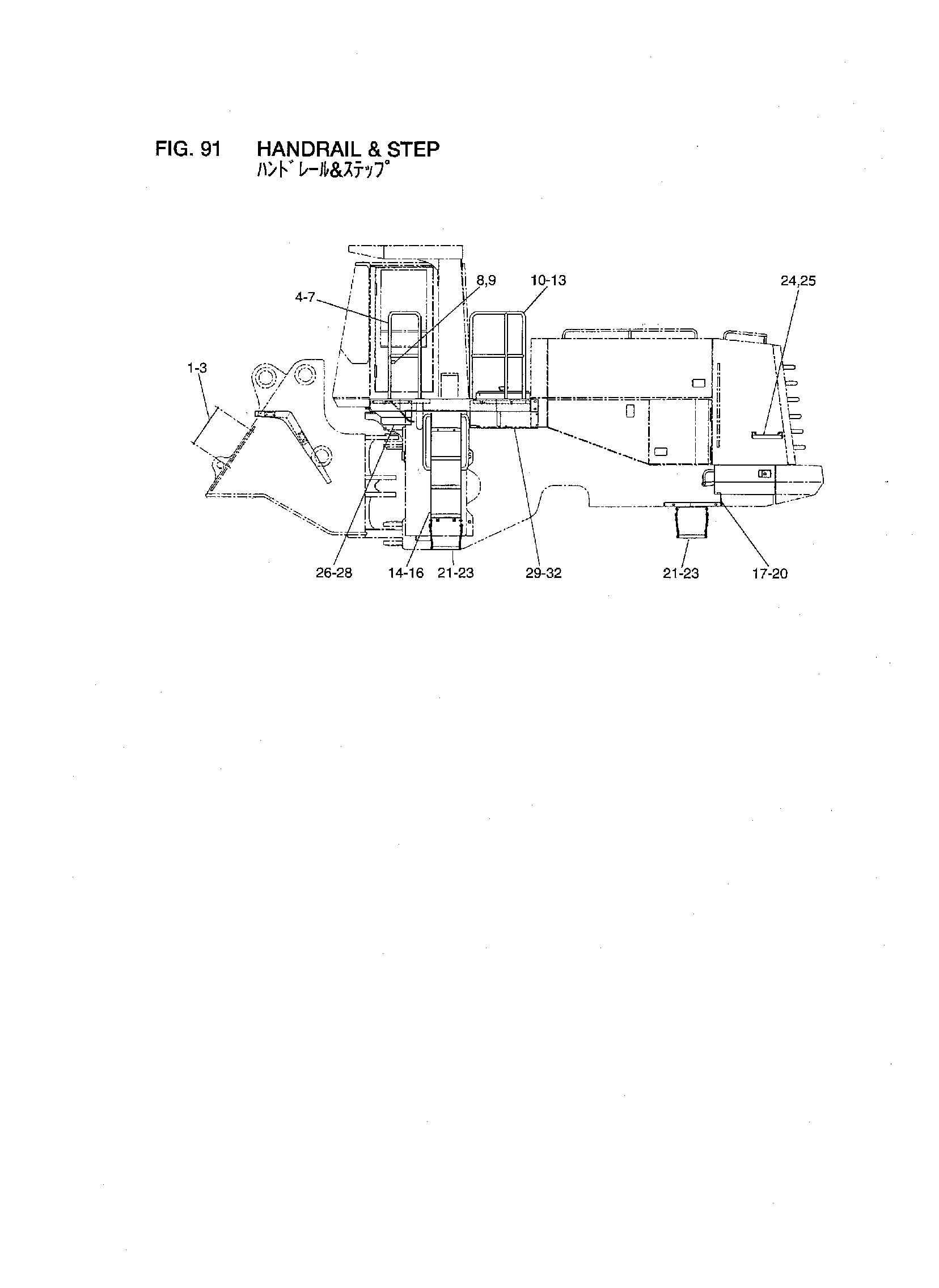

Заводская схема «Поручень и ступень» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26906-53591 | Крышка | 1 |
| 2 | 01183-12020 | Болт с шайбой | 4 |
| 3 | 26063-02111 | Шайба | 4 |
| 4 | 26926-52411 | Ханд направляющая, LH | 1 |
| - | 26926-52421 | Ханд направляющая, RH | 1 |
| 5 | 01183-12025 | Болт с шайбой | 4 |
| 6 | 26096-42351 | Шайба | 6 |
| 7 | 01401-00012 | Гайка | 2 |
| 8 | 26096-42411 | Резиновый, амортизатор | 2 |
| 9 | 01030-05020 | Винт | 2 |
| 10 | 26926-52431 | Ханд направляющая, LH | 1 |
| - | 26926-52441 | Ханд направляющая, RH | 1 |
| 11 | 01183-12025 | Болт с шайбой | 4 |
| 12 | 26096-42351 | Шайба | 8 |
| 13 | 01401-00012 | Гайка | 4 |
| 14 | 26926-52471 | Ступень | 2 |
| 15 | 01183-10016 | Болт с шайбой | 8 |
| 16 | 02000-00010 | Шайба | 4 |
| 17 | 26926-52481 | Пластина | 2 |
| 18 | 01183-12035 | Болт с шайбой | 4 |
| 19 | 02000-00012 | Шайба | 4 |
| 20 | 01401-00012 | Гайка | 4 |
| 21 | 26556-50271 | Ступень | 4 |
| 22 | 01183-10025 | Болт с шайбой | 16 |
| 23 | 01401-00010 | Гайка | 16 |
| 24 | 26926-52491 | Ступень | 1 |
| 25 | 01183-12025 | Болт с шайбой | 2 |
| 26 | 26926-52341 | Крышка, LH | 1 |
| - | 26926-52351 | Крышка, RH | 1 |
| 27 | 01183-10020 | Болт с шайбой | 8 |
| 28 | 02000-00010 | Шайба | 8 |
| 29 | 26926-52361 | Крышка, LH | 1 |
| - | 26926-52371 | Крышка, RH | 1 |
| 30 | 01183-10020 | Болт с шайбой | 8 |
| 31 | 01183-10025 | Болт с шайбой | 4 |
| 32 | 02000-00010 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
