Муфта(2ND) — HITACHI LX450-7

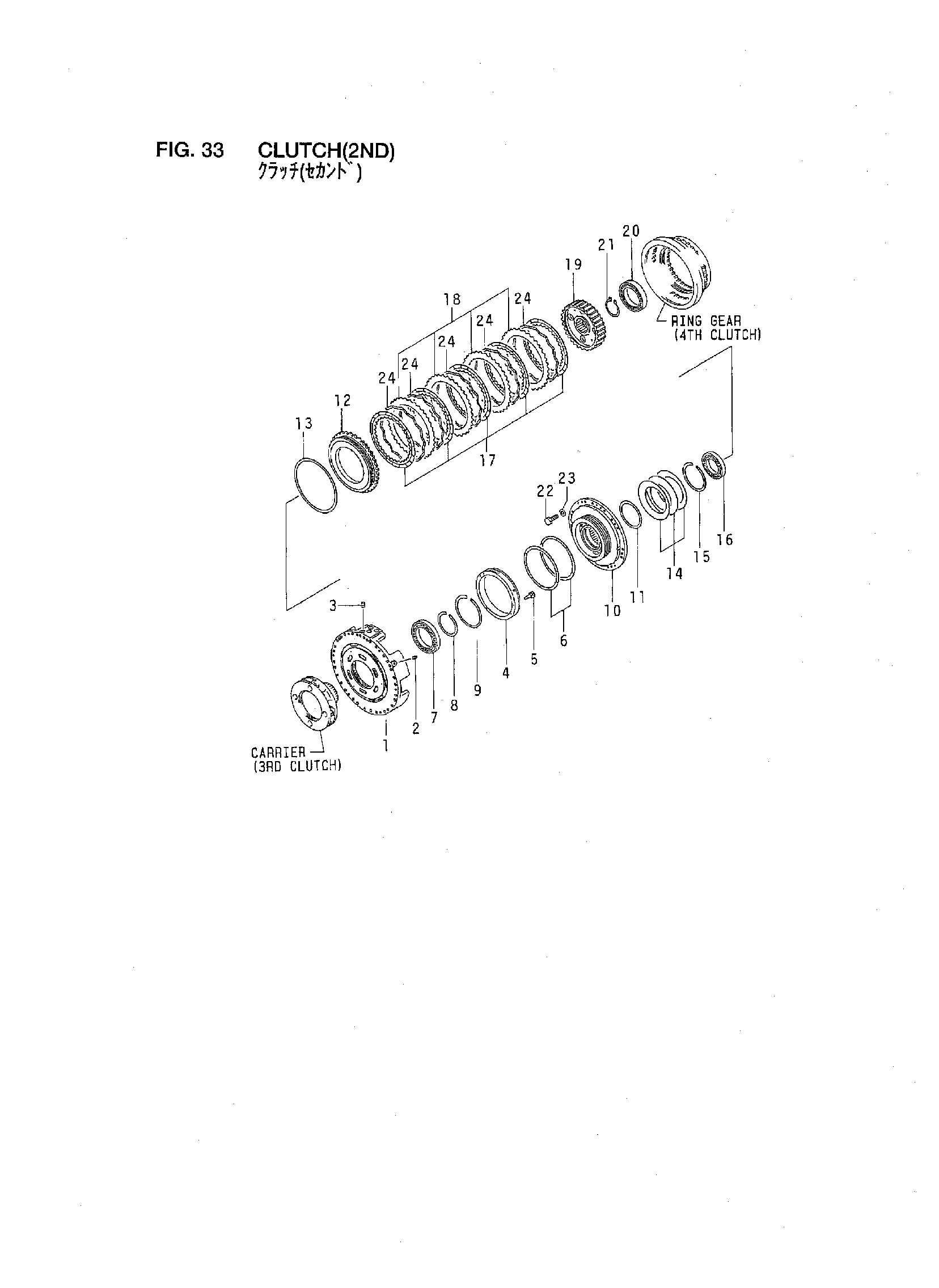

Заводская схема «Муфта(2ND)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | BT-41E-15-00180 | Корпус в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | BT-234-15-12790 | Винт | 1 |
| 3 | BT-562-15-11450 | Пробка | 1 |
| 4 | BT-426-15-12830 | Втулка | 1 |
| 5 | BT-01252-40630 | Болт | 3 |
| 6 | BT-426-15-19270 | Кольцо | 2 |
| 7 | BT-06000-06926 | Подшипник | 1 |
| 8 | BT-04070-00130 | Кольцо, стопорный | 1 |
| 9 | BT-04071-00180 | Кольцо, стопорный | 1 |
| 10 | BT-426-15-11210 | Корпус | 1 |
| 11 | BT-103-15-12811 | Уплотнение, кольцо | 1 |
| 12 | BT-426-15-12780 | Поршень | 1 |
| 13 | BT-562-15-19220 | Уплотнение | 1 |
| 14 | BT-426-15-12911 | Пружина | 3 |
| 15 | BT-04070-00155 | Кольцо, стопорный | 1 |
| 16 | BT-06000-06919 | Подшипник | 1 |
| 17 | BT-424-15-12710 | Дисковый, муфта | 5 |
| 18 | BT-287-15-12990 | Пластина | 4 |
| 19 | BT-426-15-12270 | Пластина | 1 |
| 20 | BT-06000-06924 | Подшипник, шарик | 1 |
| 21 | BT-04064-09530 | Кольцо, стопорный | 1 |
| 22 | BT-01010-51230 | Болт | 22 |
| 23 | BT-01643-31232 | Шайба | 22 |
| 24 | BT-287-15-12920 | Пластина | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
