Тормоз линия(3/3) — HITACHI LX450-7

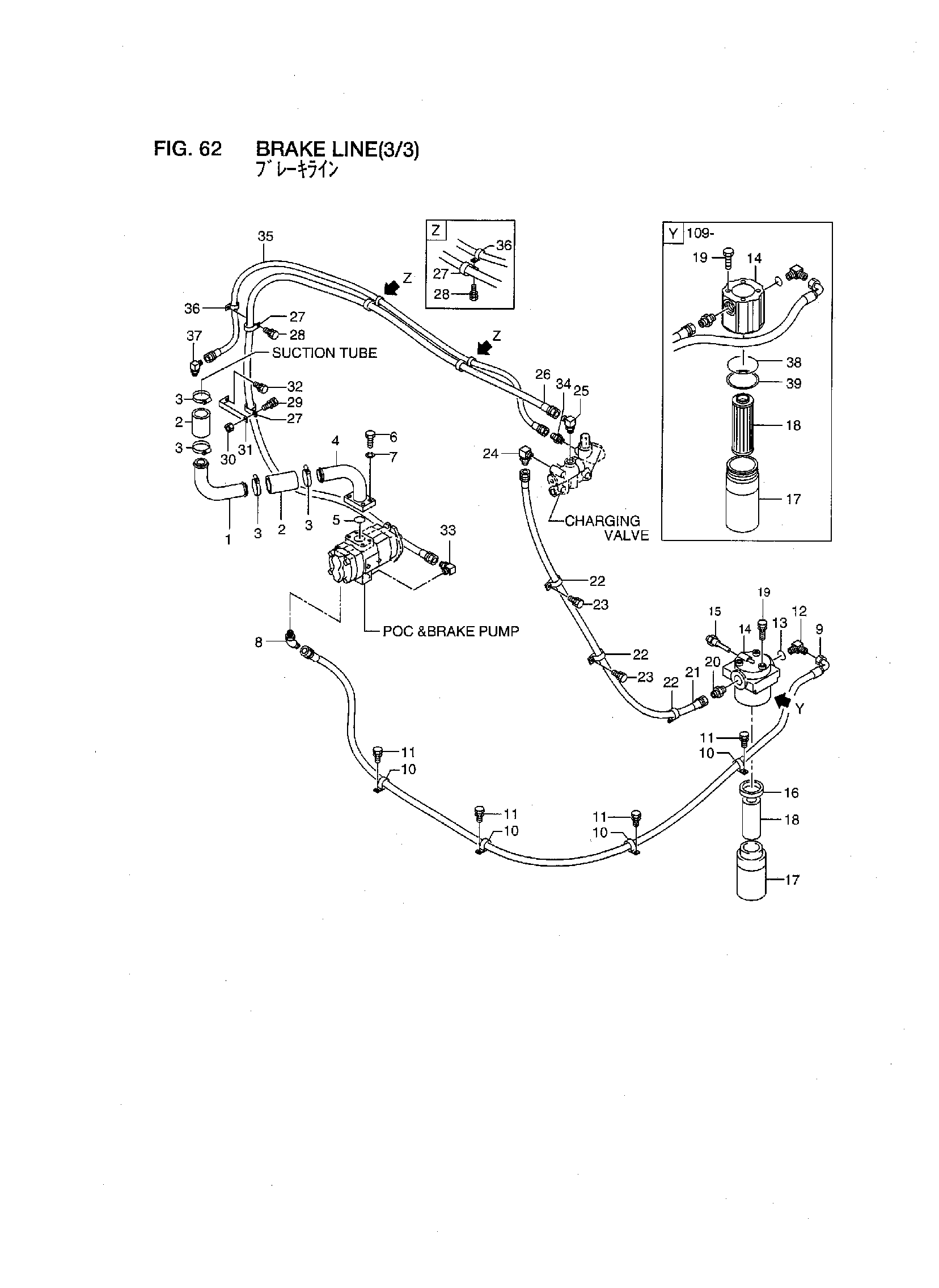

Заводская схема «Тормоз линия(3/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26925-42191	Трубка	1
2	04710-14010	Шланг	2
3	24067-62311	Зажим	4
4	26907-60281	Трубка	1
5	26607-62641	Уплотнительное кольцо	1
6	01116-10030	Болт	4
7	02011-00010	Шайба	4
8	26607-63491	Угловой штуцер	1
9	26925-42201	Шланг	1
10	26602-42101	Зажим	5
11	01183-10016	Болт с шайбой	5
12	21787-92181	Угловой штуцер	1
13	03320-00240	Уплотнительное кольцо	1
A1	26815-40331	Масляный фильтр в сборе	1
-	26557-42461	Масляный фильтр в сборе	1
14	26815-47811	Головка	1
-	26557-42481	Головка	1
15	20687-64601	Индикатор	1
16	20687-64611	Уплотнение	1
17	26815-47821	Корпус	1
-	26557-42491	Корпус	1
18	26815-47831	Элемент	1
-	26557-42471	Элемент	1
19	01183-10020	Болт с шайбой	3
-	01183-10020	Болт с шайбой	4
20	26267-62451	Ниппель	1
21	26925-42211	Шланг	1
22	26602-42101	Зажим	3
23	01183-10016	Болт с шайбой	2
24	04150-20404	Угловой штуцер	1
25	04150-20404	Угловой штуцер	1
26	26925-42221	Шланг	1
27	26602-42101	Зажим	4
28	01183-10016	Болт с шайбой	3
29	01183-10020	Болт с шайбой	1
30	01401-00010	Гайка	1
31	26826-72021	Кронштейн	1
32	01183-10020	Болт с шайбой	1
33	21967-62461	Угловой штуцер	1
34	04134-20202	Ниппель	1
35	26925-42231	Шланг	1
36	26602-42071	Зажим	3
37	21967-62441	Угловой штуцер	1
38	03350-00650	Уплотнительное кольцо	1
39	26557-42511	Кольцо, задний UP	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
