Кхаргинг клапан — HITACHI LX450-7

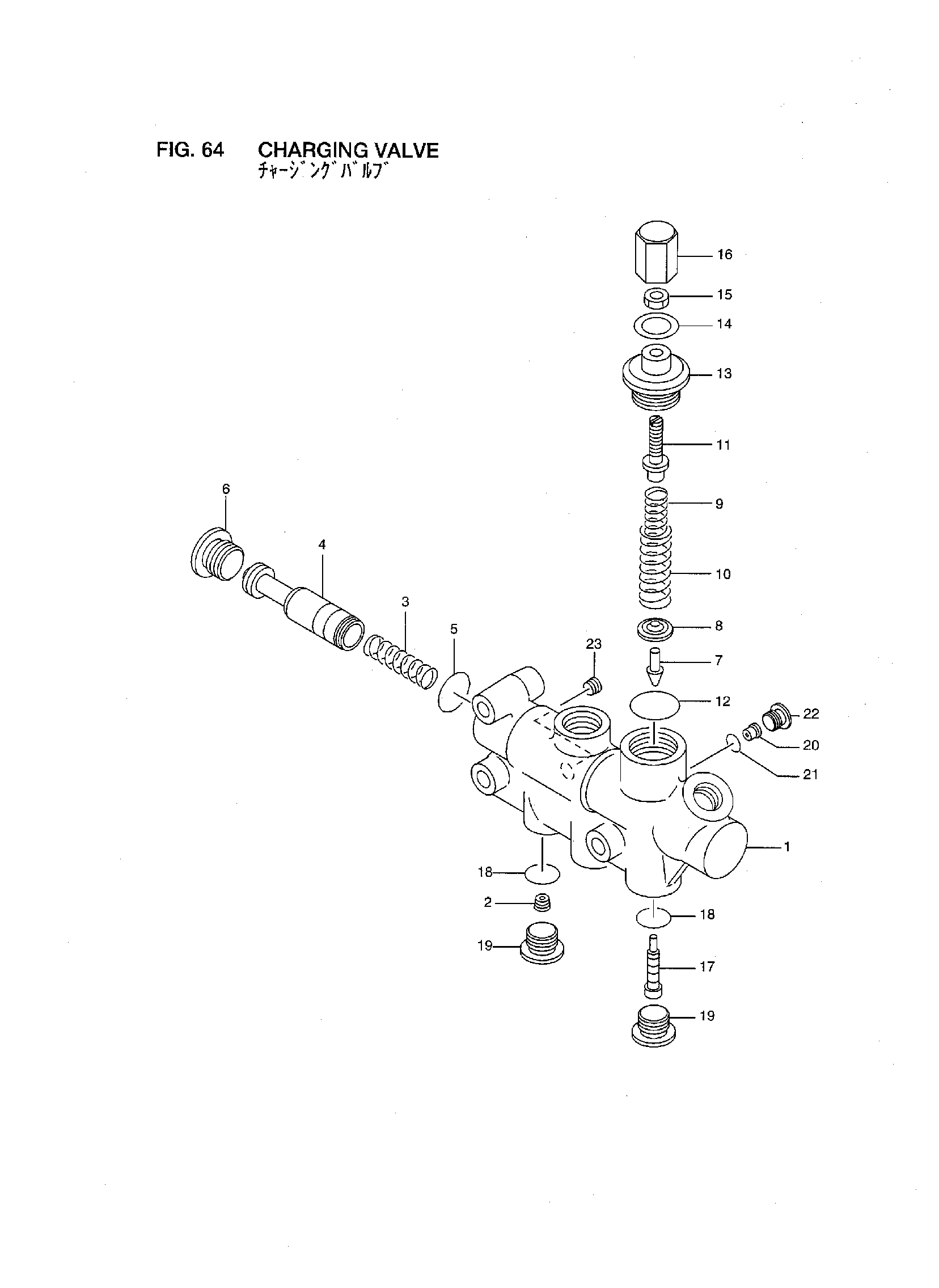

Заводская схема «Кхаргинг клапан» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26825-42161 | Кхаргинг клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Дроссель | 1 |
| 3 | 26665-47831 | Пружина | 1 |
| 4 | 26665-47841 | Золотник | 1 |
| 5 | 03320-00240 | Уплотнительное кольцо | 1 |
| 6 | 26665-47851 | Пробка | 1 |
| 7 | NO PART NO. | Клапан, пилотный | 1 |
| 8 | NO PART NO. | Сиденье, пружина | 1 |
| 9 | NO PART NO. | Пружина | 1 |
| 10 | NO PART NO. | Пружина | 1 |
| 11 | NO PART NO. | Шток, регулировочный | 1 |
| 12 | 26665-47861 | Уплотнительное кольцо | 1 |
| 13 | NO PART NO. | Пробка | 1 |
| 14 | NO PART NO. | Манжета | 1 |
| 15 | NO PART NO. | Гайка | 1 |
| 16 | NO PART NO. | Колпачок | 1 |
| 17 | 26825-47021 | Плунжер, регулятор | 1 |
| 18 | 26665-47881 | Уплотнительное кольцо | 2 |
| 19 | 26665-47891 | Пробка | 2 |
| 20 | NO PART NO. | Дроссель | 1 |
| 21 | 03320-00110 | Уплотнительное кольцо | 1 |
| 22 | 26665-47181 | Пробка | 1 |
| 23 | NO PART NO. | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
