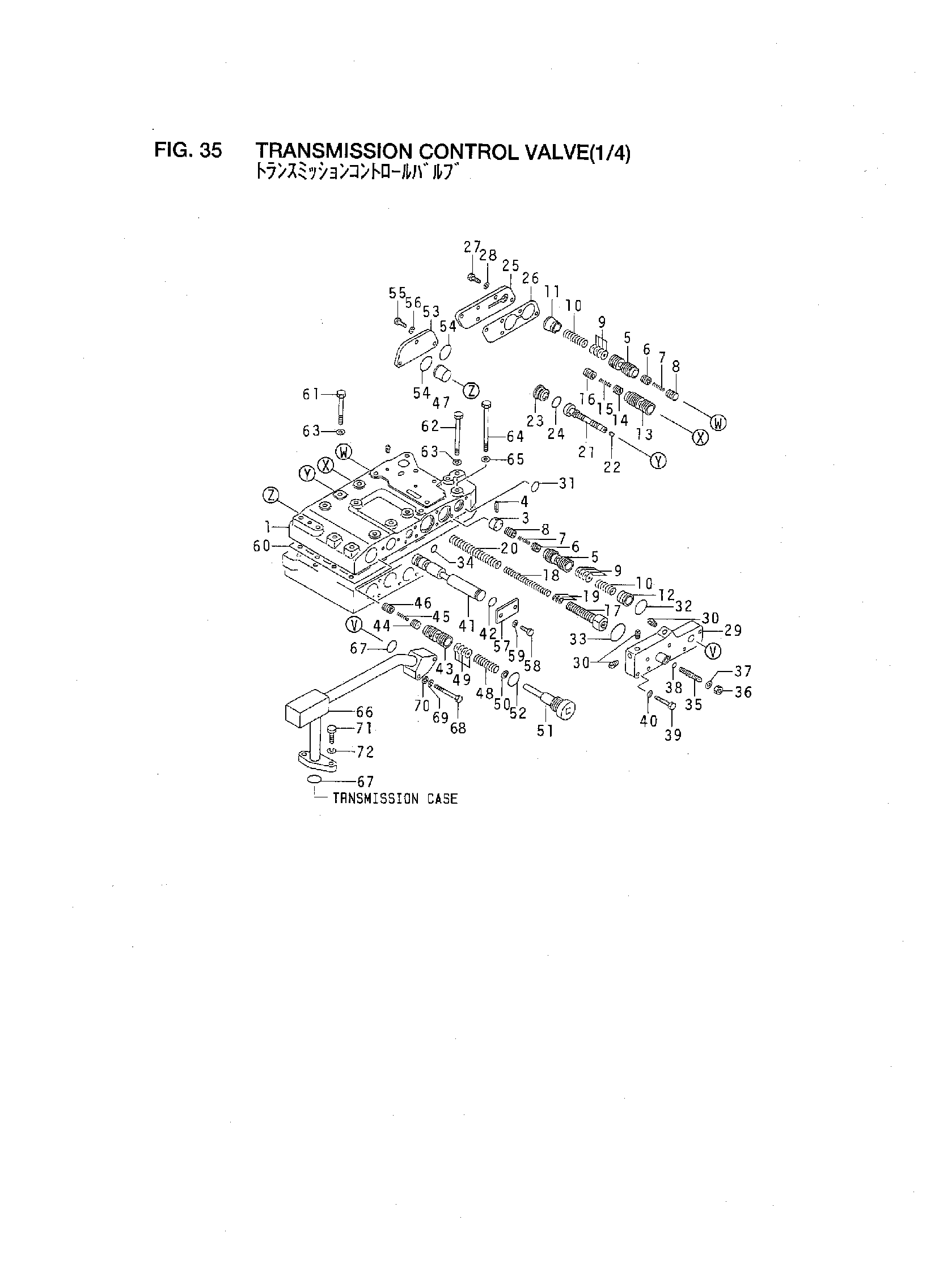

Трансмиссия гидрораспределитель(1/4) — HITACHI LX450-7

Заводская схема «Трансмиссия гидрораспределитель(1/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	BT-426-15-00302	Гидрораспределитель в сборе	1
1	BT-426-15-15110	Корпус, клапан	1
2	BT-07042-20108	Пробка	7
3	BT-424-15-15650	Ограничитель	1
4	BT-04025-00640	Палец, ролл	1
5	BT-425-15-15220	Клапан	2
6	BT-104-15-25490	Клапан	2
7	BT-125-15-15290	Пружина	2
8	BT-104-15-25480	Клапан	2
9	BT-113-15-25260	Регулировочная шайба	8
10	BT-104-15-25290	Пружина	2
11	BT-424-15-15490	Направляющая	1
12	BT-425-15-15480	Направляющая	1
13	BT-424-15-15230	Клапан	1
14	BT-104-15-25490	Клапан	1
15	BT-125-15-15290	Пружина	1
16	BT-104-15-25480	Клапан	1
17	BT-424-15-15561	Клапан	1
18	BT-424-15-16170	Пружина	1
19	BT-424-15-16410	Регулировочная шайба	6
20	BT-424-15-16161	Пружина	1
A2	BT-425-15-00210	Клапан в сборе	1
21	NO PART NO.	Клапан	1
22	BT-125-15-11230	Пробка	1
23	BT-424-15-15290	Ограничитель	1
24	BT-07000-72021	Уплотнительное кольцо	1
25	BT-424-15-15860	Крышка	1
26	BT-424-15-15931	Прокладка	1
27	BT-01010-50820	Болт	5
28	BT-01643-30823	Шайба	5
29	BT-426-15-15870	Крышка	1
30	BT-07042-20108	Пробка	3
31	BT-07000-72021	Уплотнительное кольцо	1
32	BT-07000-73030	Уплотнительное кольцо	1
33	BT-07000-73035	Уплотнительное кольцо	1
34	BT-07000-72015	Уплотнительное кольцо	1
35	BT-424-15-15840	Пробка	1
36	BT-01580-11008	Гайка	1
37	BT-01643-31032	Шайба	1
38	BT-07000-71009	Уплотнительное кольцо	1
39	BT-01010-50840	Болт	5
40	BT-01643-30823	Шайба	5
41	BT-424-15-15711	Проставка	1
42	BT-07000-72021	Уплотнительное кольцо	1
43	BT-424-15-15340	Клапан	1
44	BT-104-15-25490	Клапан	1
45	BT-125-15-15290	Пружина	1
46	BT-104-15-25480	Клапан	1
47	BT-425-15-15490	Направляющая	1
48	BT-145-14-33731	Пружина	1
49	BT-113-15-25260	Регулировочная шайба	7
50	BT-425-15-15520	Шайба	1
51	BT-425-15-15510	Пробка	1
52	BT-07002-03034	Уплотнительное кольцо	1
53	BT-424-15-15880	Крышка	1
54	BT-07000-73030	Уплотнительное кольцо	2
55	BT-01010-50820	Болт	3
56	BT-01602-20825	Шайба	3
57	BT-424-15-15870	Пластина	1
58	BT-01010-50820	Болт	2
59	BT-01643-30823	Шайба	2
60	BT-428-15-15980	Прокладка	1
61	BT-01010-51070	Болт	2
62	BT-01011-51025	Болт	3
63	BT-01643-31032	Шайба	5
64	BT-01011-51050	Болт	8
65	BT-01643-31032	Шайба	8
66	BT-426-15-15950	Трубка	1
67	BT-07000-73025	Уплотнительное кольцо	2
68	BT-01010-50875	Болт	2
69	BT-01602-20825	Шайба	2
70	BT-01643-30823	Шайба	2
71	BT-01010-51030	Болт	2
72	BT-01602-21030	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
