Трансмиссия(3/4) — HITACHI LX450-7

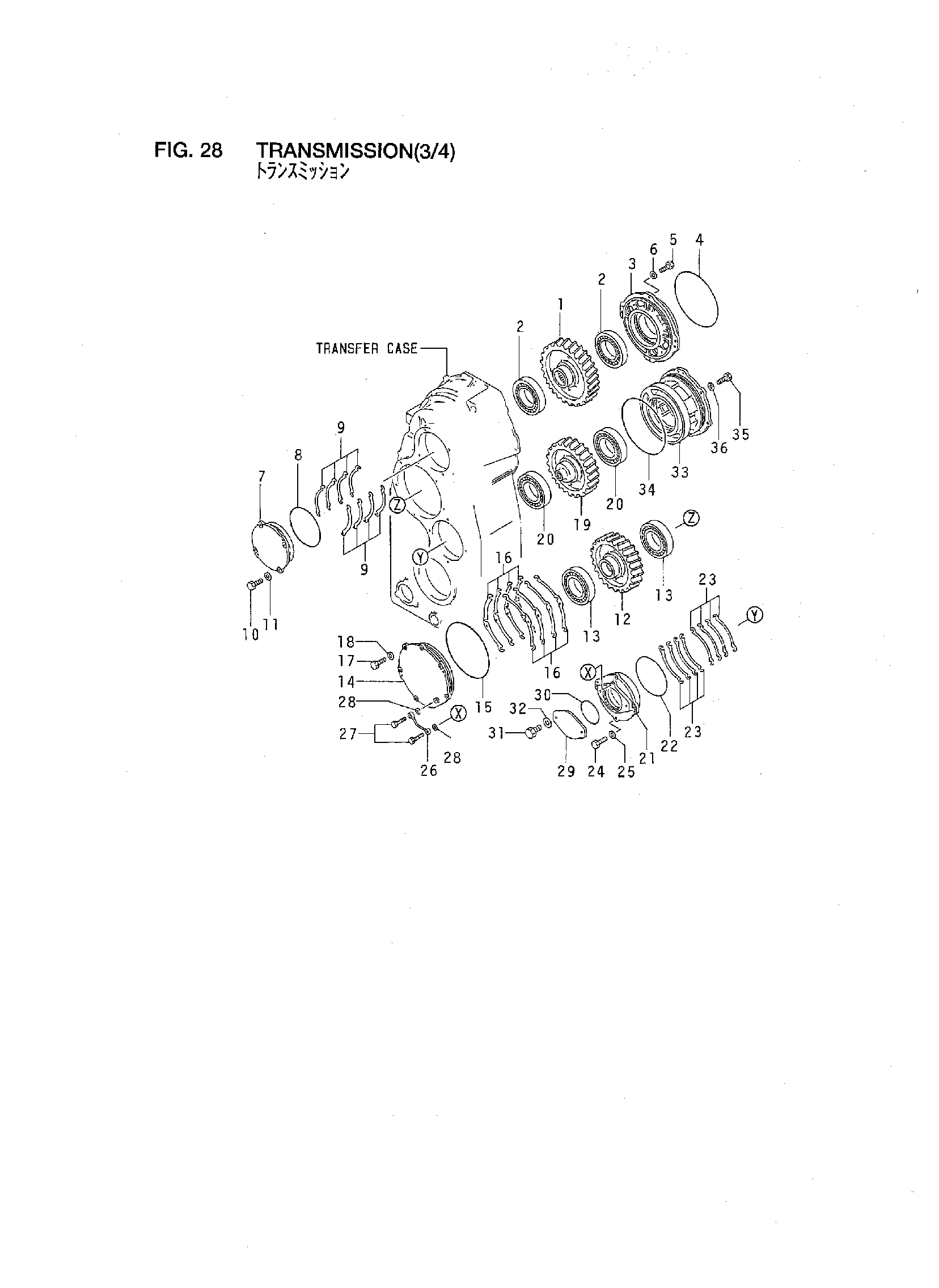

Заводская схема «Трансмиссия(3/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-13212 | Шестерня | 1 |
| 2 | BT-06002-30221 | Подшипник | 2 |
| 3 | BT-426-15-11220 | Каге | 1 |
| 4 | BT-07000-05300 | Уплотнительное кольцо | 1 |
| 5 | BT-01010-51235 | Болт | 4 |
| 6 | BT-01643-31232 | Шайба | 4 |
| 7 | BT-426-15-13130 | Каге | 1 |
| 8 | BT-07000-05210 | Уплотнительное кольцо | 1 |
| 9 | BT-426-15-05010 | Регулировочная шайба | 1 |
| 10 | BT-01010-51235 | Болт | 4 |
| 11 | BT-01643-31232 | Шайба | 4 |
| 12 | BT-426-15-13222 | Шестерня | 1 |
| 13 | BT-06002-03221 | Подшипник | 2 |
| 14 | BT-426-15-13141 | Каге | 1 |
| 15 | BT-426-15-19110 | Уплотнительное кольцо | 1 |
| 16 | BT-426-15-05030 | Регулировочная шайба | 1 |
| 17 | BT-01010-51235 | Болт | 6 |
| 18 | BT-01643-31232 | Шайба | 6 |
| 19 | BT-426-15-13233 | Шестерня | 1 |
| 20 | BT-06002-30221 | Подшипник | 2 |
| 21 | BT-426-15-13151 | Каге | 1 |
| 22 | BT-07000-05210 | Уплотнительное кольцо | 1 |
| 23 | BT-426-15-05020 | Регулировочная шайба | 1 |
| 24 | BT-01010-51235 | Болт | 4 |
| 25 | BT-01643-31232 | Шайба | 4 |
| 26 | BT-426-15-13740 | Трубка | 1 |
| 27 | BT-07206-30508 | Болт | 2 |
| 28 | BT-07005-00812 | Прокладка | 2 |
| 29 | BT-425-15-13190 | Пластина | 1 |
| 30 | BT-07000-02130 | Уплотнительное кольцо | 1 |
| 31 | BT-01010-51635 | Болт | 2 |
| 32 | BT-01643-31645 | Шайба | 2 |
| 33 | BT-426-15-13190 | Каге | 1 |
| 34 | BT-07000-05305 | Уплотнительное кольцо | 1 |
| 35 | BT-01010-51235 | Болт | 6 |
| 36 | BT-01643-31232 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
