Муфта(1ST) — HITACHI LX450-7

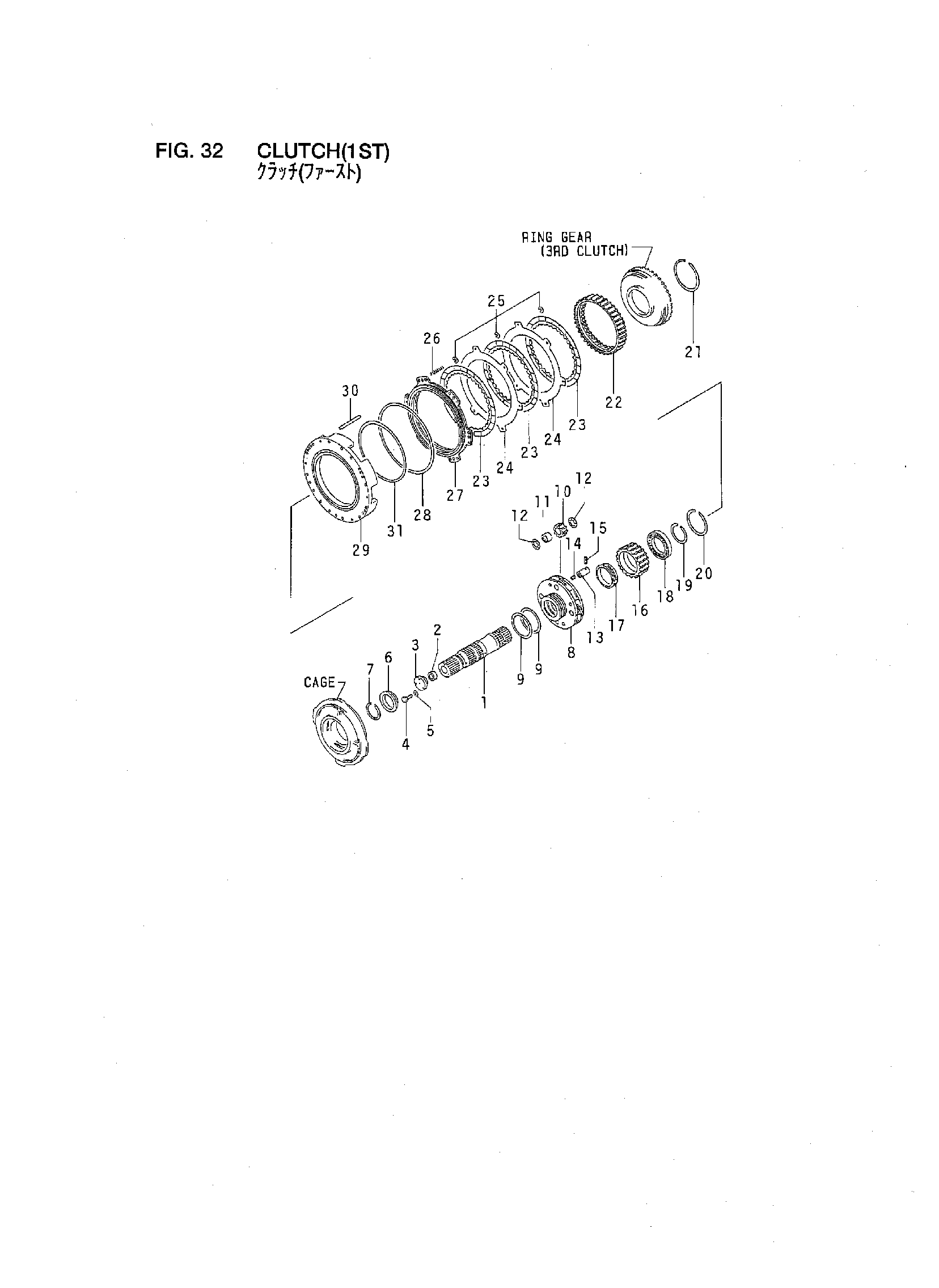

Заводская схема «Муфта(1ST)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-12121 | Вал | 1 |
| 2 | BT-426-15-12920 | Втулка | 1 |
| 3 | BT-426-15-11560 | Крышка | 1 |
| 4 | BT-01010-50820 | Болт | 3 |
| 5 | BT-01602-20825 | Шайба | 3 |
| 6 | BT-426-15-11550 | Втулка | 1 |
| 7 | BT-04064-08530 | Кольцо, стопорный | 1 |
| 8 | BT-426-15-12340 | Водило | 1 |
| 9 | BT-07018-11405 | Кольцо, уплотнение | 2 |
| 10 | BT-426-15-12430 | Шестерня | 4 |
| 11 | BT-426-15-12961 | Подшипник | 4 |
| 12 | BT-426-15-19440 | Шайба | 8 |
| A | BT-426-15-00160 | Вал в сборе | 4 |
| 13 | NO PART NO. | Вал | 4 |
| 14 | BT-145-14-11320 | Пробка | 4 |
| 15 | BT-04025-00624 | Палец, пружина | 4 |
| 16 | BT-426-15-12250 | Шестерня | 1 |
| 17 | BT-426-15-12860 | Втулка | 1 |
| 18 | BT-06000-06920 | Подшипник | 1 |
| 19 | BT-04064-01030 | Кольцо, стопорный | 1 |
| 20 | BT-04077-00140 | Кольцо, стопорный | 1 |
| 21 | BT-04070-00160 | Кольцо, стопорный | 1 |
| 22 | BT-426-15-12611 | Кольцо, шестерня | 1 |
| 23 | BT-198-15-22810 | Дисковый, муфта | 3 |
| 24 | BT-426-15-12720 | Пластина | 2 |
| 25 | BT-175-15-42880 | Пружина | 18 |
| 26 | BT-234-15-15230 | Пружина | 12 |
| 27 | BT-426-15-12750 | Поршень | 1 |
| 28 | BT-426-15-19220 | Кольцо, уплотнение | 1 |
| 29 | BT-426-15-11130 | Корпус | 1 |
| 30 | BT-155-15-12770 | Палец, пружина | 6 |
| 31 | BT-426-15-19210 | Кольцо, уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
