Кхаргинг насос — HITACHI LX450-7

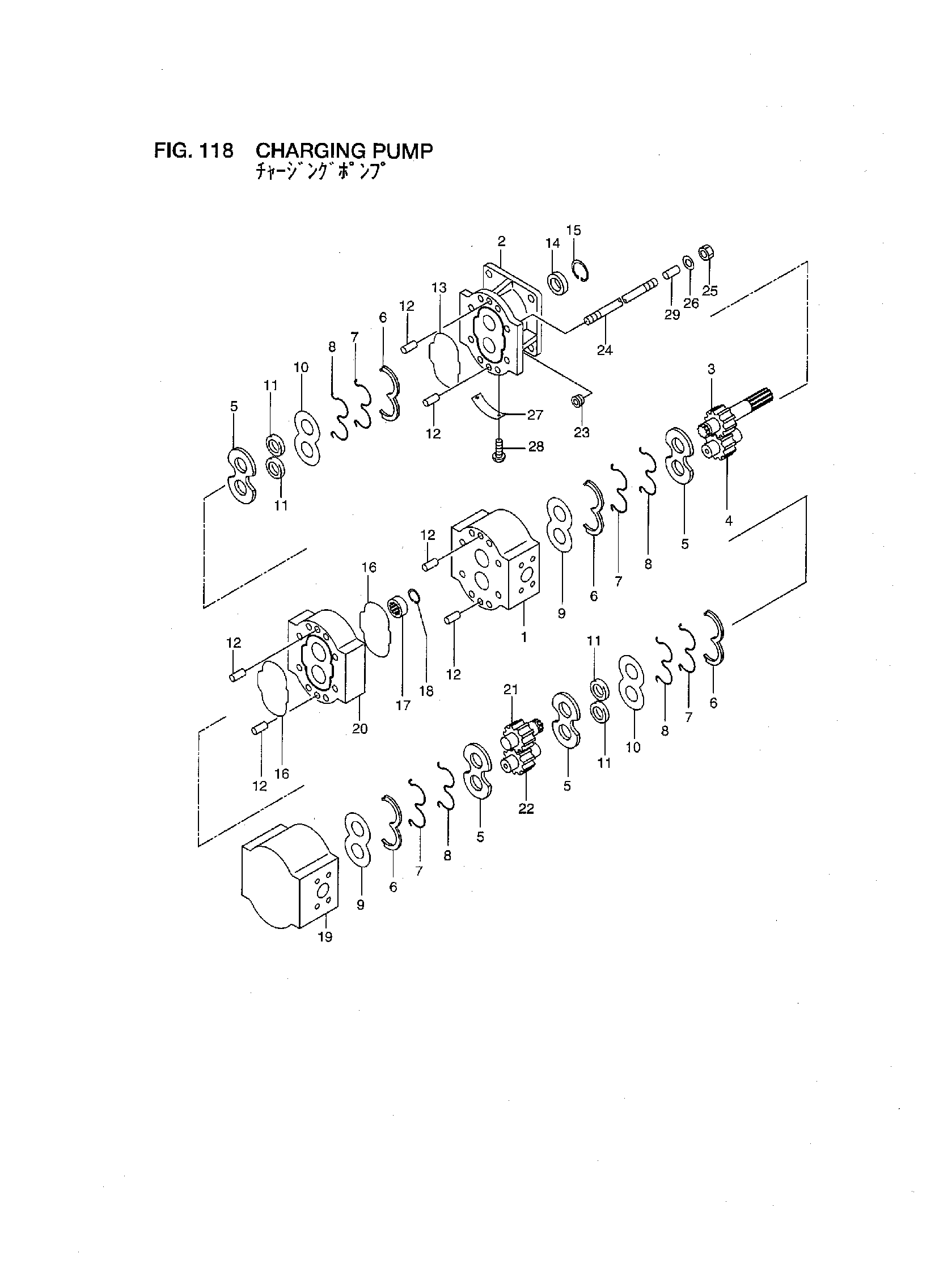

Заводская схема «Кхаргинг насос» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26907-10061 | Кхаргинг насос в сборе | 1 |
| K | 26907-18361 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Корпус, передний | 1 |
| 2 | 26907-18501 | Крышка | 1 |
| 3 | NO PART NO. | Шестерня, передний привод | 1 |
| 4 | NO PART NO. | Шестерня, дривен | 1 |
| 5 | 26907-18491 | Пластина, давление | 4 |
| 6 | NO PART NO. | Кольцо, фиксатор | 4 |
| 7 | NO PART NO. | Уплотнительное кольцо | 4 |
| 8 | NO PART NO. | Кольцо, баккинг | 4 |
| 9 | 26907-18451 | Пластина, исолатион, (A) | 2 |
| 10 | 26907-18441 | Пластина, исолатион, (B) | 2 |
| 11 | 26907-18431 | Кольцо, стальной | 4 |
| 12 | 26437-17091 | Палец, довел | 6 |
| 13 | NO PART NO. | Уплотнительное кольцо | 1 |
| 14 | NO PART NO. | Уплотнение, масляный | 1 |
| 15 | NO PART NO. | Кольцо, стопорный | 1 |
| 16 | NO PART NO. | Уплотнительное кольцо | 2 |
| 17 | 26907-18411 | Муфта | 1 |
| 18 | NO PART NO. | Кольцо, стопорный | 1 |
| 19 | NO PART NO. | Корпус, задний | 1 |
| 20 | 26907-18401 | Пластина, подшипник | 1 |
| 21 | NO PART NO. | Шестерня, задний привод | 1 |
| 22 | NO PART NO. | Шестерня, дривен | 1 |
| 23 | 21784-27291 | Пружина | 1 |
| 24 | 26907-18391 | Шпилька | 8 |
| 25 | 26907-18381 | Гайка | 8 |
| 26 | 26817-17071 | Шайба | 8 |
| 27 | NO PART NO. | Информационная табличка | 1 |
| 28 | NO PART NO. | Винт, привод | 2 |
| 29 | 26907-18371 | Стабилизер | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
