Аккумулятор трос — HITACHI LX450-7

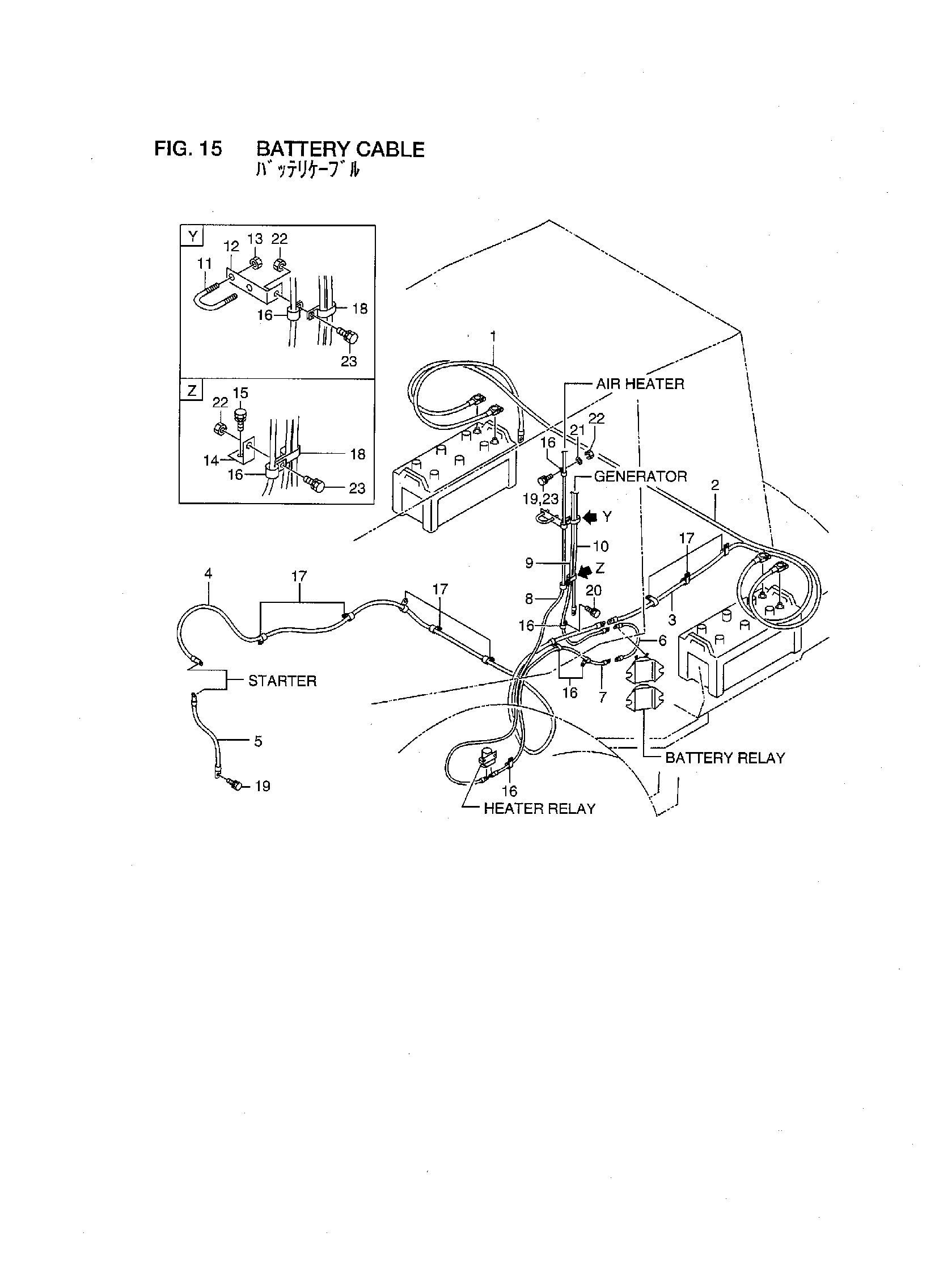

Заводская схема «Аккумулятор трос» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26822-42201 | Трос, аккумулятор | 1 |
| 2 | 26922-42121 | Трос, аккумулятор | 1 |
| 3 | 26922-42131 | Трос, аккумулятор | 1 |
| 4 | 26922-42141 | Трос, аккумулятор | 1 |
| 5 | 26902-43721 | Трос, аккумулятор | 1 |
| 6 | 26922-42151 | Трос, аккумулятор | 1 |
| 7 | 26922-42161 | Трос, аккумулятор | 1 |
| - | 26922-42421 | Трос, аккумулятор | 1 |
| - | 26922-42161 | Трос, аккумулятор | 1 |
| - | 26922-42421 | Трос, аккумулятор | 1 |
| 8 | 26922-42171 | Трос, аккумулятор | 1 |
| - | 26922-42431 | Трос, аккумулятор | 1 |
| - | 26922-42171 | Трос, аккумулятор | 1 |
| - | 26922-42431 | Трос, аккумулятор | 1 |
| 9 | 26922-42181 | Трос, аккумулятор | 1 |
| 10 | 26922-42191 | Трос, аккумулятор | 1 |
| 11 | 20688-03921 | U болт | 1 |
| 12 | 26922-42201 | Кронштейн | 1 |
| 13 | 01401-00010 | Гайка | 2 |
| 14 | 26612-42081 | Кронштейн | 1 |
| 15 | 01183-10020 | Болт с шайбой | 1 |
| 16 | 26752-42621 | Зажим | 10 |
| 17 | 26752-42661 | Зажим | 14 |
| 18 | 26602-42171 | Зажим | 2 |
| 19 | 01183-10016 | Болт с шайбой | 2 |
| - | 01183-10016 | Болт с шайбой | 3 |
| - | 01183-10016 | Болт с шайбой | 2 |
| - | 01183-10016 | Болт с шайбой | 3 |
| 20 | 01183-10020 | Болт с шайбой | 3 |
| 21 | 02000-00010 | Шайба | 1 |
| 22 | 01401-00010 | Гайка | 3 |
| 23 | 01183-10025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
