Рулевое управление клапан — HITACHI LX450-7

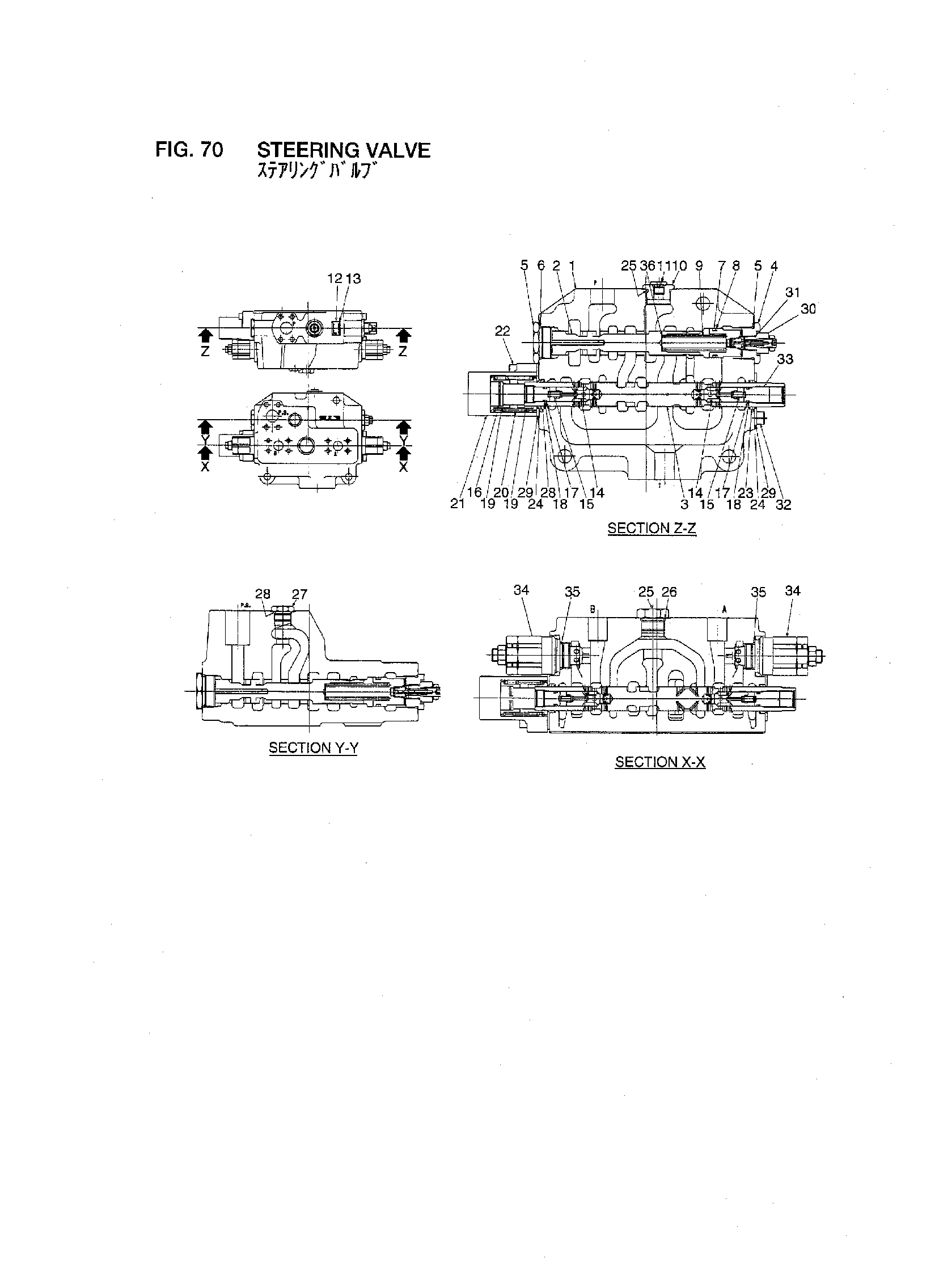

Заводская схема «Рулевое управление клапан» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26924-12001 | Рулевое управление клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | NO PART NO. | Золотник | 1 |
| 4 | 26924-17001 | Пробка | 1 |
| 5 | 26924-17011 | Пробка | 1 |
| 6 | 26904-17021 | Уплотнительное кольцо | 2 |
| 7 | 26924-17021 | Уплотнительное кольцо | 1 |
| 8 | 26924-17031 | Кольцо, задний UP | 1 |
| 9 | 26924-17041 | Пружина | 1 |
| 10 | 26924-17051 | Пробка | 1 |
| 11 | 26924-17061 | Пробка | 1 |
| 12 | NO PART NO. | Информационная табличка | 1 |
| 13 | NO PART NO. | Винт | 4 |
| 14 | 26924-17071 | Тарельчатый клапан | 2 |
| 15 | 26904-17051 | Пружина | 2 |
| 16 | 26924-17081 | Винт | 2 |
| 17 | 03300-00150 | Уплотнительное кольцо | 2 |
| 18 | 21779-57091 | Кольцо, задний UP | 2 |
| 19 | 26904-17121 | Сиденье, пружина | 2 |
| 20 | 26904-17091 | Пружина | 1 |
| 21 | 26924-17091 | Колпачок | 1 |
| 22 | 26924-17101 | Болт | 2 |
| 23 | 26904-17061 | Уплотнение | 2 |
| 24 | 26904-17071 | Стеклоочиститель | 2 |
| 25 | 26904-17181 | Пробка | 1 |
| 26 | 26904-17171 | Уплотнительное кольцо | 2 |
| 27 | 26924-17111 | Пробка | 1 |
| 28 | 26924-17121 | Уплотнительное кольцо | 1 |
| 29 | 26904-17081 | Пластина, уплотнение | 2 |
| 30 | 26924-17131 | Клапан, предохранительный | 1 |
| 31 | 26924-17171 | Уплотнительное кольцо | 1 |
| 32 | 26924-17141 | Болт | 2 |
| 33 | 26904-17141 | Пробка | 1 |
| 34 | 26924-17151 | Клапан, предохранительный | 2 |
| 35 | 26907-37511 | Уплотнительное кольцо | 2 |
| 36 | 26924-17161 | Регулировочная шайба | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
