Крутящий момент преобразователь(2/2) — HITACHI LX450-7

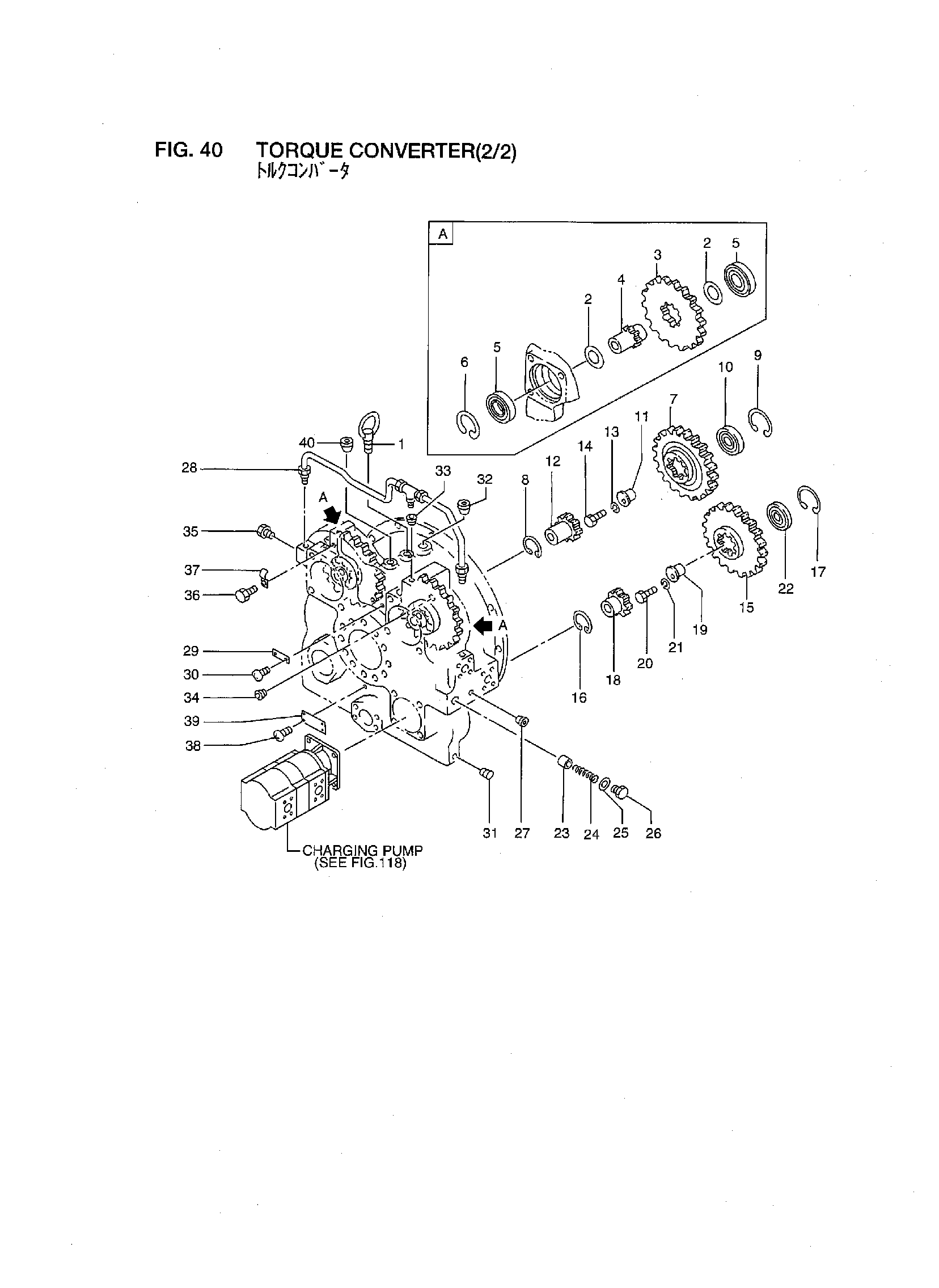

Заводская схема «Крутящий момент преобразователь(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16903-88591 | Болт | 1 |
| 2 | 16903-87321 | Шайба | 4 |
| 3 | 16903-87391 | Шестерня | 2 |
| 4 | 16903-88611 | Вал, привод | 2 |
| 5 | 03000-06210 | Подшипник, шарик | 4 |
| 6 | 02110-00090 | Кольцо, стопорный | 2 |
| 7 | 16903-87421 | HUB | 1 |
| 8 | 16903-87201 | Кольцо, стопорный | 1 |
| 9 | 02110-00080 | Кольцо, стопорный | 1 |
| 10 | 03000-06307 | Подшипник, шарик | 1 |
| 11 | 16903-88451 | Фиксатор | 1 |
| 12 | 16903-87461 | HUB, сплине | 1 |
| 13 | 02010-00010 | Шайба | 1 |
| 14 | 01113-10050 | Болт | 1 |
| 15 | 16903-87421 | HUB | 1 |
| 16 | 16903-87201 | Кольцо, стопорный | 1 |
| 17 | 02110-00080 | Кольцо, стопорный | 1 |
| 18 | 16903-88481 | HUB, сплине | 1 |
| 19 | 16903-88451 | Фиксатор | 1 |
| 20 | 01113-10050 | Болт | 1 |
| 21 | 02010-00010 | Шайба | 1 |
| 22 | 03000-06307 | Подшипник, шарик | 1 |
| 23 | 16903-87331 | Поршень | 1 |
| 24 | 16903-87241 | Пружина | 1 |
| 25 | 16903-87091 | Манжета | 1 |
| 26 | 16903-87141 | Пробка | 1 |
| 27 | 16903-47521 | Пробка | 1 |
| 28 | 16903-87431 | Трубка | 1 |
| 29 | 16903-46101 | Информационная табличка | 1 |
| 30 | 16903-88421 | Винт | 2 |
| 31 | 16903-47521 | Пробка | 2 |
| 32 | 16903-87121 | Пробка | 1 |
| 33 | 16903-87411 | Пробка | 2 |
| 34 | 16903-47591 | Пробка | 2 |
| 35 | 16903-47521 | Пробка | 1 |
| 36 | 01103-06014 | Болт | 1 |
| 37 | 16903-87441 | Лента | 1 |
| 38 | 16903-88421 | Винт | 4 |
| 39 | 16903-46121 | Информационная табличка | 1 |
| 40 | 16903-87121 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
