Гидроцилиндр стрелы — HITACHI LX450-7

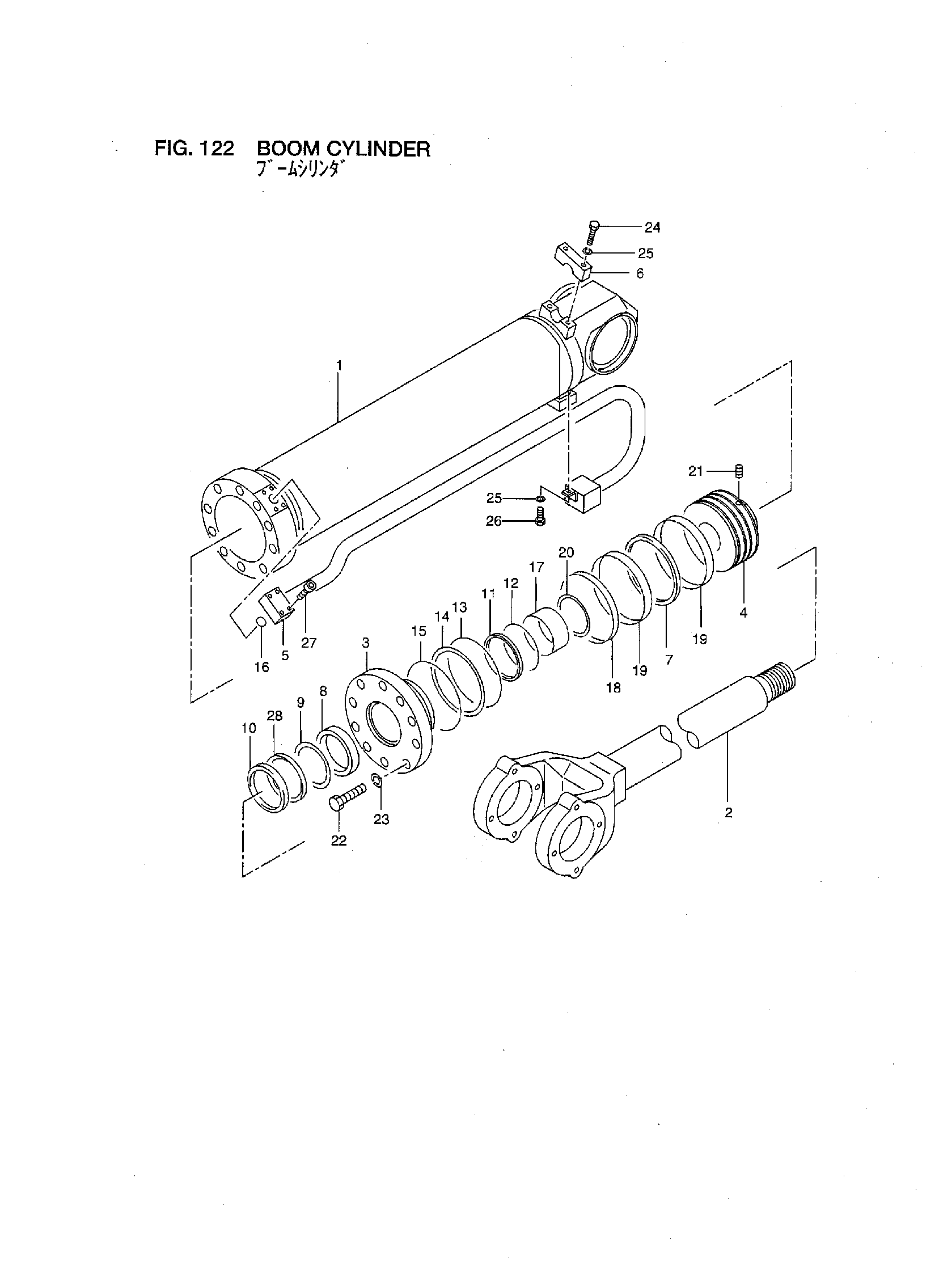

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26908-40032 | Гидроцилиндр стрелы в сборе | 2 |
| 1 | 26908-47262 | Гидроцилиндр | 2 |
| 2 | 26908-47281 | Шток, поршень | 2 |
| 3 | 26908-47351 | Крышка, шток | 2 |
| 4 | 26908-47291 | Поршень | 2 |
| 5 | 26908-47301 | Трубка | 2 |
| 6 | 26908-47191 | Хомут | 2 |
| 7 | 26808-57031 | Манжета | 2 |
| 8 | 26908-47061 | Манжета | 2 |
| 9 | 56800-53331 | Кольцо, задний UP | 2 |
| 10 | 26908-47091 | Уплотнение, пыль | 2 |
| 11 | 26908-47081 | Уплотнение, ступень | 2 |
| 12 | 26908-47311 | Уплотнительное кольцо | 2 |
| 13 | 03350-02200 | Уплотнительное кольцо | 2 |
| 14 | 25368-47991 | Кольцо, задний UP | 2 |
| 15 | 26808-57131 | Уплотнительное кольцо | 2 |
| 16 | 03350-00400 | Уплотнительное кольцо | 2 |
| 17 | 26908-47141 | Втулка | 2 |
| 18 | 26908-47321 | Кольцо, скольжение | 2 |
| 19 | 56800-53311 | Веаринг | 4 |
| 20 | 26908-47151 | Зажим | 2 |
| 21 | 26808-47181 | Винт, остановка | 2 |
| 22 | 26808-57141 | Болт | 20 |
| 23 | 02010-00030 | Шайба | 20 |
| 24 | 26908-47201 | Болт | 4 |
| 25 | 02011-00012 | Шайба | 6 |
| 26 | 26908-47221 | Болт | 2 |
| 27 | 26908-47331 | Болт | 8 |
| 28 | 26908-47361 | Веаринг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
