Стрела киккоут и GSS управление — HITACHI LX450-7

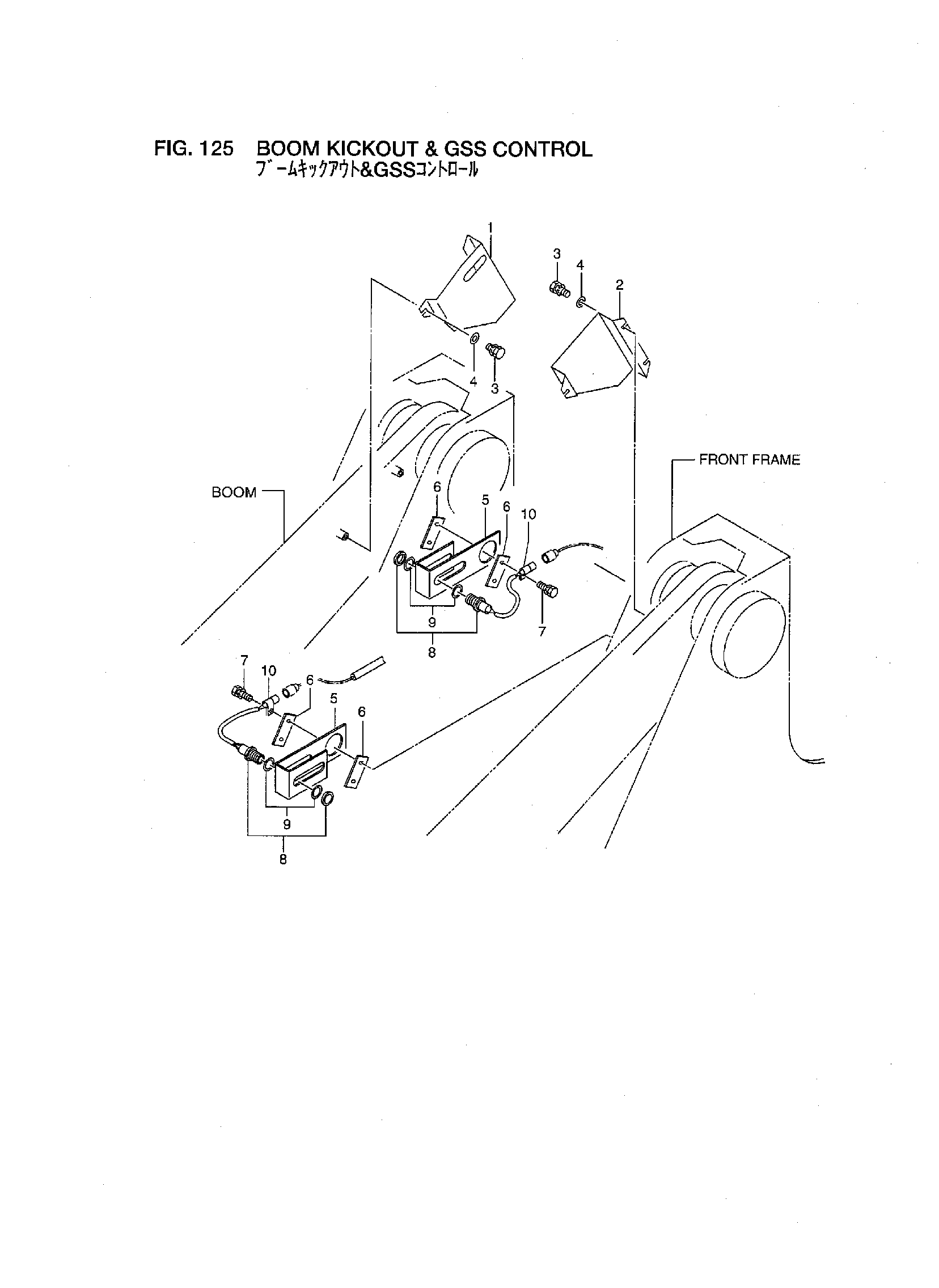

Заводская схема «Стрела киккоут и GSS управление» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26902-44391 | Пластина, уровень | 1 |
| 2 | 26709-12011 | Пластина, уровень | 1 |
| 3 | 01183-10016 | Болт с шайбой | 6 |
| 4 | 02000-00010 | Шайба | 6 |
| 5 | 26902-44401 | Кронштейн | 2 |
| 6 | 26689-12031 | Пластина | 4 |
| 7 | 01183-10030 | Болт с шайбой | 4 |
| 8 | 26062-42711 | Выключатель, проксимитй | 2 |
| - | 26552-42571 | Выключатель, проксимитй | 2 |
| 9 | 02000-00030 | Шайба | 4 |
| 10 | 26602-42941 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
