Трансмиссия(2/4) — HITACHI LX450-7

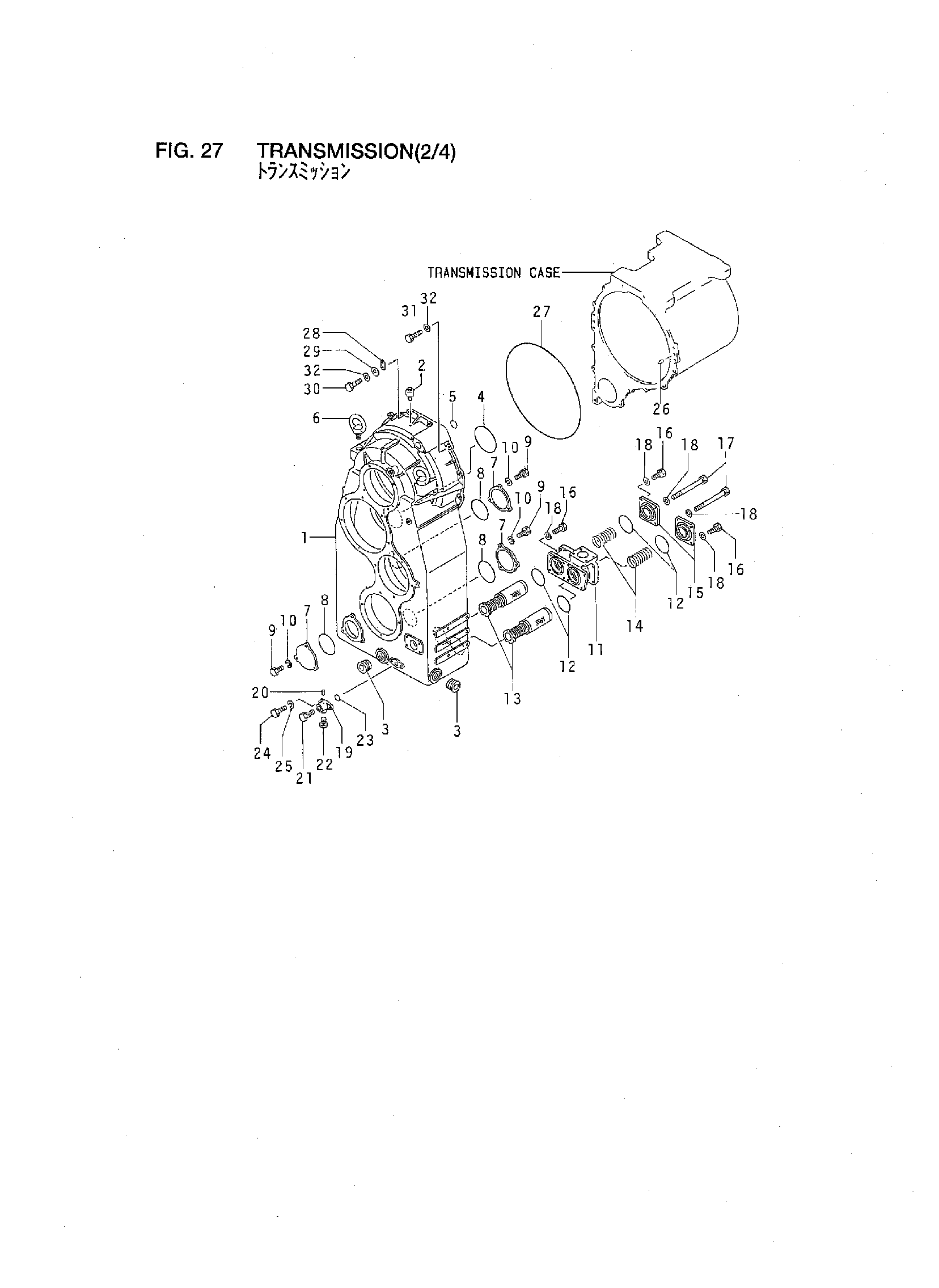

Заводская схема «Трансмиссия(2/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-00170 | Корпус | 1 |
| 2 | BT-07030-00252 | Сапун | 1 |
| 3 | BT-07043-02026 | Пробка | 2 |
| 4 | BT-07000-02145 | Уплотнительное кольцо | 1 |
| 5 | BT-07000-73040 | Уплотнительное кольцо | 1 |
| 6 | BT-04530-02438 | Болт, проушина | 2 |
| 7 | BT-425-15-13450 | Крышка | 3 |
| 8 | BT-07000-02115 | Уплотнительное кольцо | 3 |
| 9 | BT-01010-51230 | Болт | 9 |
| 10 | BT-01602-21236 | Пружинная шайба | 9 |
| 11 | BT-426-15-13712 | Фланец | 1 |
| 12 | BT-07000-02100 | Уплотнительное кольцо | 4 |
| 13 | BT-425-15-11710 | Магнит | 2 |
| 14 | BT-287-15-11560 | Пружина | 2 |
| 15 | BT-426-15-13721 | Крышка | 2 |
| 16 | BT-01010-51230 | Болт | 8 |
| 17 | BT-01011-51225 | Болт | 4 |
| 18 | BT-01643-31232 | Шайба | 12 |
| A | BT-426-60-15150 | Клапан в сборе | 1 |
| 19 | BT-6693-22-5610 | Корпус, клапан | 1 |
| 20 | BT-04020-00514 | Палец, довел | 1 |
| 21 | BT-6693-22-5620 | Клапан | 1 |
| 22 | BT-426-60-15160 | Пробка | 1 |
| 23 | BT-07000-73028 | Уплотнительное кольцо | 1 |
| 24 | BT-01010-51030 | Болт | 2 |
| 25 | BT-01602-21030 | Пружинная шайба | 2 |
| 26 | BT-04020-01228 | Палец, довел | 2 |
| 27 | BT-426-15-19610 | Уплотнительное кольцо | 1 |
| 28 | BT-426-15-18210 | Пластина | 1 |
| 29 | BT-01640-21223 | Шайба | 1 |
| 30 | BT-01010-51240 | Болт | 1 |
| 31 | BT-01010-51235 | Болт | 13 |
| 32 | BT-01643-31232 | Шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
