Привод мост(передний)(3/3) — HITACHI LX450-7

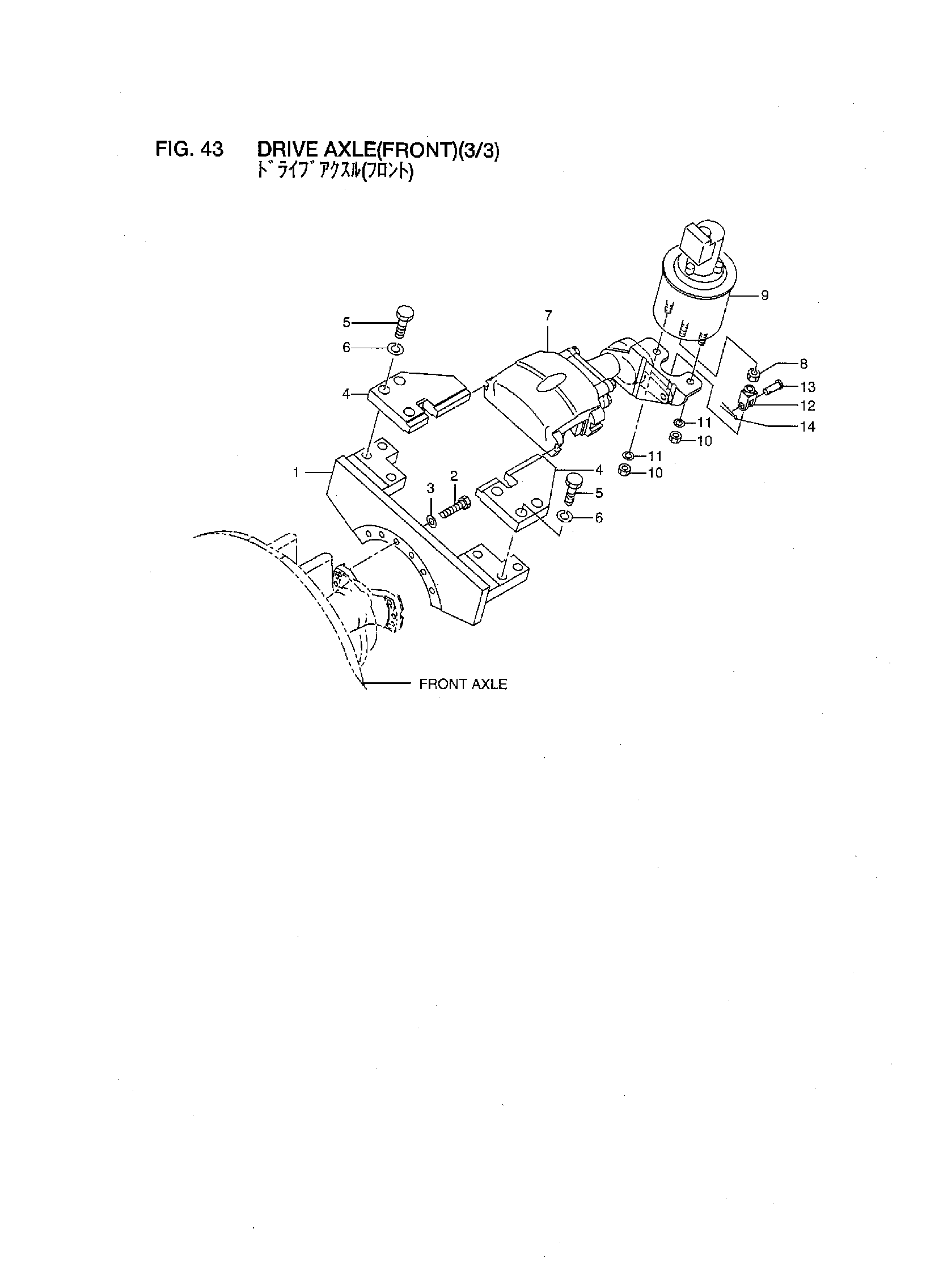

Заводская схема «Привод мост(передний)(3/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16923-00001 | Передний привод мост в сборе | 1 |
| - | 16923-00002 | Передний привод мост в сборе | 1 |
| 1 | 16903-52671 | Водило, тормоз | 1 |
| - | 16903-52672 | Водило, тормоз | 1 |
| 2 | 01106-14045 | Болт | 6 |
| - | 01106-20060 | Болт | 6 |
| 3 | 16263-52101 | Шайба | 6 |
| - | 26323-02001 | Шайба | 6 |
| 4 | 16813-02011 | Пластина | 2 |
| 5 | 01106-24075 | Болт | 6 |
| 6 | 02011-00024 | Шайба | 6 |
| 7 | 16813-02111 | Стояночный тормоз | 1 |
| 8 | 01400-00014 | Гайка | 1 |
| 9 | 26815-40311 | Пружина тормоз | 1 |
| 10 | 01400-00016 | Гайка | 2 |
| 11 | 02010-00016 | Шайба | 2 |
| 12 | 16813-02101 | Клевис | 1 |
| 13 | 16813-02131 | Палец | 1 |
| 14 | 02200-32025 | Палец, коттер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
