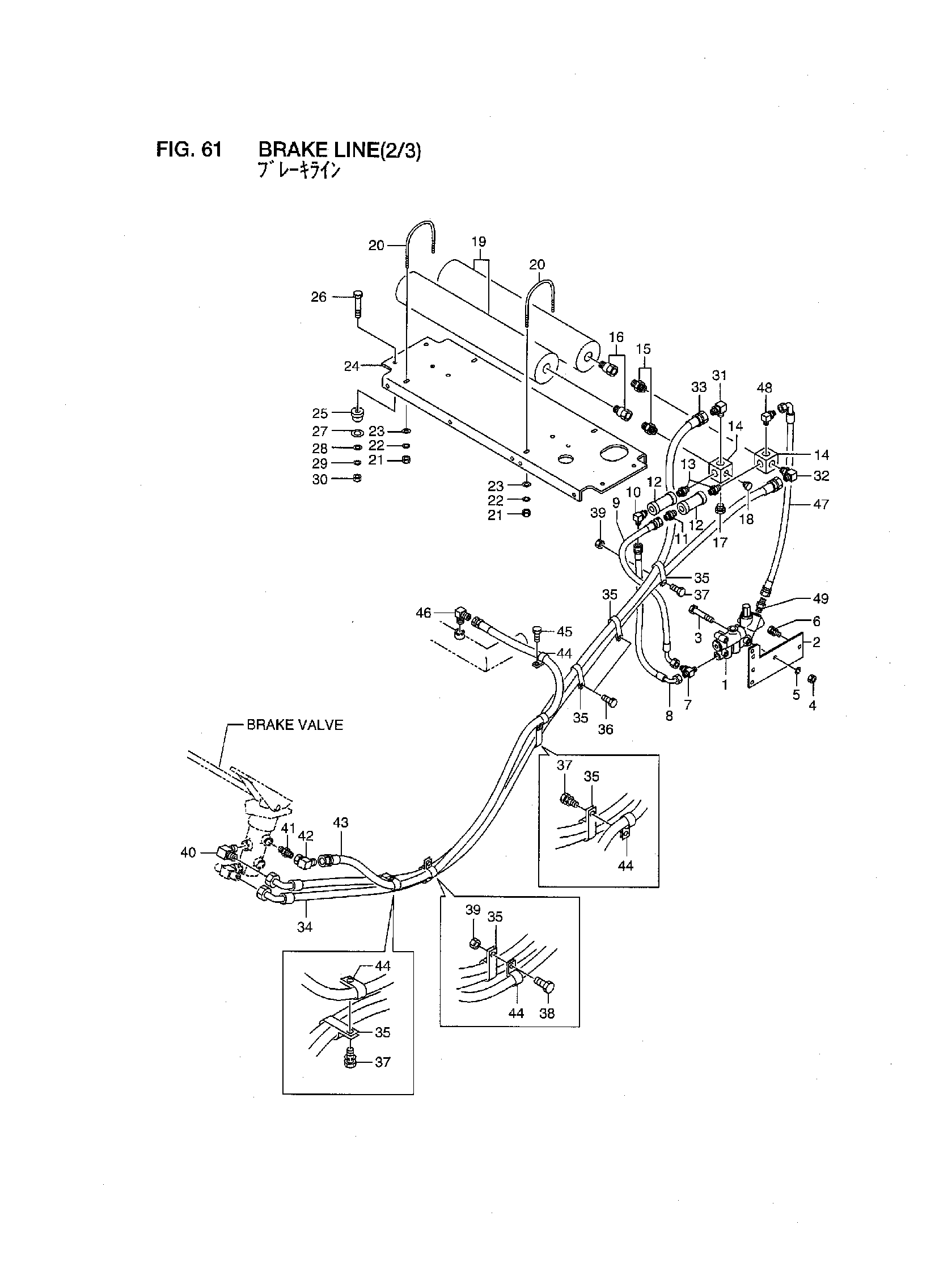

Тормоз линия(2/3) — HITACHI LX450-7

Заводская схема «Тормоз линия(2/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26825-42161	Кхаргинг клапан	1
2	26925-42171	Кронштейн	1
3	01110-10065	Болт	3
4	01401-00010	Гайка	3
5	02010-00010	Шайба	3
6	01183-10020	Болт с шайбой	3
7	26665-42141	Тхрее ходовой	1
8	26925-42241	Шланг	1
9	26925-42251	Шланг	1
10	21967-62451	Угловой штуцер	1
11	04137-00303	Ниппель	1
12	26067-92781	Клапан, обратный	2
13	04121-00303	Ниппель	2
14	26825-42221	Блок	2
15	04137-00404	Ниппель	2
16	04135-20404	Унион	2
17	24047-92121	Пробка	1
18	24047-92131	Пробка	1
19	26925-42011	Гидроаккумулятор	2
20	26805-42141	U болт	4
21	01401-00010	Гайка	8
22	02010-00010	Шайба	8
23	26606-52721	Шайба	8
24	26925-42161	Кронштейн	1
25	26602-12011	Резиновый, амортизатор	4
26	01110-12070	Болт	4
27	26063-02111	Шайба	4
28	26602-12021	Шайба	4
29	02010-00012	Шайба	4
30	01401-00012	Гайка	4
31	21775-43461	Угловой штуцер	1
32	26825-42331	Угловой штуцер	1
33	26925-42331	Шланг	1
34	26925-42341	Шланг	1
35	26602-42221	Зажим	6
36	01183-10016	Болт с шайбой	2
37	01183-10020	Болт с шайбой	3
38	01183-10025	Болт с шайбой	1
39	01401-00010	Гайка	2
40	04150-20303	Угловой штуцер	1
41	04134-20404	Ниппель	1
42	21777-93001	Угловой штуцер	1
43	26925-42271	Шланг	1
44	26602-42101	Зажим	4
45	01183-10016	Болт с шайбой	1
46	21967-62461	Угловой штуцер	1
47	26925-42301	Шланг	1
48	26907-62501	Угловой штуцер	1
49	04134-20202	Ниппель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
